带螺旋弹簧的液压缓冲减震支柱

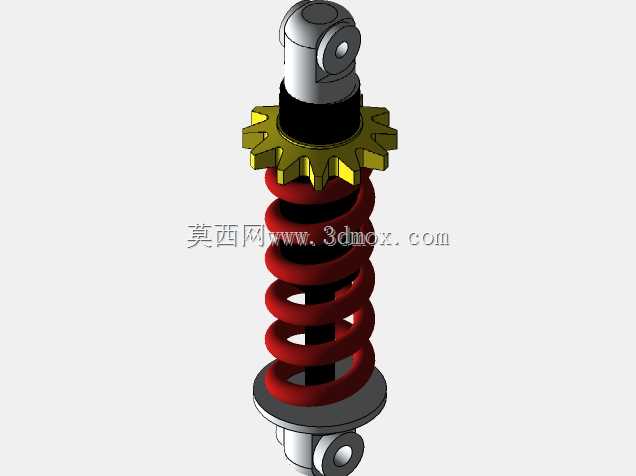

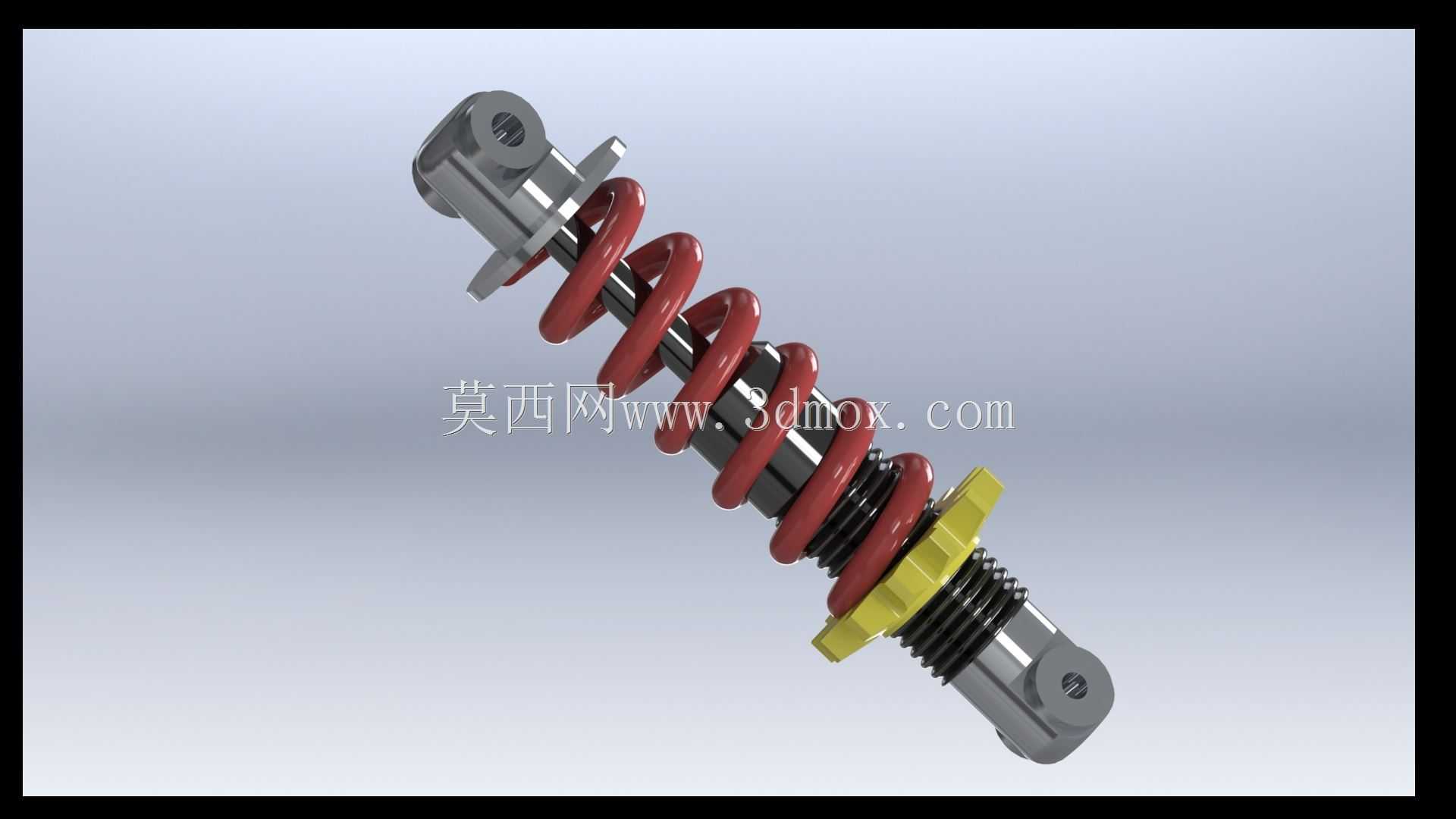

　　这款减震支柱采用外置螺旋弹簧与液压阻尼筒同轴布置的结构，主要用于承受并衰减沿轴向传递的冲击载荷。在实际装车或设备集成时，上下两端的铰接孔分别连接车架与运动部件，安装轴线应尽量与主要冲击方向一致，以减少侧向弯矩对活塞杆密封件的影响。上端带侧向安装耳的结构适合空间受限的布置场合，可直接通过螺栓固定在支架上；下端吊耳则用于连接摇臂、轮架或承载平台。

　　从功能上看，红色螺旋弹簧负责承载静载荷并在受到冲击时储存、释放弹性势能，决定系统的支撑刚度与偏频；内部液压阻尼筒则通过油液流经阀系产生阻力，把弹簧往复运动的机械能转化为热能耗散掉，从而抑制弹跳、缩短振动衰减时间。弹簧中径、有效圈数和丝径需要根据额定载荷、行程及期望刚度匹配，阻尼阀的压缩与复原阻尼则需分别调校，以兼顾冲击吸收能力与贴地或贴台稳定性。

　　设计思路上，活塞杆表面应具备高硬度与低粗糙度，以保证耐磨和密封寿命；筒体内壁、导向套、油封与防尘圈共同构成对油液和污染物的防线。黄色锁紧或调节环用于设定弹簧预紧力，改变初始安装高度和承载特性，但预压量不能超出设计范围，否则会使可用行程缩短、应力升高。端部铰接处通常需要配合衬套使用，衬套材料决定了隔振、耐磨和允许摆角的大小，在存在安装角度偏差或小幅摆动时可避免金属硬接触。

　　外形尺寸方面，选型时需要重点核对完全伸展长度、压缩至极限时的长度以及有效行程。安装边界不仅包括弹簧外径与周边构件的径向间隙，还应考虑满载压缩、颠簸跳动和制造公差叠加后是否发生干涉。上端侧向耳板的孔位、孔距和厚度决定了与支架的连接强度；下端吊耳的宽度、孔径和销轴长度则要与对应支座匹配。若用于多轮平台、小车或实验装置，还需结合单个轮载、动载系数和最高运动速度核算弹簧应力与阻尼散热。

　　在结构建模时，弹簧不能只按外观绘制，需明确端部并圈、磨平或收口形式，因为这会影响实际支承圈数和装配高度。阻尼筒外筒、活塞、活塞杆、端盖和锁紧环之间应保留合理的配合关系；铰接孔中心距是关键尺寸，直接决定整车姿态或设备安装高度。对于需要运动仿真的场合，可把弹簧定义为可压缩件，把阻尼筒简化为沿轴向滑动的两段刚体，并在铰接处设置转动副，以检查全行程范围内是否存在拉脱、碰撞或行程不足。

　　这类减震件常见于小型车辆、移动机器人、AGV、试验台架、工业小车以及需要隔振的机械设备。不同场景对阻尼特性的要求差异明显：高速通过障碍时要求压缩侧有足够吸能能力，避免冲击直接传递到机架；复原侧则要提供稳定阻尼，防止弹簧快速回弹造成连续跳动。若设备长期在粉尘、泥水或腐蚀性环境中工作，还应关注活塞杆防护、表面处理和油封耐老化性能。

　　从装配工艺看，弹簧预压通常需要专用工装完成，锁紧环调整后应有可靠防松措施；销轴安装后需保证润滑或转动灵活，不能把铰接点锁死成刚性连接。维护上应定期检查弹簧是否有裂纹、锈蚀或永久变形，活塞杆是否划伤，铰接衬套是否松旷。三维设计阶段把这些边界条件提前纳入，可以减少样机阶段反复更换弹簧刚度、修改支座位置和调整限位块的工作量，也能让后续选型、出图和加工装配更顺畅。
