双桅帆船船体结构三维造型设计

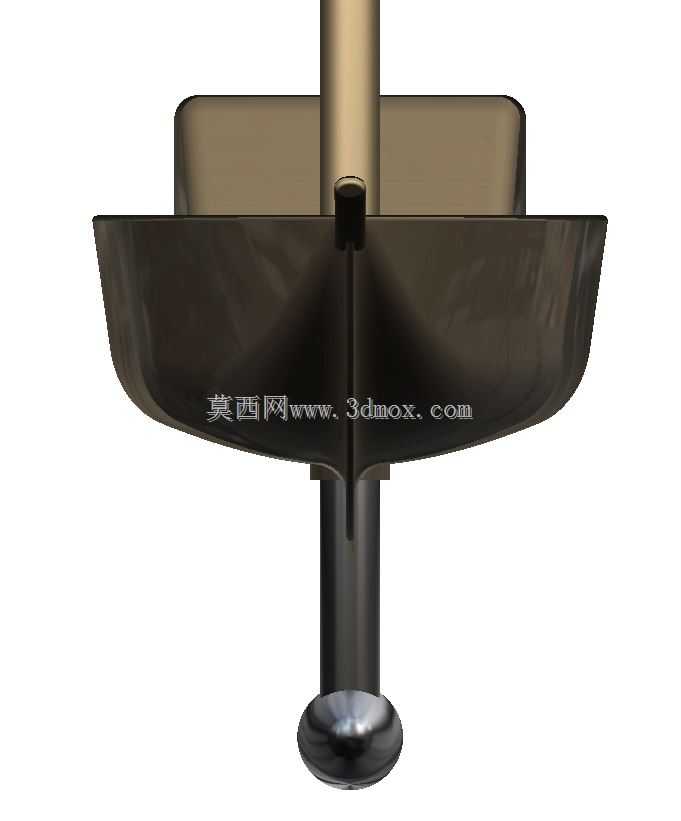

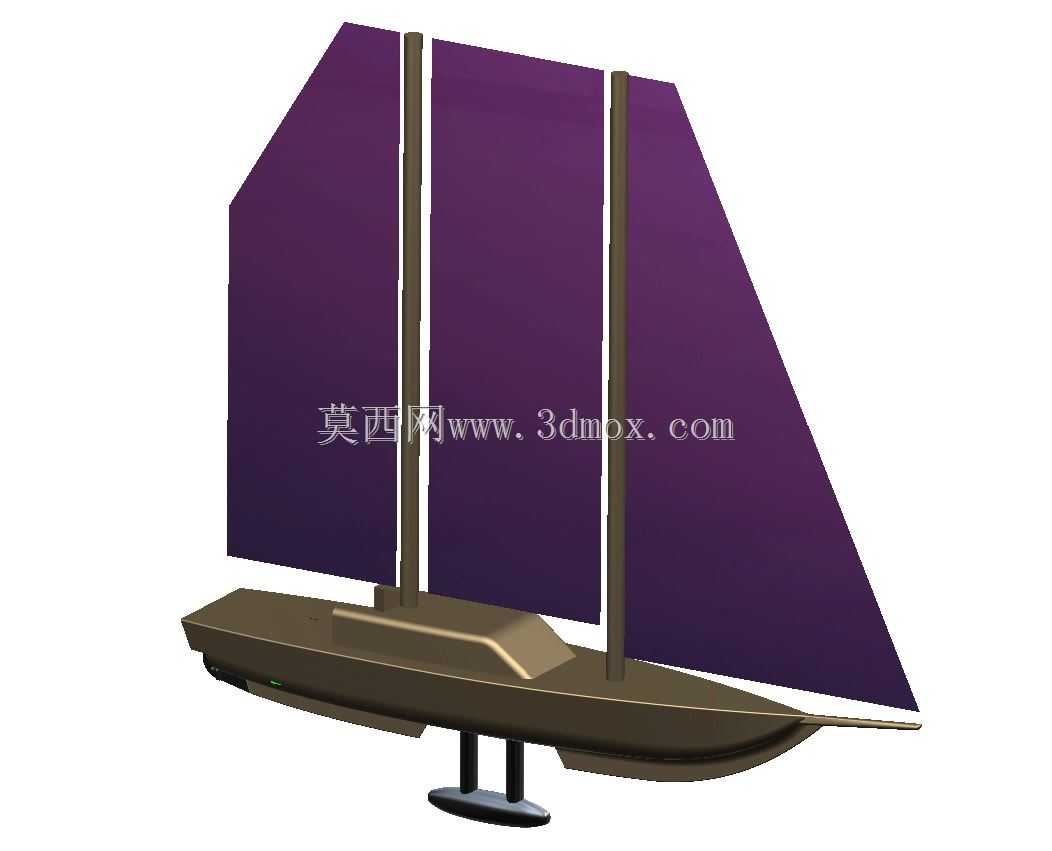

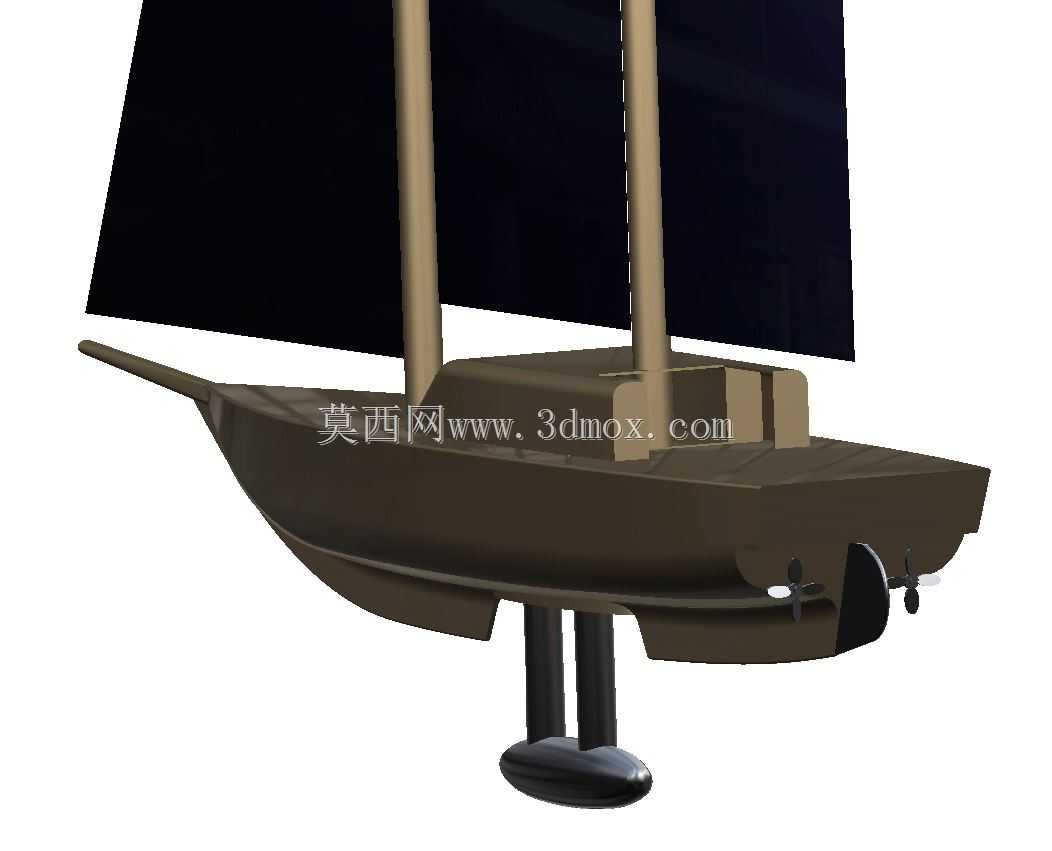

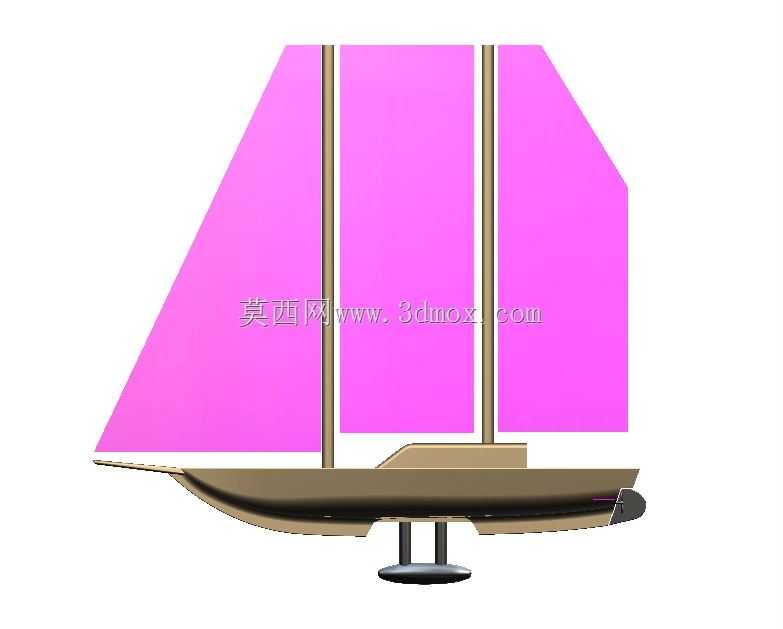

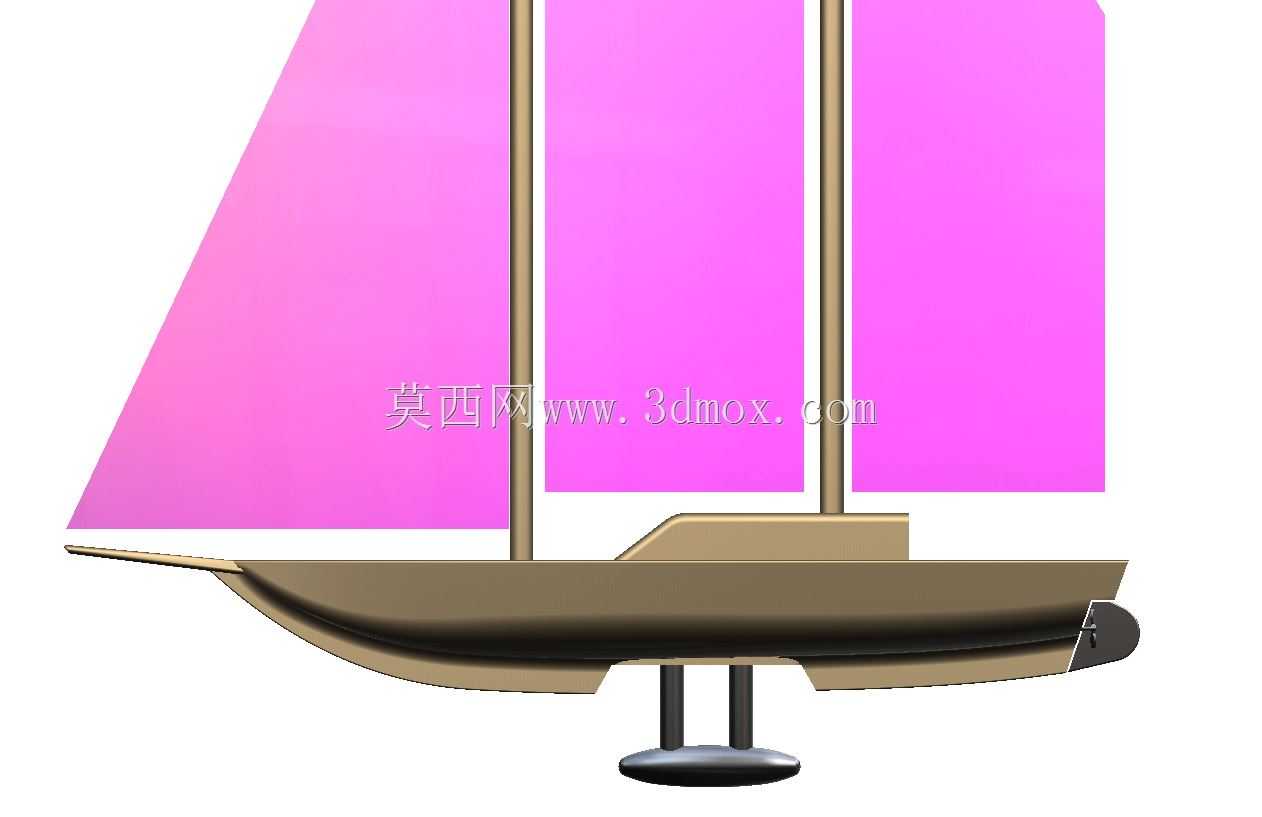

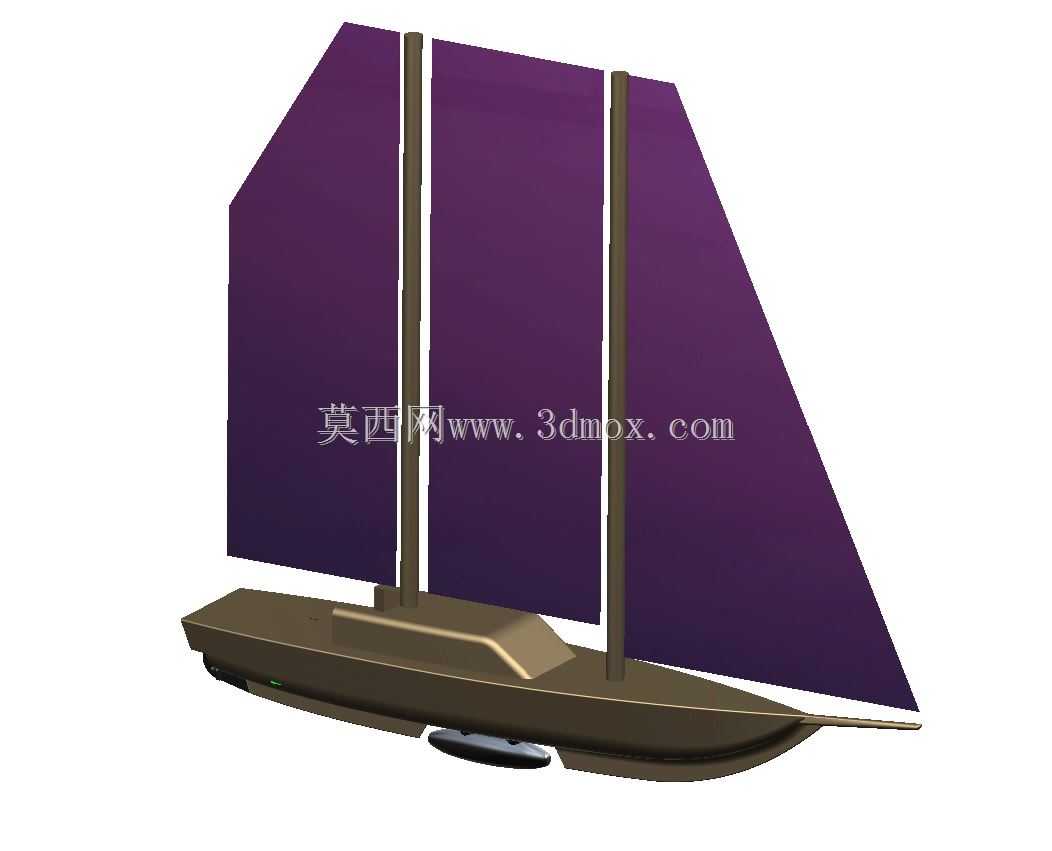

　　该模型围绕一艘总长约30米的双桅帆船展开，重点不在帆装索具的完整复刻，而在于船体、上层舱室、桅杆基座、龙骨及下部配重 bulb 的空间关系表达。从结构视角看，船体采用连续光顺的外板曲面，船首向前伸出细长艏部，船尾线型相对饱满，中部设置低矮舱室，用于容纳驾驶、居住或设备空间。两根桅杆沿船长方向布置，其根部需要与甲板下方的承力结构贯通，模型中以直立圆柱表达，便于后续在详细设计阶段继续补充桅座、支索、帆桁和滑轮系统。

　　这类造型在船舶方案论证阶段具有明确价值。设计人员可据此快速检查甲板开口、舱室轮廓、桅杆位置、船体侧影比例以及水下附体之间的协调关系，也能为后续稳性估算、总布置调整和外观评审提供直观依据。对于教学或概念展示场景，该模型还可用于说明单体帆船的基本构成：水线以上的船体提供浮力与作业空间，桅杆传递风帆载荷，深入水下的龙骨或鳍板抑制横漂并提供回复力矩，末端配重则进一步降低重心、改善扶正能力。

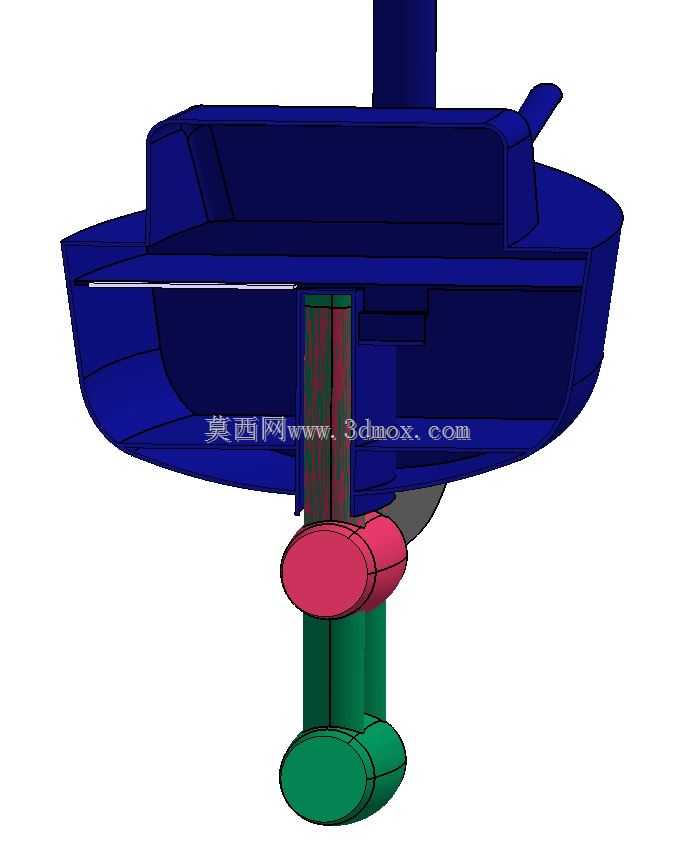

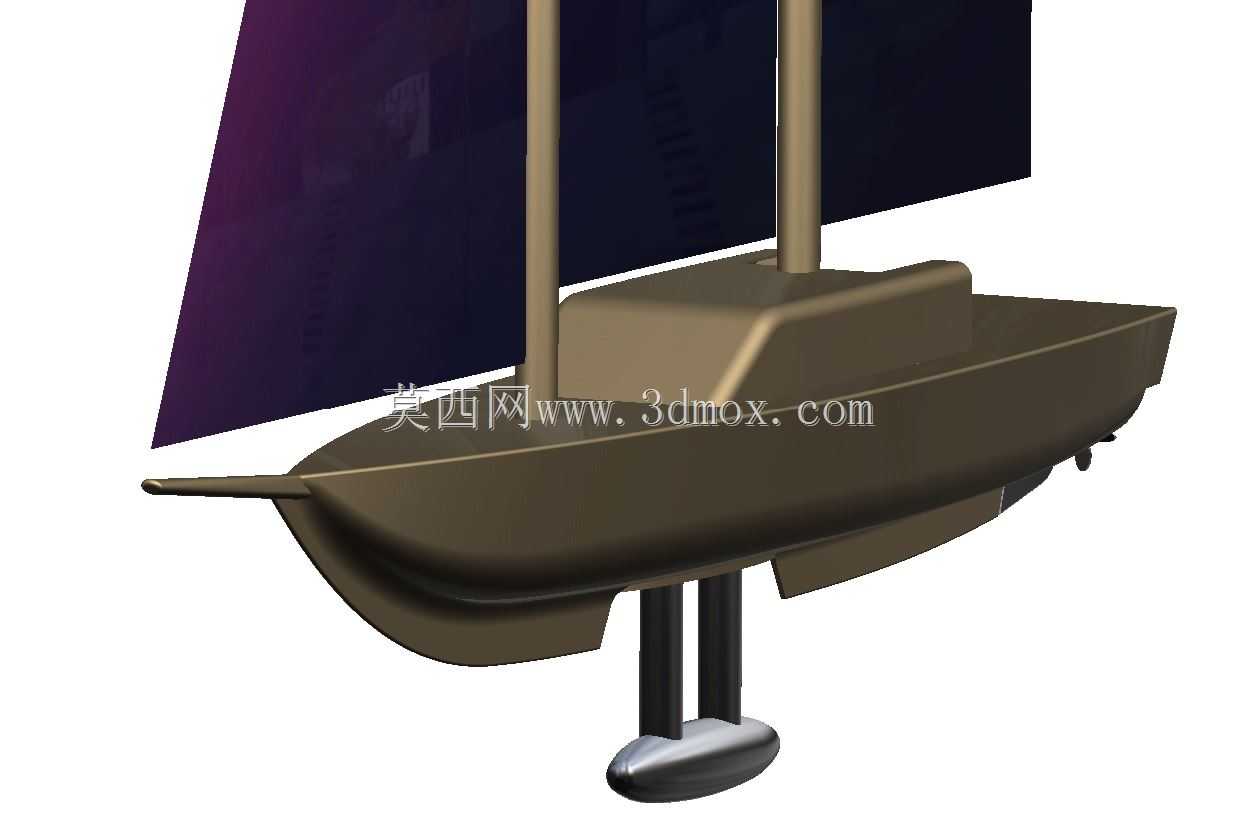

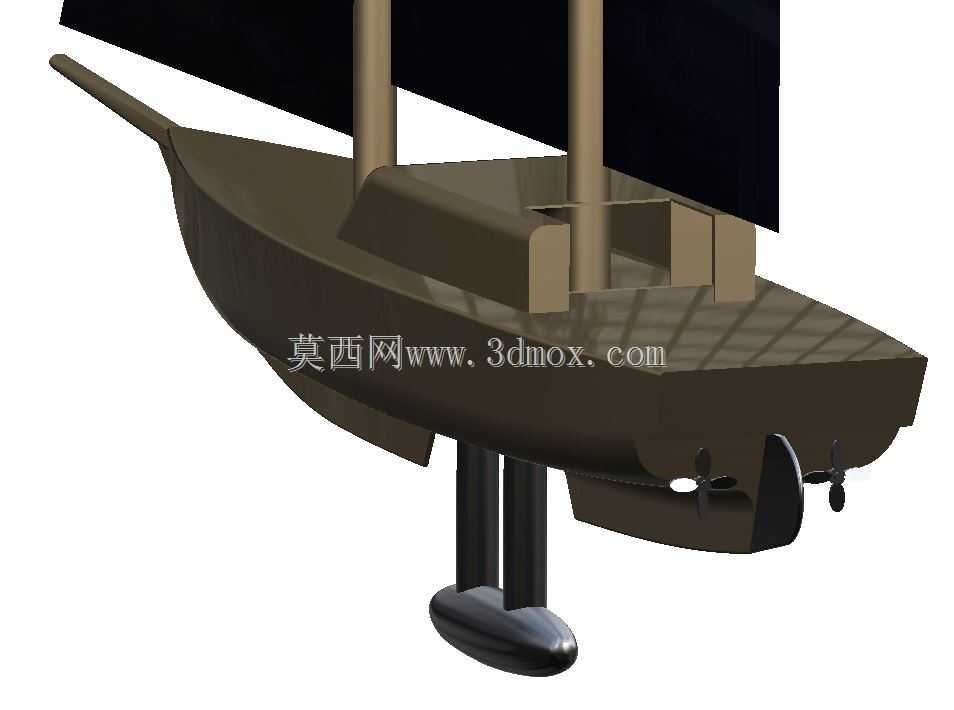

　　从实际用途看，30米级双桅帆船既可面向近岸巡航，也可在吃水受限时进入河口、内河或浅水锚地。模型说明中提到吃水较浅，这一点直接影响水下翼板和龙骨的设计取舍。若采用固定深龙骨，航向稳定性和迎风性能通常更好，但通航水深受限；若改为可伸缩鳍板或升降龙骨，则能在浅水区抬起以减少吃水，在深水区放下以保证 lateral resistance，代价是机构复杂度、密封可靠性和重量分配难度都会上升。模型目前以固定形式表达垂向鳍板和端部流线型配重，这种处理有利于把握总体尺度，但在工程深化时必须重新核算鳍板与船体连接区的弯矩、冲击载荷和疲劳问题。

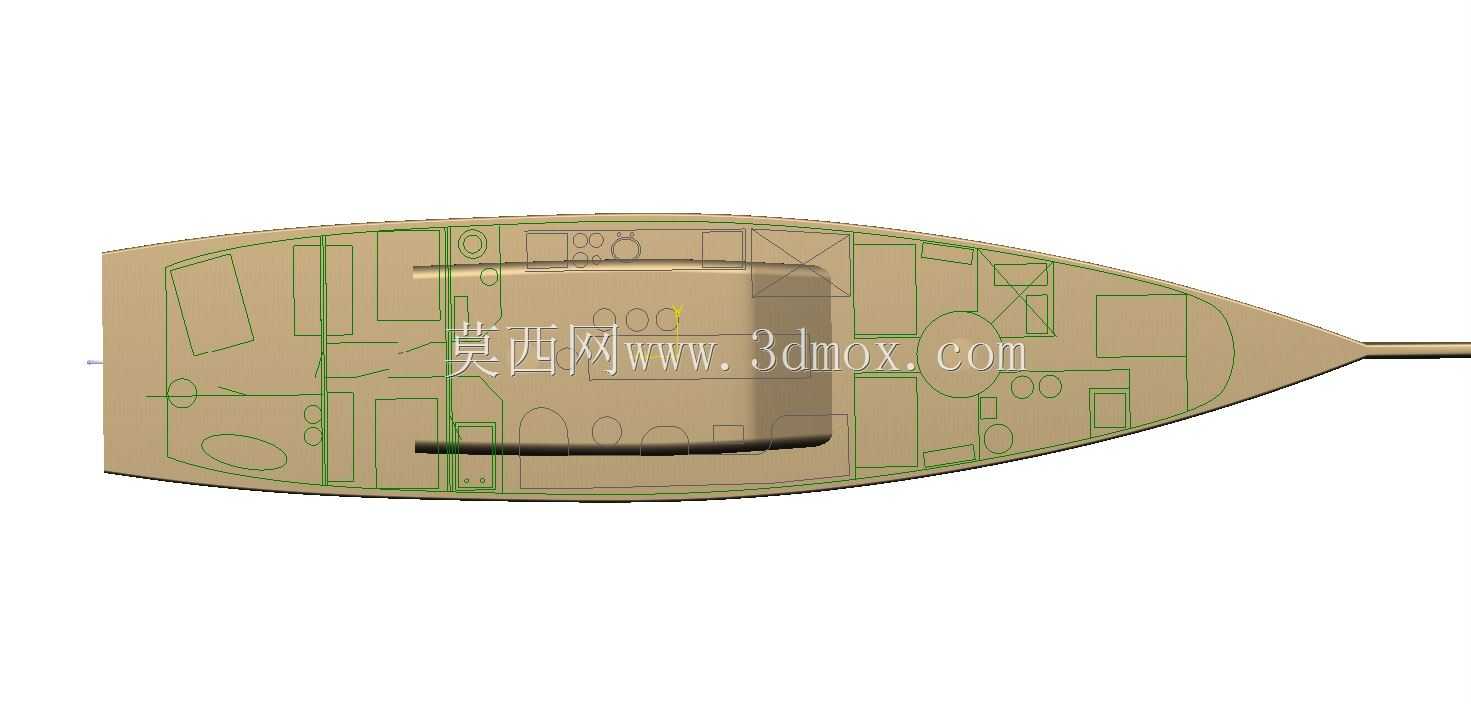

　　外形尺寸与安装边界是该类模型继续细化的关键。船长约30米意味着甲板布置需要预留锚泊、系泊、通道、舱口和舷墙空间；桅杆高度、帆面积和受风中心则会影响压载量与稳性范围。水下部分的鳍板厚度、弦长、后掠角度以及 bulb 的剖面形状，都应与目标航速、阻力性能和操纵习惯匹配。若用于真实建造，还需把曲面模型转换为可放样的船体曲面，确定站线、水线和纵剖线，检查外板在船首、船尾及舭部的曲率突变，并为龙骨安装井、舱室围壁、甲板骨架和设备基座预留接口。
