三十米级双桅帆船船体结构设计

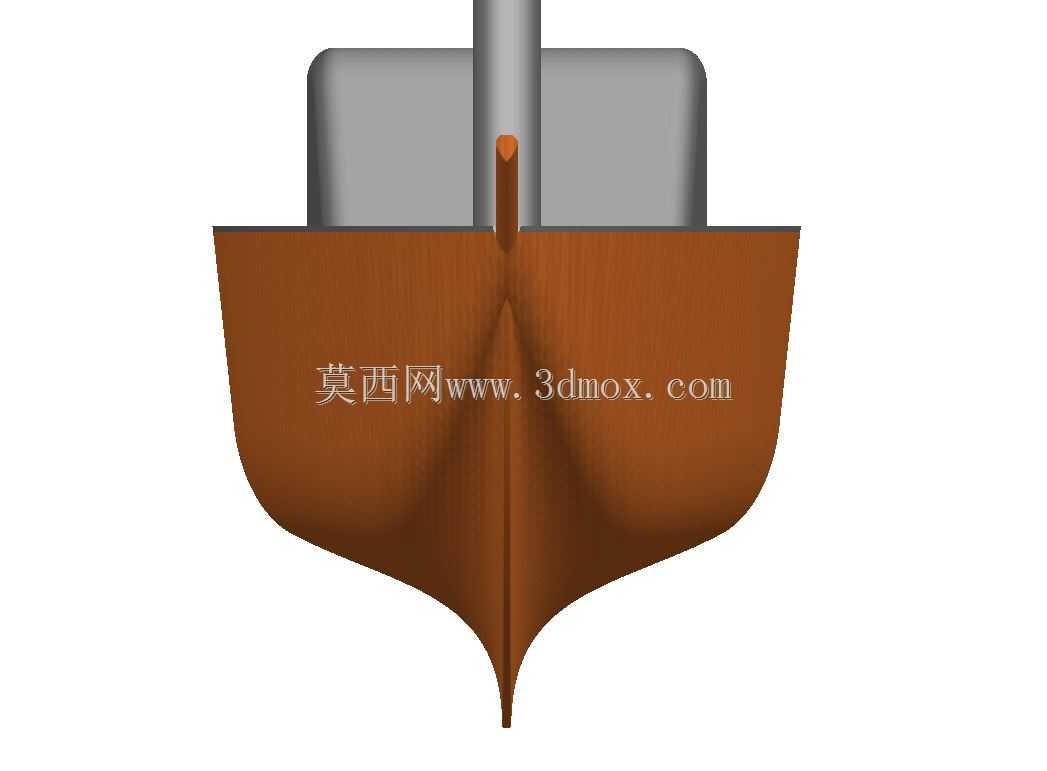

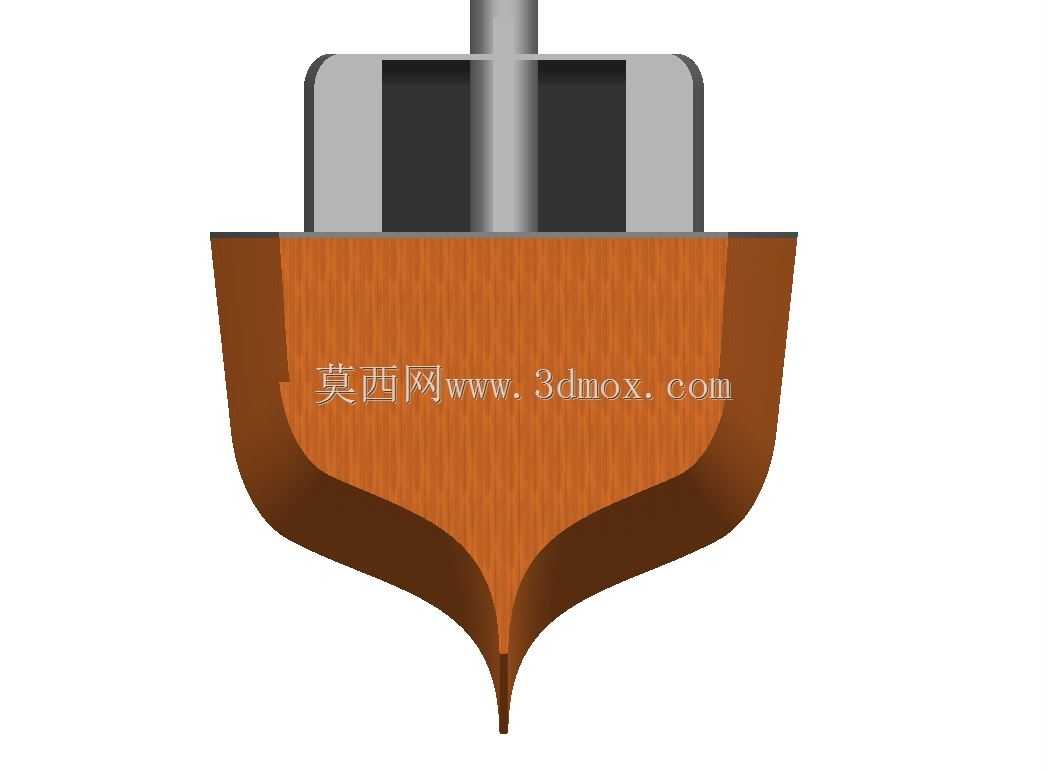

　　该设计围绕一艘总长约30米的双桅帆船展开，建模重点集中在船体线型、甲板上层建筑以及两根桅杆的空间位置关系，整体呈现出适合中近海航行与休闲航海用途的船舶方案。船体采用细长而略带外飘的艏部形态，水线以下线型向艉部平顺过渡，能够在保证排水量的同时降低航行阻力；船艉宽度相对收敛，有助于改善航向稳定性并减少横摇时的阻尼突变。船底未在当前模型中展开龙骨、稳向板或舵叶等附体细节，但从船体中纵剖面与舷侧曲面的连续性来看，后续可在此基础上补充压载龙骨、舵系以及推进辅助装置，形成更完整的航行器数字样机。

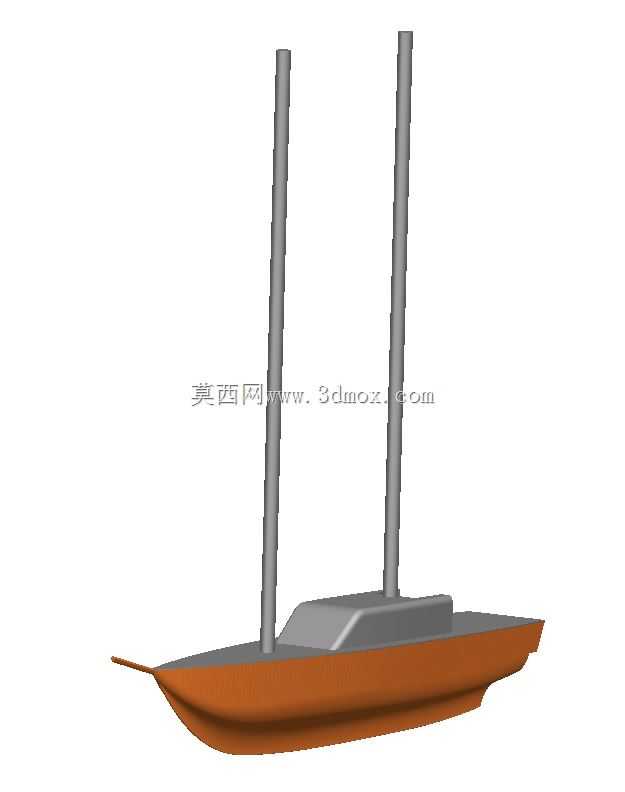

　　从实际用途看，这类双桅帆船可用于航海训练、观光体验、私人远航或赛事改装验证。两根桅杆的布置使帆装面积能够分散承载，前桅与主桅之间形成合理的纵向间距，有利于帆与帆之间的气流组织，也便于在不同风向角下调整帆型组合。与单桅方案相比，双桅配置降低了单根桅杆的高度和帆装集中载荷，对桅杆强度、索具布置以及甲板支撑结构的压力更为友好；同时，在缩比或实船建造阶段，分段制造、运输和吊装也更具可操作性。模型中桅杆以简洁直立杆件表达，虽然未展开支索、卷扬机、帆桁和滑轮系统，但其根部位置已经明确，后续可据此校核桅座、甲板强横梁以及舱内承重结构的传力路径。

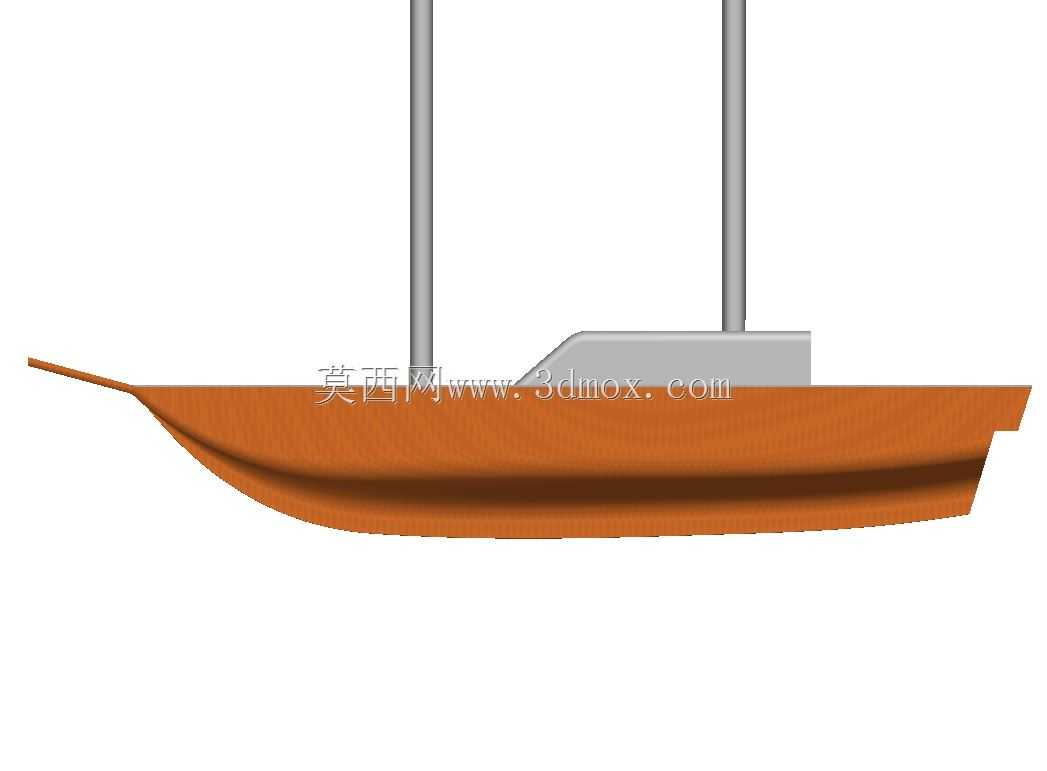

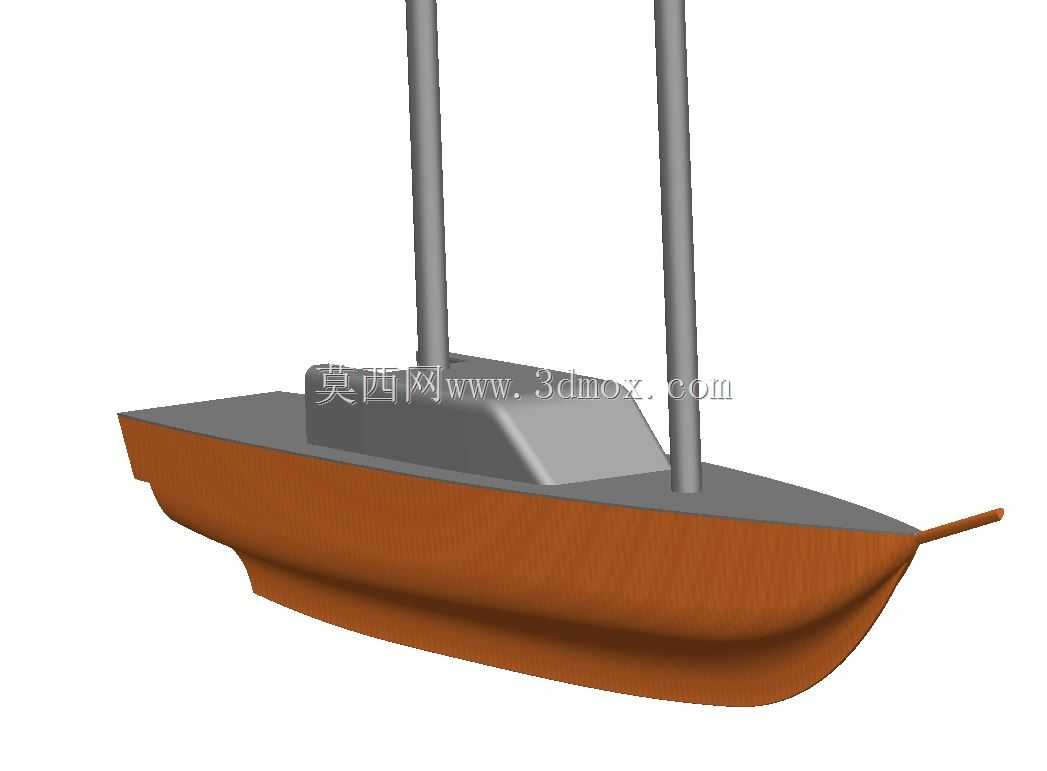

　　甲板区域设置了低矮的上层建筑，轮廓沿船长方向延伸，既可为舱内空间提供采光与出入通道，也能在不显著增加风阻的前提下形成驾驶、休憩或设备收纳区域。上层建筑外形较为方正，与曲面船体形成清晰对比，这种处理有利于舱室布置和围护板加工，但在后续深化时需要对屋角、窗洞和连接边缘进行光顺或折角强化，以降低应力集中并提高防水密封性。舷墙与甲板的边界在模型中保持连续，说明设计已经考虑了人员行走、安全防护和设备安装的基本平面；若进入施工设计阶段，还需进一步明确系缆桩、导缆孔、栏杆、舷梯、锚机和舱口等舾装件的定位。

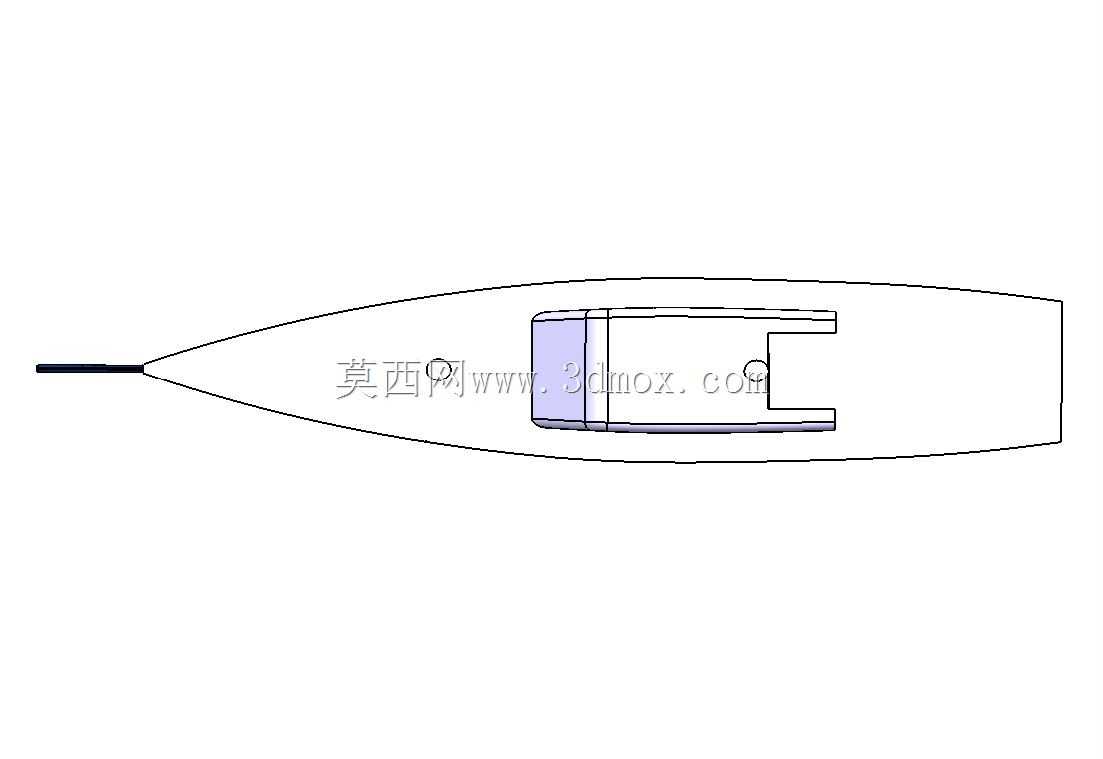

　　建模思路上，该方案优先表达总体比例与主尺度关系，而非陷入细碎零件。船体外壳通过连续曲面建立，能够直接用于线型评估、静水力计算和外观评审；桅杆与上层建筑采用独立实体定位，便于后续调整高度、后倾角度和舱室布局。对于结构设计人员而言，这种模型的价值在于快速验证“船体型线—甲板布置—桅装空间”三者是否协调。例如，桅杆根部若过于靠近船侧，会削弱甲板有效通行宽度，并使索具角度变差；若过于靠近中线，则可能侵占舱室主要空间。当前两根桅杆沿中纵剖面附近布置，横向偏心较小，有利于把压缩载荷通过桅座传递到船体强框架，再扩散至龙骨和双层底或纵桁结构。

　　在安装边界方面，30米级船舶需要重点关注码头靠泊、船台运输、桅杆吊装以及舱内设备进出。船体最大宽度决定了泊位占用和稳性基础，模型虽然未给出完整型值表，但从视觉比例看，长宽比较大，适合追求航速与迎风性能的帆船定位。上层建筑高度和桅杆高度共同构成船舶的空层边界，在进入船坞、通过桥梁或进行陆上运输时必须作为限制条件复核。桅杆若设计为可倒或分段连接，则可降低维护与存放难度；若采用固定桅，则需在根部、支索连接点和船体加强结构之间建立可靠的载荷闭环。

　　从工程深化角度，后续工作可沿三条线推进：其一是完善船体附体，包括龙骨、舵、螺旋桨或电机舱段，以获得阻力、稳性和操纵性数据；其二是补充帆装与索具，把桅杆、横杆、支索、卷扬机和帆面纳入统一装配，校核不同风况下的局部载荷；其三是开展结构分区，将甲板、舱壁、肋骨、纵桁和桅座从外观模型转化为可制造的板架结构。对于三维建模从业者而言，该模型适合作为船舶总体方案的基础骨架使用，能够在概念阶段快速捕捉双桅帆船的核心空间关系，并为后续性能计算、详细设计和渲染展示提供清晰起点。
