直列六缸内燃动力总成结构设计

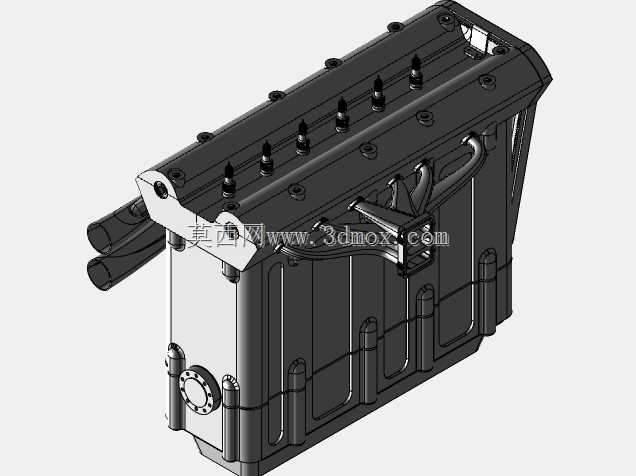

　　在商用车动力舱、固定式发电机组、小型工程机械以及船舶辅机的动力匹配场景中，直列六缸机型始终占据重要位置。该类动力装置的核心价值在于做功冲程重叠度高、一阶往复惯性力可自平衡，整机振动控制与扭矩输出平顺性明显优于三缸、四缸布局。这套三维结构完整呈现了直列六缸发动机从缸体、缸盖、气门室罩到排气歧管、前端轮系的主体构成，可用于动力舱布置校核、教学演示、运动机构原理验证以及后续零部件细化设计。

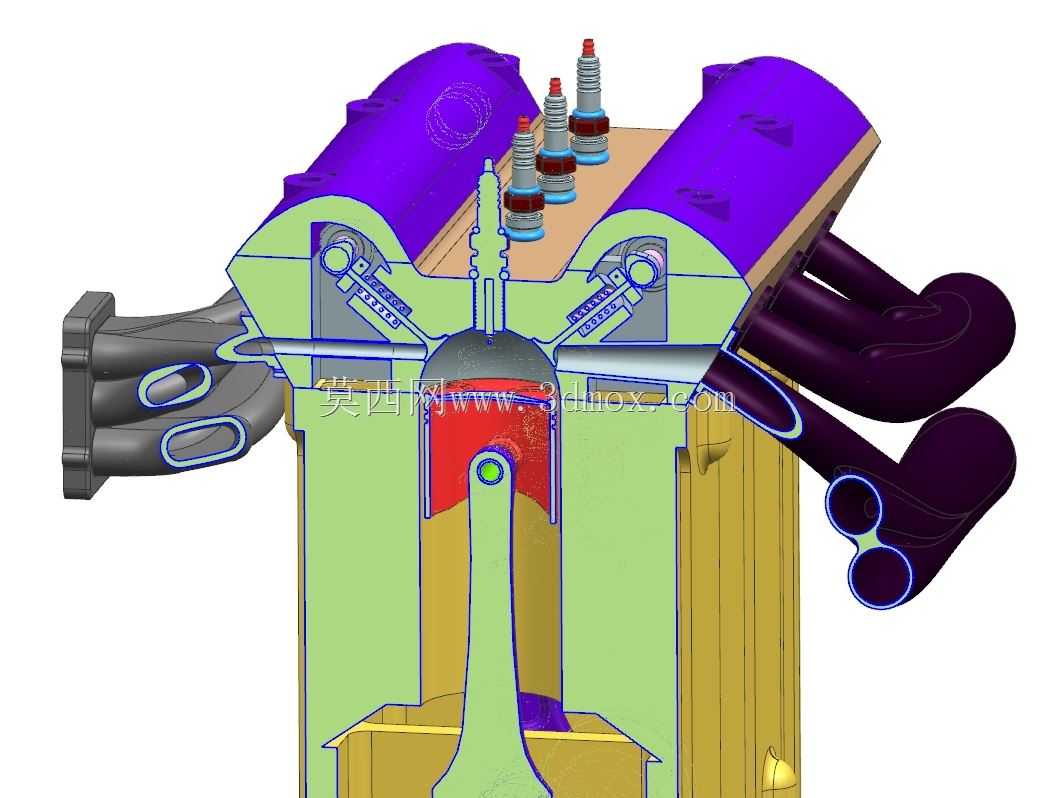

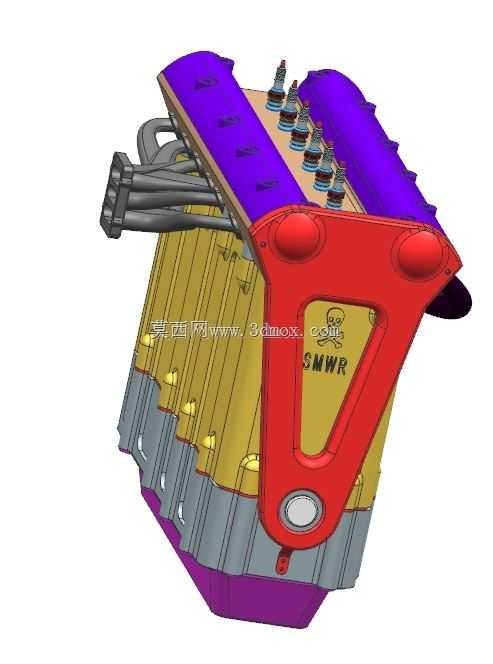

　　从实际用途看，发动机的任务是把燃料燃烧释放的热能转化为曲轴旋转的机械能。模型中缸体部分采用分段式色彩区分，下部对应曲轴箱与油底壳区域，用于容纳曲轴、连杆并储存润滑油；中部沿纵向布置六个气缸，活塞在缸套内做往复直线运动；上部缸盖区域集成进排气道、火花塞安装孔和冷却水道，紫色罩壳对应气门室罩，用于封闭配气机构并防止机油外泄。顶部六个点火元件沿缸盖单列排布，能够直观反映直列六缸的点火顺序与缸心距关系。

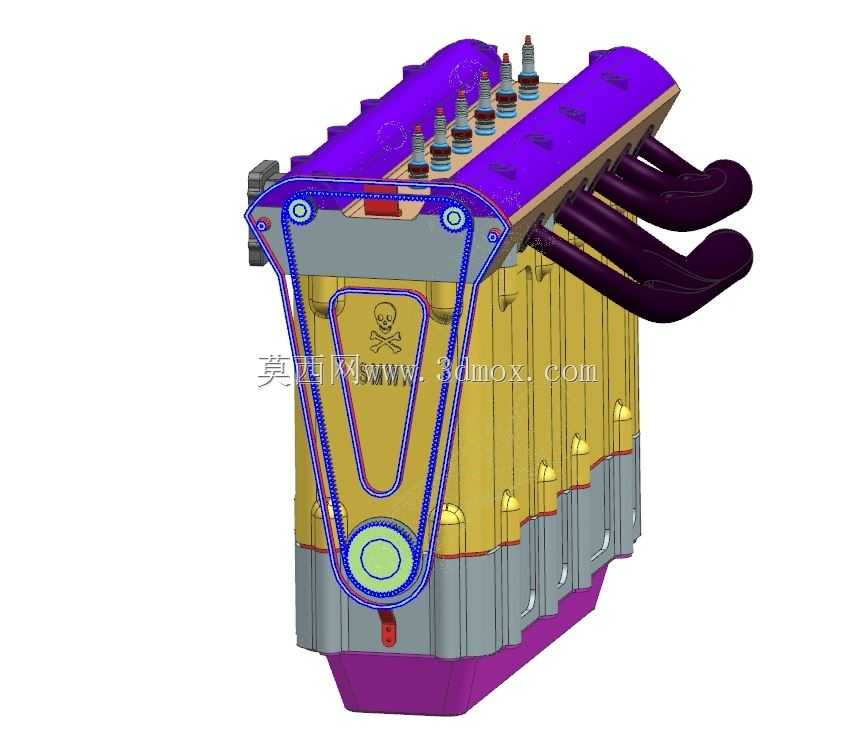

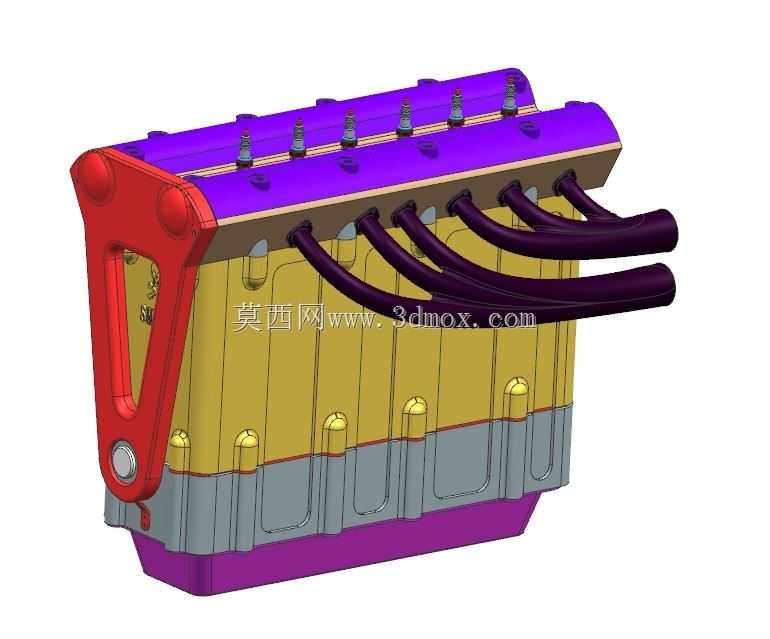

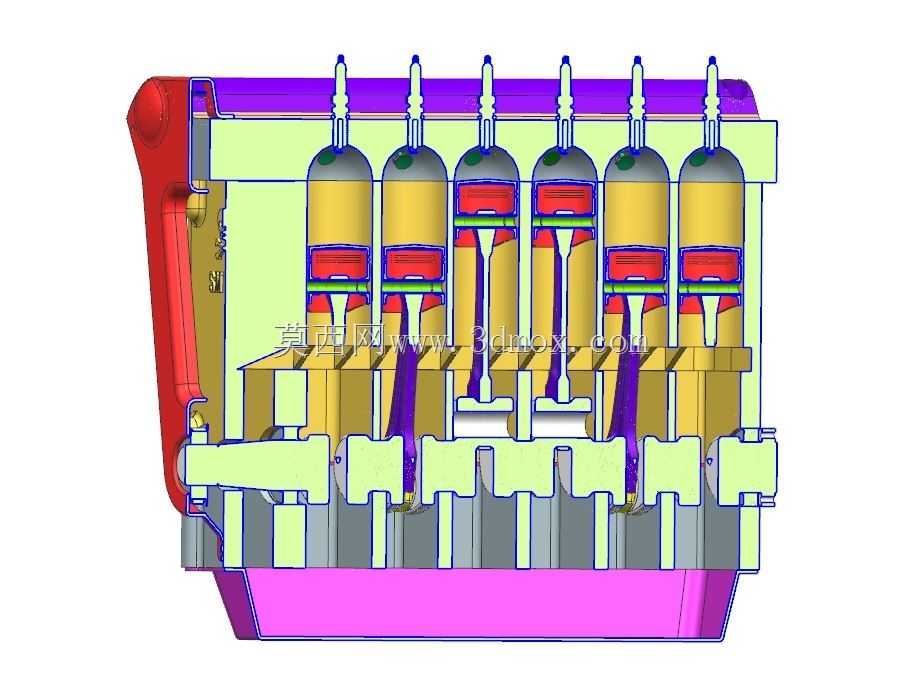

　　功能特性方面，该模型重点表达了几个关键子系统。其一为曲柄连杆机构，虽然曲轴被壳体部分遮挡，但从缸体下部轮廓和前端带轮边界可判断其回转空间；连杆将活塞的上下运动转换为曲轴旋转，是动力输出的核心路径。其二为配气机构，缸盖顶部预留的元件安装位与罩壳轮廓对应凸轮轴、气门、弹簧等部件的布置区域，决定进气充量与排气效率。其三为进排气系统，侧面弯曲的深色管路为排气歧管，六缸排气按点火顺序汇入歧管，可减少排气干涉并利用脉冲效应提升扫气效果；另一侧则对应进气通路，用于向各缸分配新鲜充量。其四为前端附件驱动边界，模型前部圆形带轮与张紧轮廓体现了正时或附件传动的包络范围，设计时必须预留皮带摆动、张紧器调节和维修拆装空间。

　　设计思路上，直列六缸的结构优势来自几何对称性。六个曲柄销按一定相位角排列，使曲轴在旋转过程中获得更连续的做功间隔；相比V型布局，直列结构的缸体、缸盖和进排气系统加工与装配基准更统一，零部件数量更少，维护性更好。但它也带来明显的布置约束：整机长度较大，对动力舱纵向空间要求高；曲轴跨距增加后，曲轴刚度、扭振和轴承载荷需要重点校核；缸盖长度增大后，冷却流场均匀性和热变形控制难度上升。因此在三维建模阶段，不能只追求外观相似，而应把缸孔中心距、曲轴中心线高度、缸盖螺栓分布、进排气歧管法兰位置、悬置安装点以及前端轮系包络作为关键控制要素。

　　外形尺寸与安装边界是这类模型用于系统集成时最需要关注的内容。直列六缸总成通常呈长方体基础轮廓并叠加侧面歧管、顶部罩壳和前端轮系，长度方向由六个缸心距、前后端壁厚、附件壳体及飞轮壳共同决定；宽度方向除缸体外，还必须计入排气歧管外凸、起动机、发电机、滤清器、管路接头和线束空间；高度方向则受油底壳最低点、缸盖罩最高点、点火元件或喷油器上部安全间隙限制。若用于车辆布置，还需校核发动机纵倾、横摆及跳动状态下与防火墙、散热器、转向机、前横梁和制动真空助力器的间隙；若用于发电机组，则要核对飞轮端与发电机壳体的同轴度、公共底座安装孔位以及维修侧抽芯空间。

　　从结构工程视角审视，该模型已经具备整机级布局表达能力，适合作为概念阶段的数字样机。后续细化时，应进一步完善缸体水套、主轴承座、缸垫、活塞环组、凸轮轴相位、气门弹簧、正时链条或皮带路径，并补充机油泵、水泵、节温器、燃油轨、传感器接口等附件。对于运动学验证，可在三维环境中建立活塞、连杆、曲轴和气门的运动约束，检查活塞在上止点与气门的最小安全间隙、连杆与缸体底部的避让关系、平衡块旋转包络以及皮带轮与张紧器的动态位置。对于热管理与NVH分析，则可在该几何基础上抽取流体域和结构网格，评估各缸冷却均匀性、排气歧管热应力以及整机悬置解耦效果。

　　在设备选型层面，直列六缸发动机常用于对持续扭矩、可靠性和寿命要求较高的场合。模型所体现的长缸体、单列缸盖和侧置排气歧管特征，有利于工程人员快速判断其适配性：若安装空间狭长、对振动敏感且需要稳定持续输出，该类机型具有优势；若舱体长度受限或对重量分布要求苛刻，则需要重新评估V型或水平对置方案。通过三维模型提前暴露干涉、维修空间不足和接口错位问题，能够显著减少物理样机阶段的返工。

　　总体而言，这套结构并不只是静态展示件，而是围绕动力总成布置、机构原理和安装边界建立的工程化数字模型。它把气缸排列、配气区域、排气通路、前端驱动和壳体分层关系集中呈现，便于结构设计师在整机匹配、附件布置、教学培训和方案评审中使用。真正落地时，仍需结合目标功率、转速范围、排放要求、冷却方式、润滑回路和悬置策略进行详细工程设计，使外观包络、运动关系与实际性能目标保持一致。
