18寸硬架山地自行车车架结构三维数模

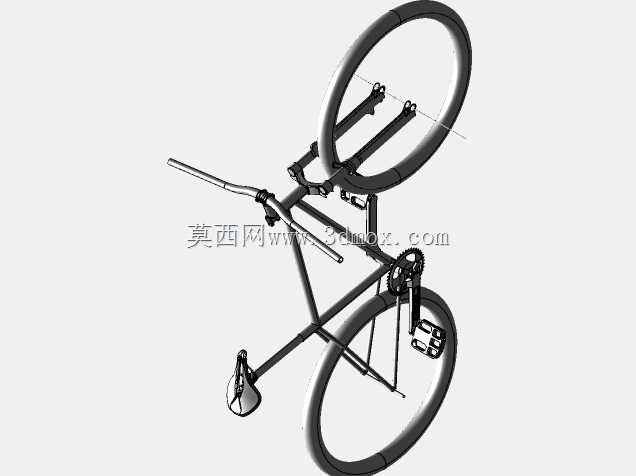

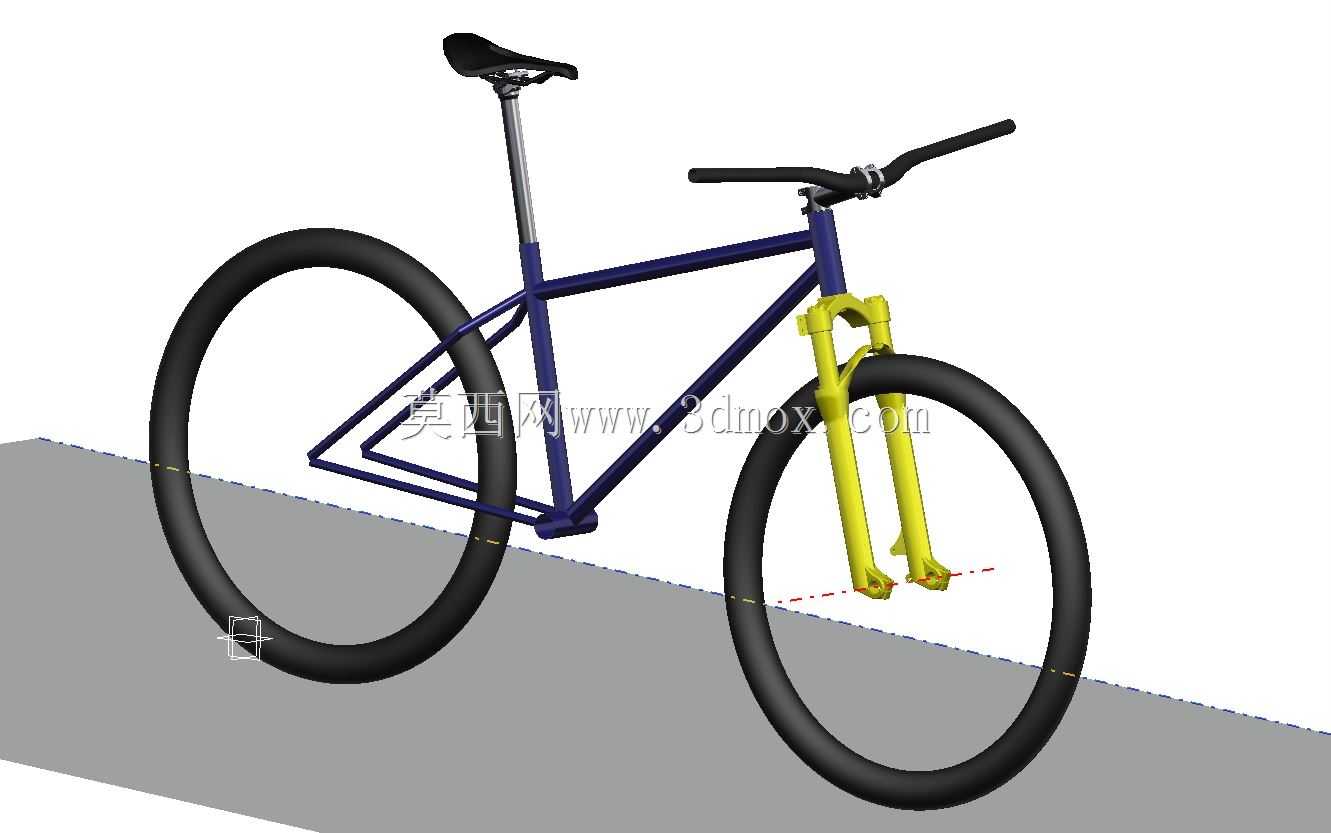

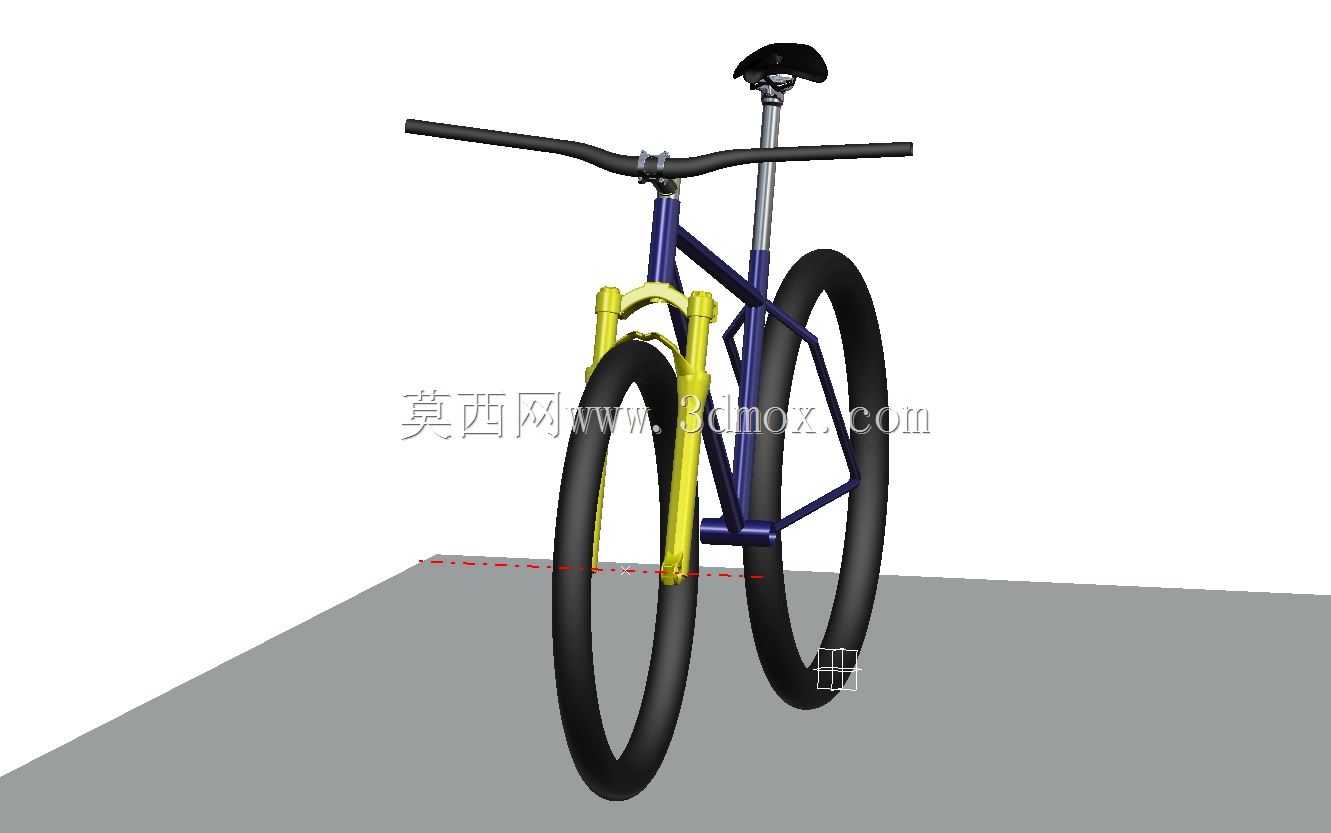

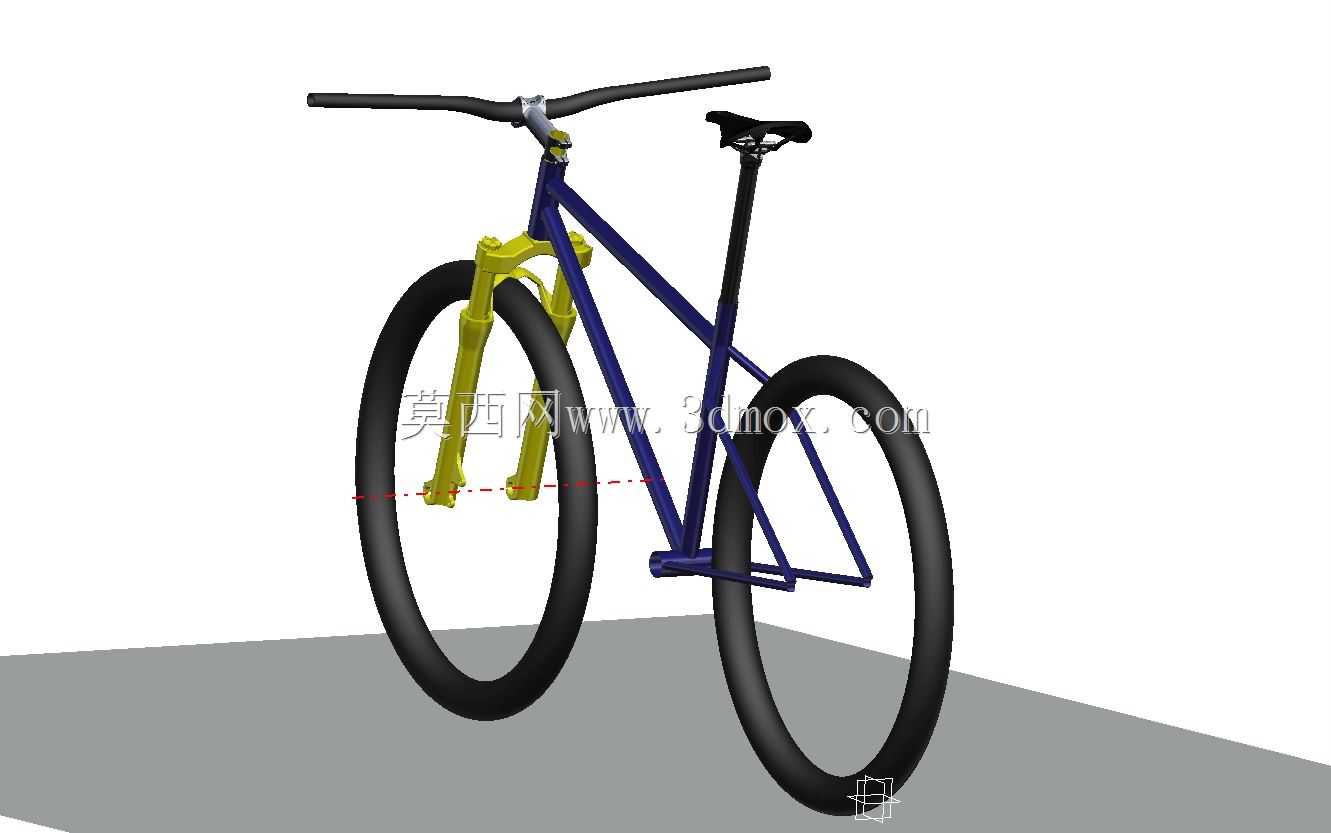

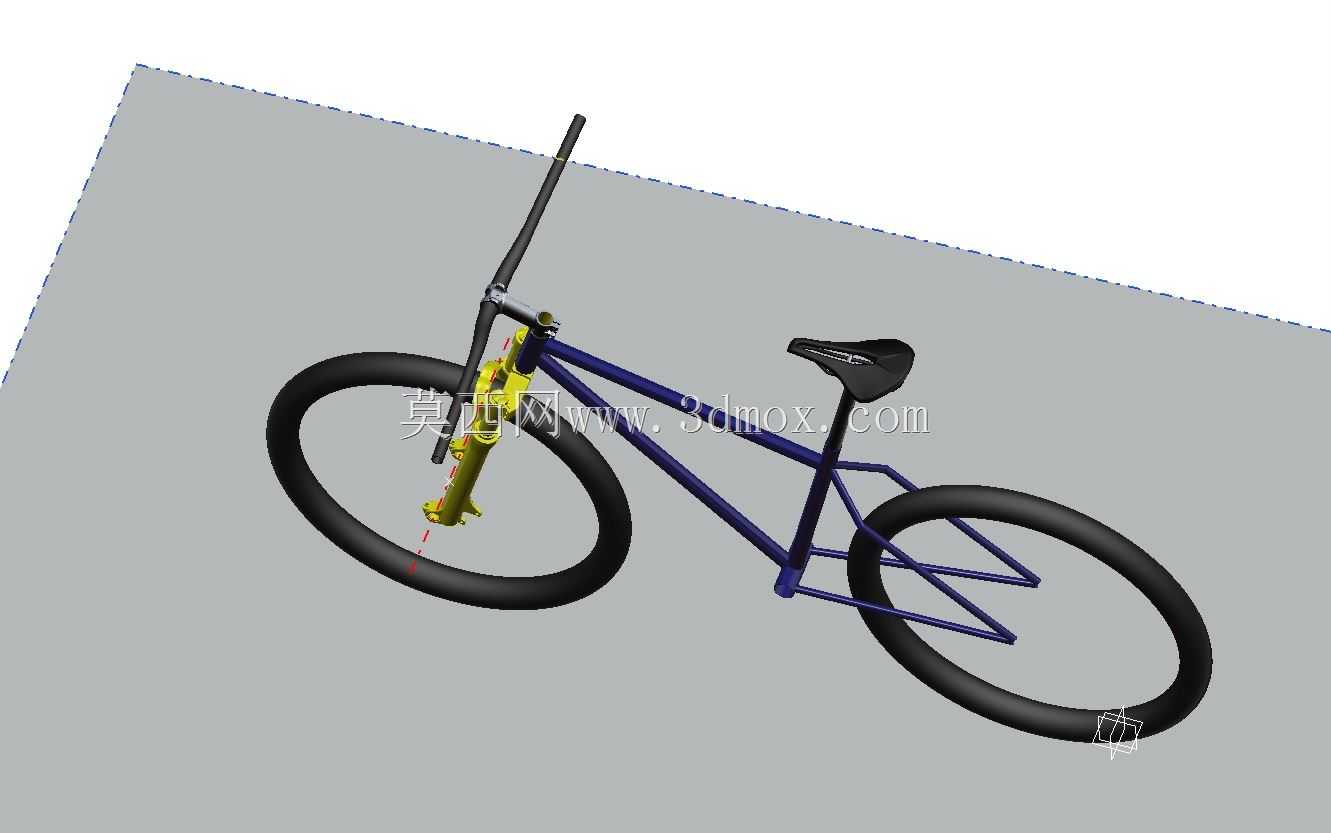

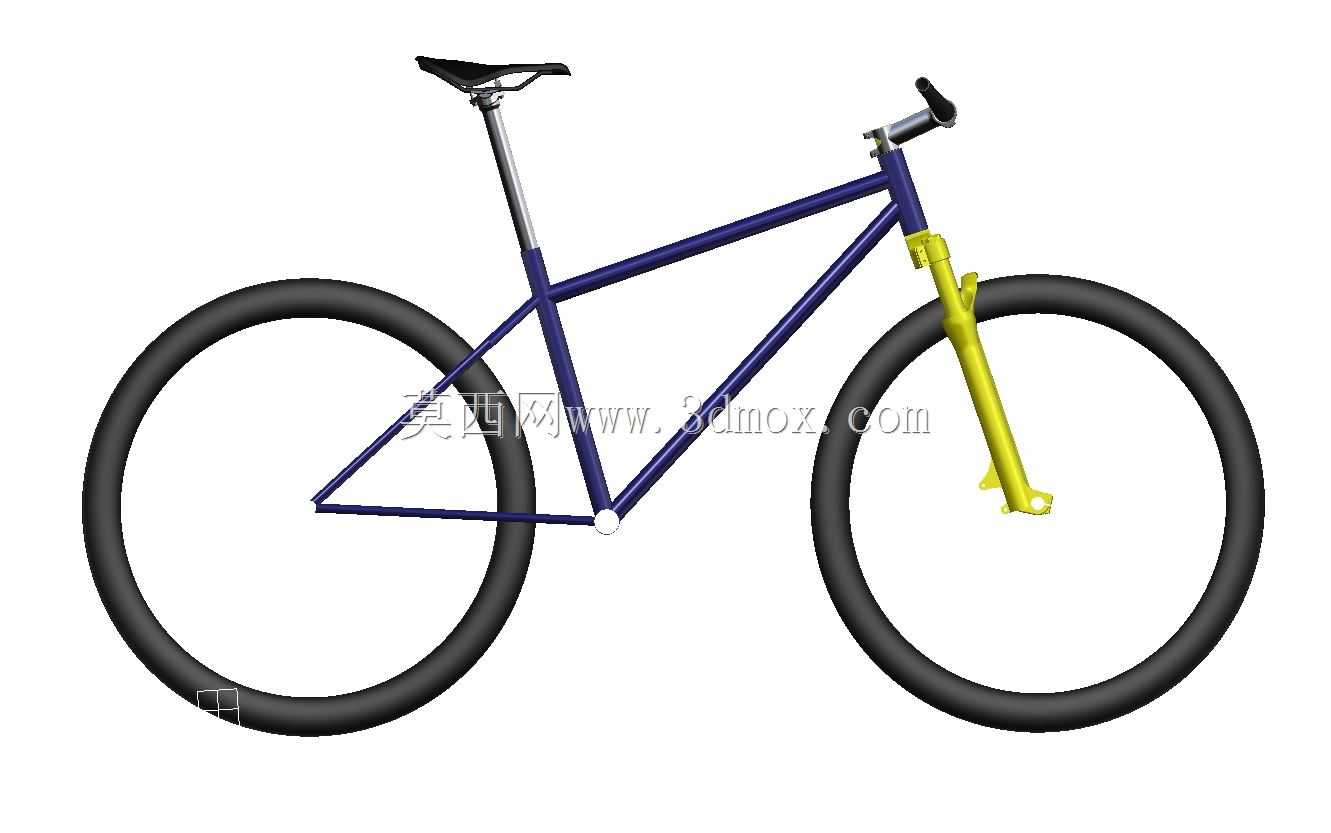

该模型还原了18英寸规格硬架山地自行车的完整装配结构，可直接用于骑行装备研发阶段的结构验证、人机工程校核以及配套零部件的适配设计工作。从实际应用场景来看，这类硬架山地车主要面向城市通勤、轻度越野骑行场景，相比软尾车型结构更简洁、传动效率更高，日常维护成本更低，适合普通骑行爱好者日常使用。模型完整呈现了车架各管材的连接角度、前叉安装位的配合公差、轮组与车架后叉的安装间隙，在设计过程中，车架上管、下管、座管、后下叉、后上叉的管径与壁厚参数均参考同尺寸量产车型设定，五通位置的中轴安装座、尾钩的安装位、碟刹座的固定孔位都做了精准还原，能够直接用于配套牙盘、飞轮、刹车组件的装配干涉检查。前叉部分采用直管肩控结构模型，叉脚位置的轮轴安装槽、碟刹安装座的定位尺寸与车架后叉保持同轴度匹配，轮组模型还原了标准26寸山地车轮径的轮胎外轮廓、辐条排布结构以及花鼓的安装接口，能够直观呈现整车装配完成后的姿态比例。在人机工程维度，模型的座管安装角度、车把与座垫的水平落差、立管的倾斜角度均按照18寸车架适配170-180cm身高骑行者的人体测量数据设定，可直接用于骑行姿态模拟，验证不同把立长度、座垫前后位置调整时的肢体伸展范围，避免出现骑行过程中关节活动角度不合理导致的运动损伤。从安装边界来看，车架头管的碗组安装口径、座管的夹持内径、前叉舵管的插入深度都预留了标准件的装配余量，轮组与前叉、后叉之间的轮胎间隙满足轻度越野时轮胎形变量的避让需求，不会出现颠簸路况下轮胎剐蹭车架的问题。整车的管线走向预留位也在模型中有所体现，刹车线管、变速线管的过线座位置符合常规走线逻辑，能够为后续实车装配的管线排布提供参考，减少实车打样阶段的管线干涉、走线不畅等问题。
