带渲染的万向活动球形铰接接头

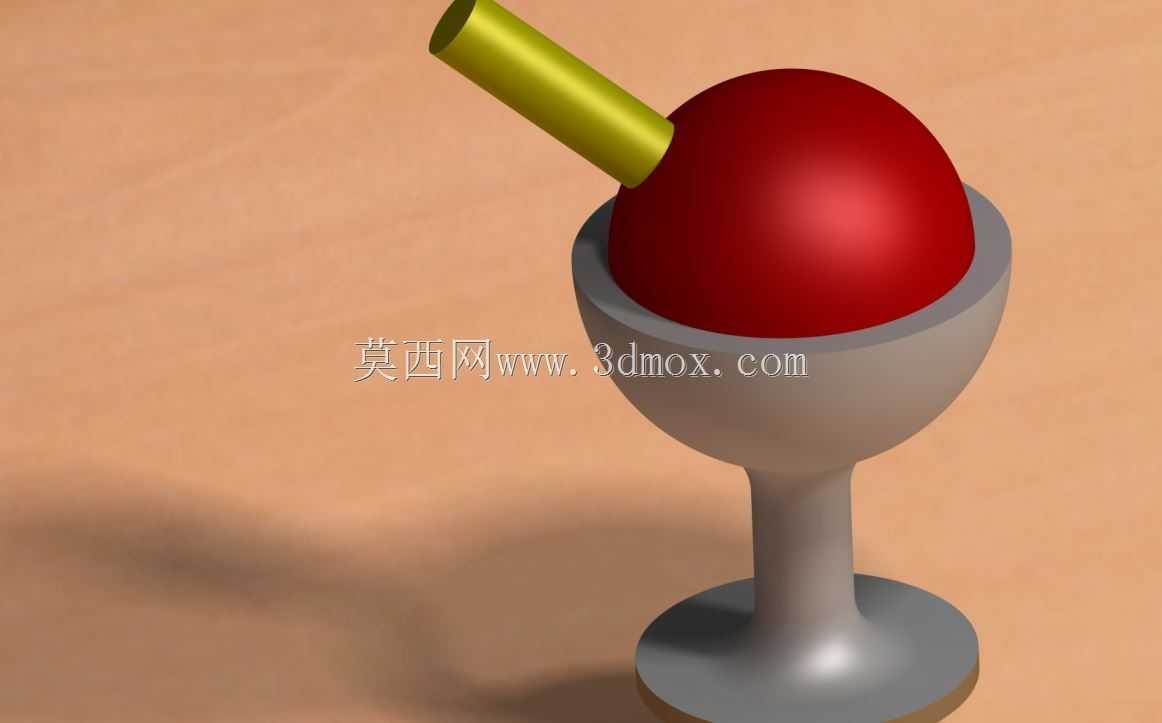

　　该球形接头属于典型的空间铰接类机械连接件，核心作用是在两个存在相对角度偏移的构件之间传递运动或力，同时补偿装配偏差、释放不必要的约束弯矩。从结构上看，下部为带圆盘底座的杯状承窝，承窝内表面与红色球体形成球面配合，球体上方延伸出一根圆柱杆作为外接输出端。这种球头-球窝配对能够在一定锥角范围内实现多自由度摆动，相比单轴销轴铰接，它不需要严格保证两构件回转轴线重合，对安装面的平面度、孔位同轴度容忍度更高。

　　在传感与仪器仪表领域，这类接头常作为位移、姿态或触发行程的机械前端：当被测对象运动方向不固定时，球头杆可随接触面自适应偏转，避免侧向力直接作用于敏感元件；在轻载连杆机构中，它也可用于端点连接，降低因机架加工误差造成的卡滞。设计时首先确定球径，球径直接决定允许摆角与接触承载面积；承窝开口直径需小于球径以保证球体不脱出，同时要留出杆部摆动所需的缺口空间。底座圆盘用于通过螺栓或粘接固定到安装基板，圆盘直径与立柱高度共同构成安装边界，建模时需校核周边构件在极限摆角下是否与底座、立柱发生干涉。

　　球面配合的关键在于配合面的贴合质量。若用于传递较大载荷，球窝通常采用剖分或加压紧盖结构，以便控制预紧间隙、补偿磨损；若仅作轻载传感触发，整体杯窝即可满足要求，结构更简洁。杆部直径根据所受拉压与弯曲载荷选取，杆与球的交接处应做圆角过渡，避免应力集中导致断裂。渲染效果中球体与杆部、承窝采用不同材质区分，有助于在装配评审时清晰识别运动件与固定件：红色球头为活动核心，金属色杆部传递运动，灰色承窝与底座为支撑固定部分。

　　实际选型时需关注三个边界：一是最大摆角，由球窝开口与杆径比值决定；二是轴向拉脱力，取决于球面包容面积与配合预紧；三是安装高度，即底座底面到球心的距离，该尺寸影响整个连杆系的运动学计算。三维建模过程中，应先建立球心与底座安装面的基准关系，再以球心为原点构造球面与杆部轴线，这样后续调整摆角范围时只需修改球窝开口参数，不必重建整体。承窝内壁与球面之间建议保留微小间隙，以保证摆动灵活；若用于精密定位，则可通过选配球径或增加耐磨衬套来控制回转空程。底座上的安装孔位置需结合配套传感器或支架孔距统一规划，避免出现装配时扳手空间不足的问题。
