螺纹插装式小型安全泄压阀结构设计

　　该结构属于典型的小型螺纹插装式安全泄压元件，常见于液压站、润滑系统、气动控制回路、小型压力容器以及试验台管路中。其核心任务不是主动切断或调节流量，而是在系统压力超过设定阈值时迅速开启，将多余介质泄放至回油侧或低压侧，避免泵体、管路、密封件和执行元件因瞬时压力峰值而损坏。实际选型时，这类阀往往安装在空间受限的阀块内部，因此外部轮廓必须兼顾扳手拧紧空间、孔深限制以及相邻孔道的安全壁厚。

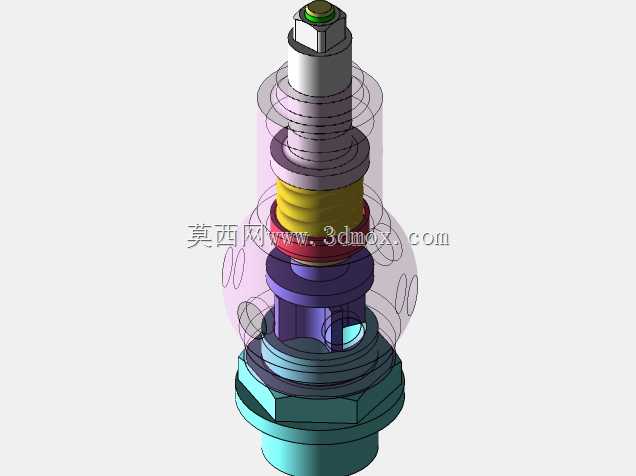

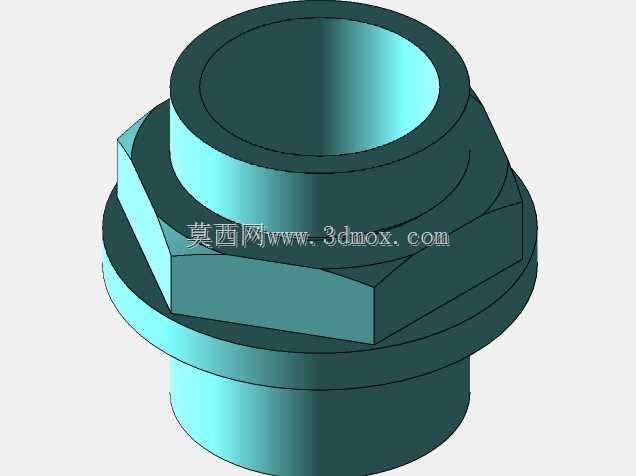

　　从结构分层看，模型下部采用外六角与外螺纹组合形式。六角段用于装配时传递拧紧扭矩，螺纹段负责旋入阀块或设备本体，并通过螺纹副承担定位与承压作用。螺纹上方设置密封配合区域，可根据介质和压力等级配置O形圈、组合垫或金属密封结构，防止高压介质沿螺纹间隙外泄。上部为阀芯导向与弹簧容置区，整体呈细长柱状，外部透明轮廓主要用于表达内部弹簧、阀座和运动件的相对位置，并非实际外露壳体。

　　功能实现依赖弹簧预紧力与介质压力之间的平衡。介质压力作用在阀芯有效承压面上，当液压力或气压力低于弹簧设定力时，阀芯压紧阀座，阀口保持关闭；一旦系统压力升高并克服弹簧预紧力，阀芯抬起，介质通过阀口与侧向导流通路进入泄放通道。压力回落后，弹簧重新推动阀芯落座，系统恢复封闭状态。该原理决定了设计中必须同时考虑开启压力、启闭压差、流量能力和回座可靠性，而不能只按静态装配关系建模。

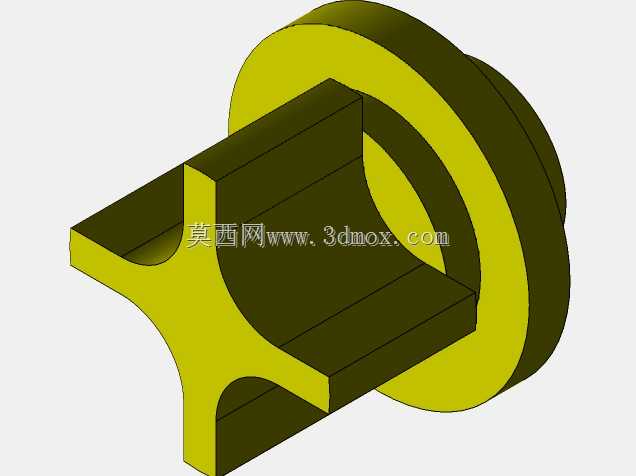

　　建模时应先确定安装孔边界，再反推阀体外径、螺纹长度和六角尺寸。若阀块孔深不足，弹簧腔可能与回油孔或其他控制孔发生干涉；若螺纹旋入长度过短，高压工况下容易出现连接松动或密封失效。阀芯与导向段之间需要保留合理配合间隙，间隙过小会因加工误差或热膨胀导致卡滞，间隙过大则可能引起振动、偏磨和密封不稳定。阀座密封面通常需要较小的表面粗糙度和较高的同轴度，因为它直接决定低压密封性和长期重复启闭后的泄漏水平。

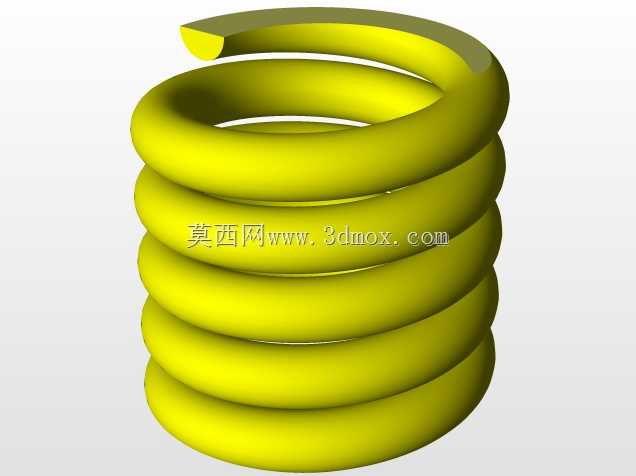

　　弹簧是该类阀的关键零件。其线径、中径、有效圈数和预压缩量决定开启压力，而刚度又影响全开后的压力升高幅度。若刚度过大，阀开启后压力继续快速攀升，保护效果变差；刚度过小，则阀芯容易在临界压力附近频繁跳动，产生噪声并加速密封面损伤。三维设计中应将弹簧工作行程与阀芯升程联动检查，确保弹簧在全开位置仍处于允许压缩范围内，避免并圈或永久变形。

　　流道布置同样影响性能。介质进入方向、阀口开度、泄流面积和出口位置需要形成顺畅通路，避免在阀口附近出现急剧收缩和高速冲蚀。对于液压系统，回油侧背压过高会改变实际开启压力，因此在阀块设计时要核算泄油通道通径；对于气动系统，则需关注排气噪声和低温结冰风险。模型中可见多层环形结构，这些区域在工程图中应明确区分为导向面、密封面、配合面和非加工面，不同表面的公差要求不能混同。

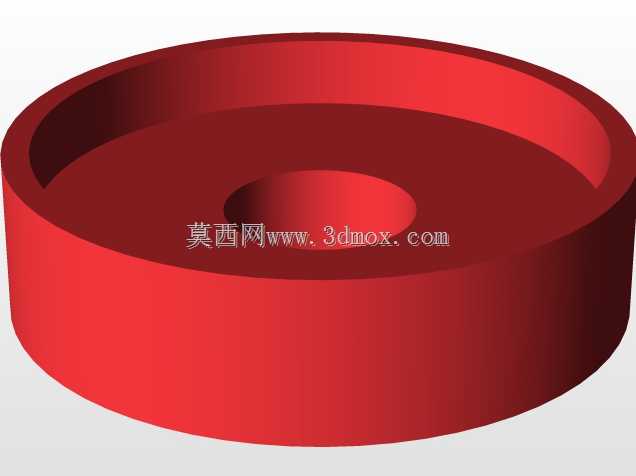

　　从装配关系看，顶部锁紧或调节结构用于设定弹簧预紧量。若采用可调式结构，需要增加锁紧螺母或防松件，防止设备振动导致设定压力漂移；若为固定式结构，则通过选配垫片或弹簧来锁定压力等级。无论哪种形式，三维装配都应检查阀芯全行程中是否存在摩擦干涉，特别是弹簧端部、阀芯台阶和导向孔之间的对中关系。

　　在设备维护层面，这类阀通常要求可整体更换或拆检阀芯、弹簧和密封件。因此外部尺寸不仅要满足首次安装，还要考虑拆卸时工具可达性。若周围布置了管路接头、传感器或盖板，阀的轴线方向应预留足够操作空间。对于批量设备，统一插装孔规格可以减少备件种类，也便于在试验阶段快速更换不同压力等级的阀芯组件。

　　该模型适合用于阀块集成设计、安全阀动作原理演示、装配干涉检查以及非标设备选型沟通。结构表达上保留了内部弹簧与阀芯的层级关系，能够帮助设计者理解压力设定、密封、导向和泄放之间的耦合关系；在实际出图或加工前，仍需结合介质类型、额定压力、流量、温度和安装孔标准补充材料、热处理、公差及试验要求。
