带支架滚轮式机械导向支撑轮结构

　　这套支撑导向轮结构在各类输送线、工装移载平台、小型物料推送机构里十分常见，核心作用是为做直线往复运动的部件提供侧向限位与滚动承托，把滑动摩擦替换成滚动摩擦，大幅降低部件移动时的阻力，同时避免运动件直接和机架硬接触出现磨损。日常在皮带输送机的侧边张紧导向、工位工装板的行进限位、小型推拉设备的移动支撑场景中，这类结构都能稳定发挥作用，既可以承担径向的支撑载荷，也能抵消运动过程中产生的侧向窜动力。

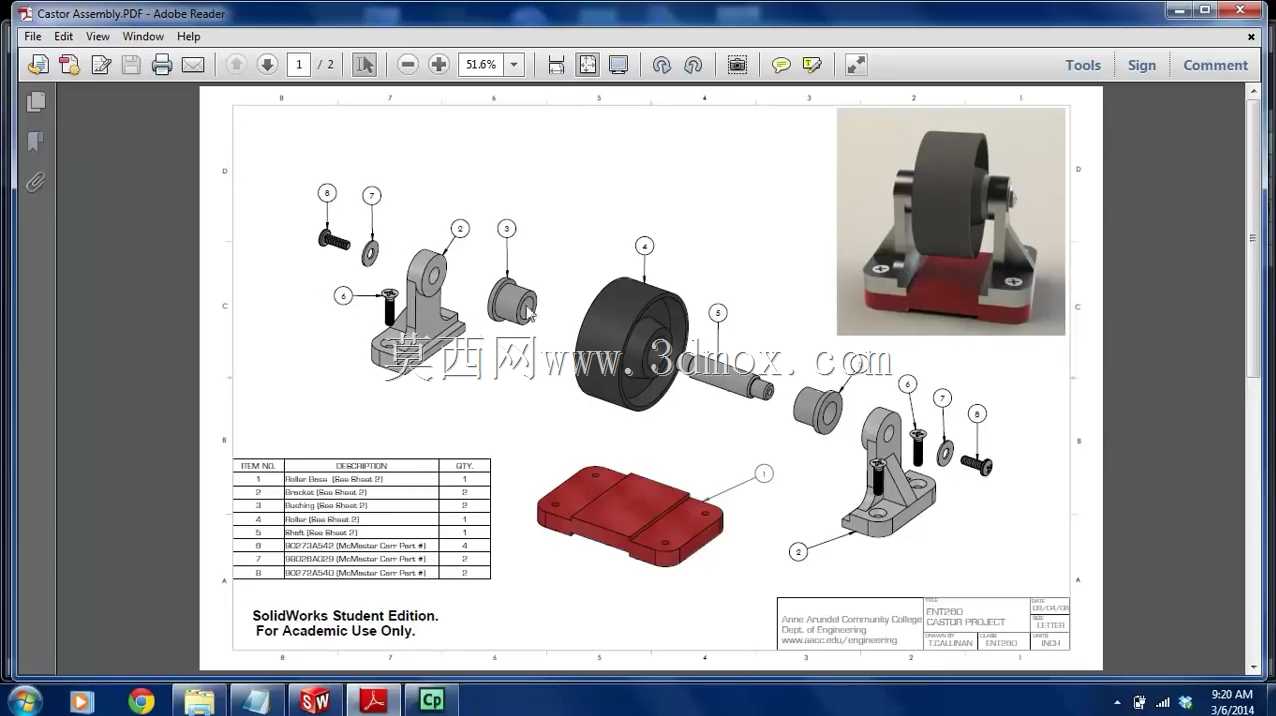

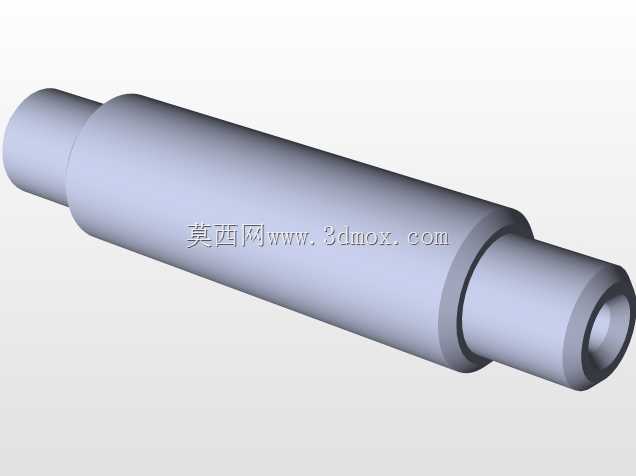

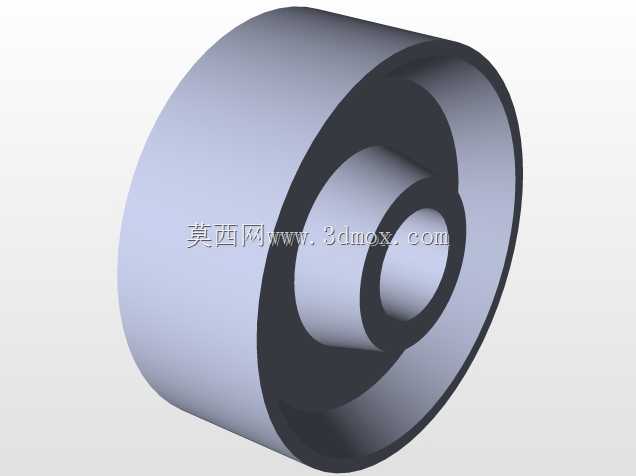

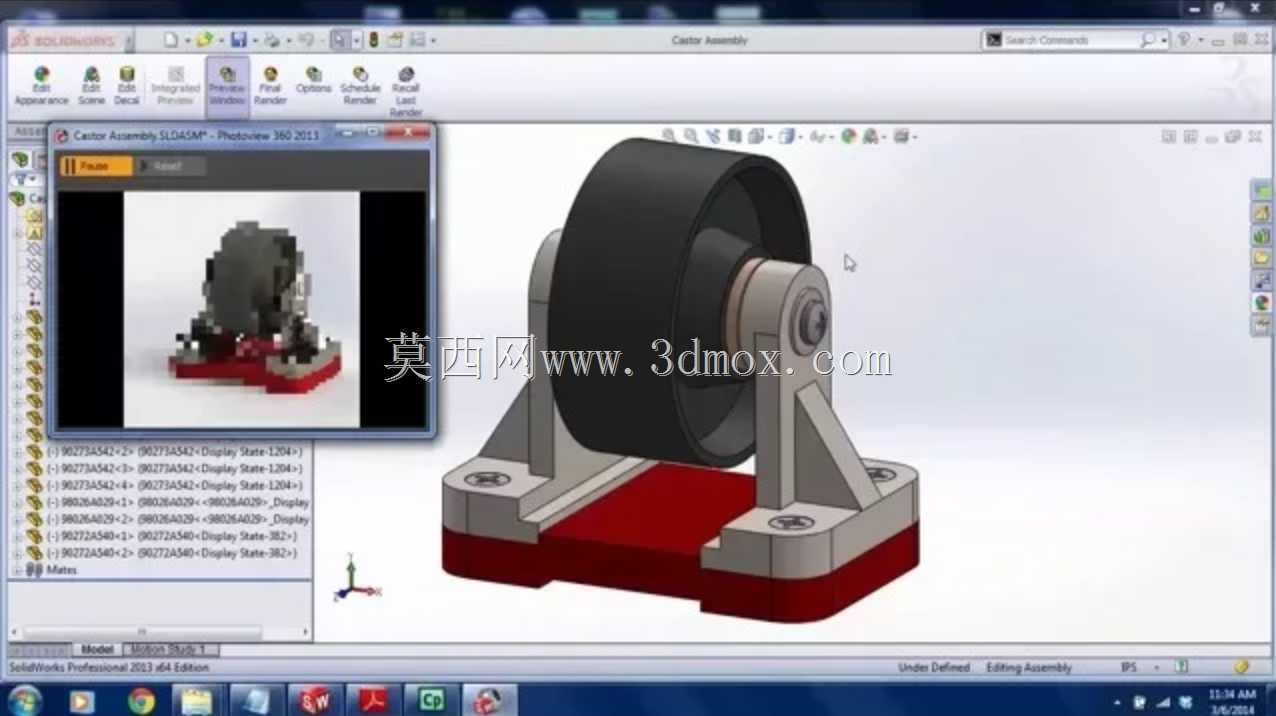

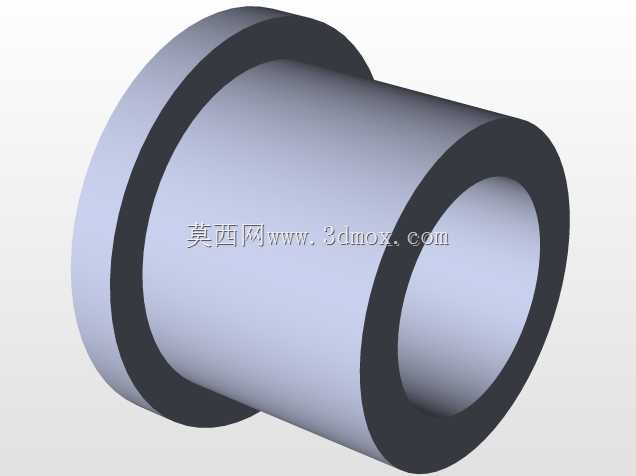

　　从结构组成来看，整个部件分为三个核心部分：中间的滚动轮体、两侧的三角支撑立板、底部的一体式安装底座。轮体采用宽幅圆柱面设计，接触面积更大，和被导向工件接触时压强更低，不会在软质工件表面压出划痕；轮体中心穿装转轴，转轴和两侧立板的配合位置预留了轴承安装位，实际生产中可以根据载荷等级选配深沟球轴承或者轴套，保证轮体转动顺畅无卡滞。两侧的支撑立板做了三角加强筋造型，从底座安装面一直延伸到转轴孔位置，这种结构不用额外加厚板材就能获得很高的结构刚性，承受侧向冲击力时不容易出现立板弯折变形的问题。

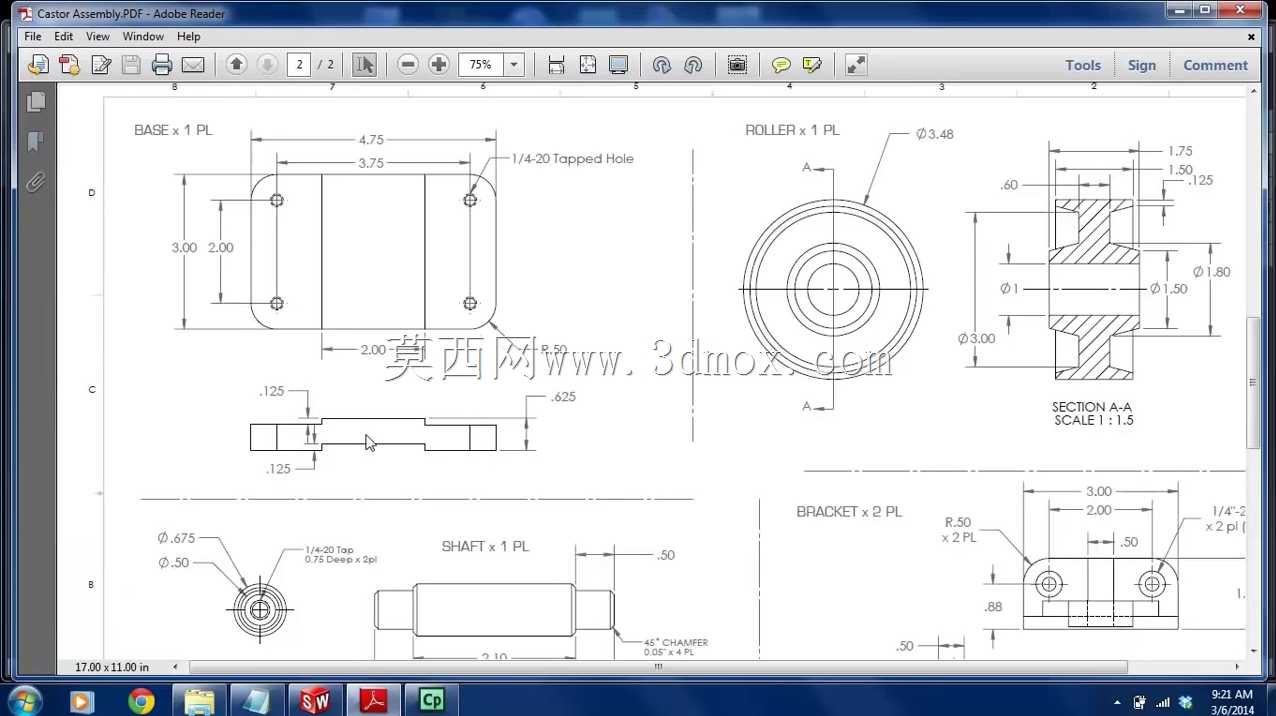

　　底部的安装底座做了下沉式台阶设计，四个安装孔分别布置在底座的四个角位，孔位采用沉头结构，安装时内六角螺栓可以完全埋入底座表面，不会突出刮擦经过的工件。底座和两侧立板的衔接位置做了圆角过渡，避免应力集中，长期受交变载荷也不容易在焊缝位置出现开裂。整个轮体的安装高度经过匹配设计，轮体最顶端高出支撑立板顶部，保证被导向工件只会和滚动轮面接触，不会剐蹭到两侧的金属支架。

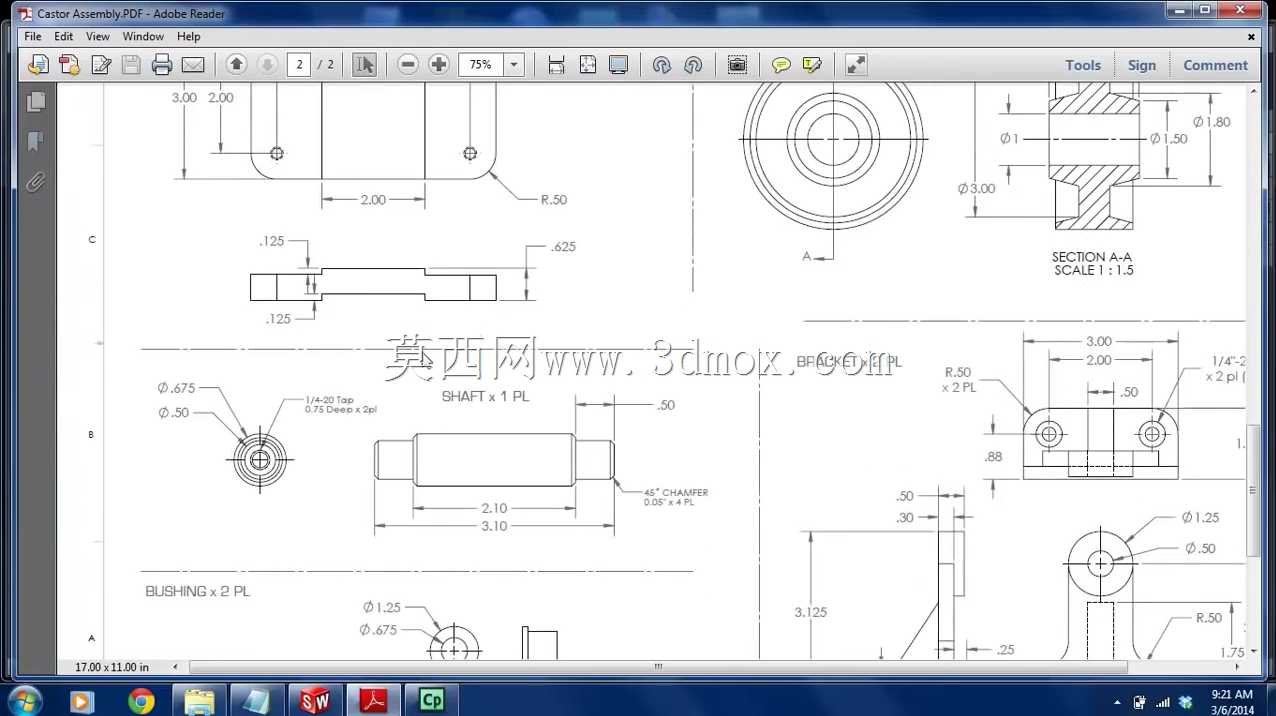

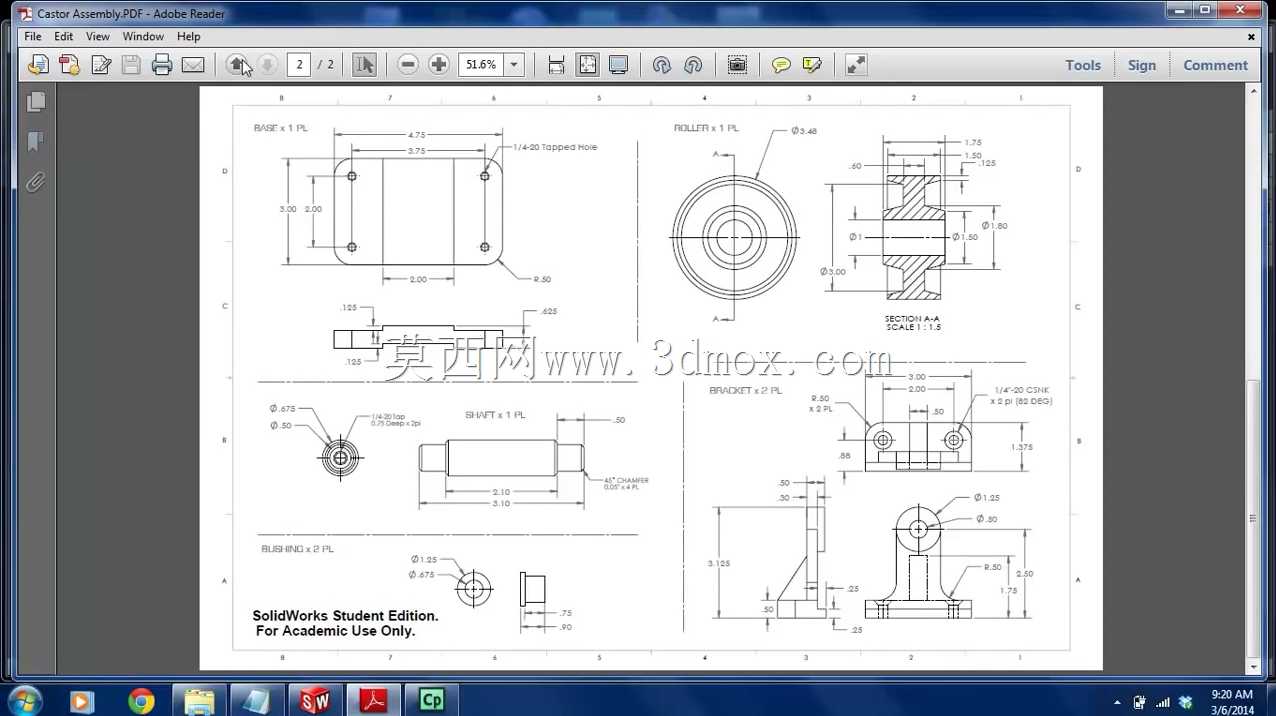

　　设计这类结构的时候，首先要确认的是安装边界尺寸：底座的长宽尺寸决定了机构上需要预留的安装空间，四个安装孔的孔距要和设备机架的预置安装孔完全对应，避免现场二次打孔。轮体的直径要结合运动件的行程高度来选，轮径过小会导致接触线速度偏低，转动灵活性下降，轮径过大则会抬升整体安装高度，占用过多垂向空间。两侧立板的间距要和轮体宽度留0.5到1毫米的侧向间隙，既不能间隙过大导致轮体左右窜动，也不能间隙过小出现轮体和立板摩擦卡滞。转轴的同轴度是建模时需要重点管控的公差项，两侧立板的转轴孔必须保证同轴，否则轮体转动时会出现别劲的情况，长期运行还会加剧轴承的偏磨。

　　实际选型应用时，如果是用在洁净车间的输送设备上，可以把滚轮材质换成聚氨酯包胶材质，既能降低运行噪音，也能避免刮伤工件表面；如果是用在重载的工装移载场景，可以加大底座的厚度，同时把支撑立板的板材厚度提升，选配承载能力更高的滚子轴承。整个结构没有复杂的异形曲面，加工工艺性很好，底座和立板可以采用板材切割后焊接成型，后续再做整体铣削保证安装面的平面度，滚轮可以直接选用标准件改制，能够有效缩短生产制造周期，也方便后期维护时单独更换磨损的滚轮，不用把整个支撑座全部拆卸替换。建模过程中所有配合面都预留了合理的机加工公差，装配关系完全符合实际机械装配逻辑，可直接用于后续的工程图出图与结构校核。
