仿生机械指关节铰接传动结构

　　该指关节结构主要面向仿生机械手、康复辅具、工业夹持末端以及小型自动化执行机构的开发场景，可作为多自由度手指单元的基础铰接部件，承担相邻指段之间的回转支撑、动作传递与载荷衔接作用。在实际设备中，这类构件往往处于手指动作链的中间位置，一端连接动力输入或近端指节，另一端连接远端执行段，通过受控转角实现抓取、捏持、随形贴合等动作。

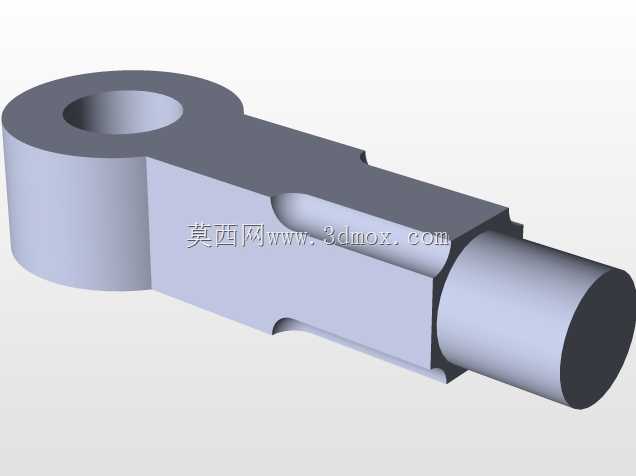

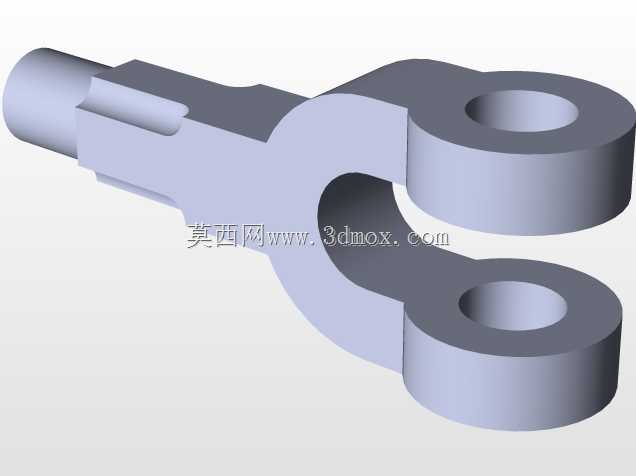

　　从结构形态看，主体采用圆柱基座与侧向伸出的铰接臂组合形式。中部圆柱段可作为关节的主支撑腔体，内部预留空间用于布置转轴、扭簧、限位块、拉线通道或微型传感元件；两侧伸出的臂体带有同轴孔位与对接轴颈，能够与相邻指段形成稳定的回转副。伸出端的圆柱轴颈与臂身平滑过渡，既保证装配时的导向性，也降低应力集中风险；基座侧面的小凸柱可用于定位弹簧、安装限位销或固定走线卡扣，满足多种驱动方案的扩展需求。

　　设计思路上，该结构优先保证关节回转轴线清晰、装配关系简单。主体壁厚围绕承载路径分布，在轴孔配合区、臂根过渡区和基座连接处保留足够实体厚度，避免反复屈伸过程中出现局部屈服。外表面大量采用圆弧过渡，减少尖角带来的应力突变，同时也便于后续打印、机加工或模具成型。铰接臂的长度与基座直径形成合理比例，使关节在有限指节空间内获得足够摆角，同时不会因力臂过长而削弱整体刚性。

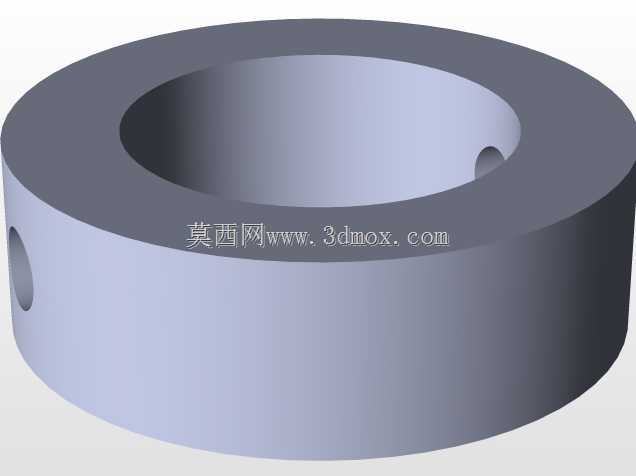

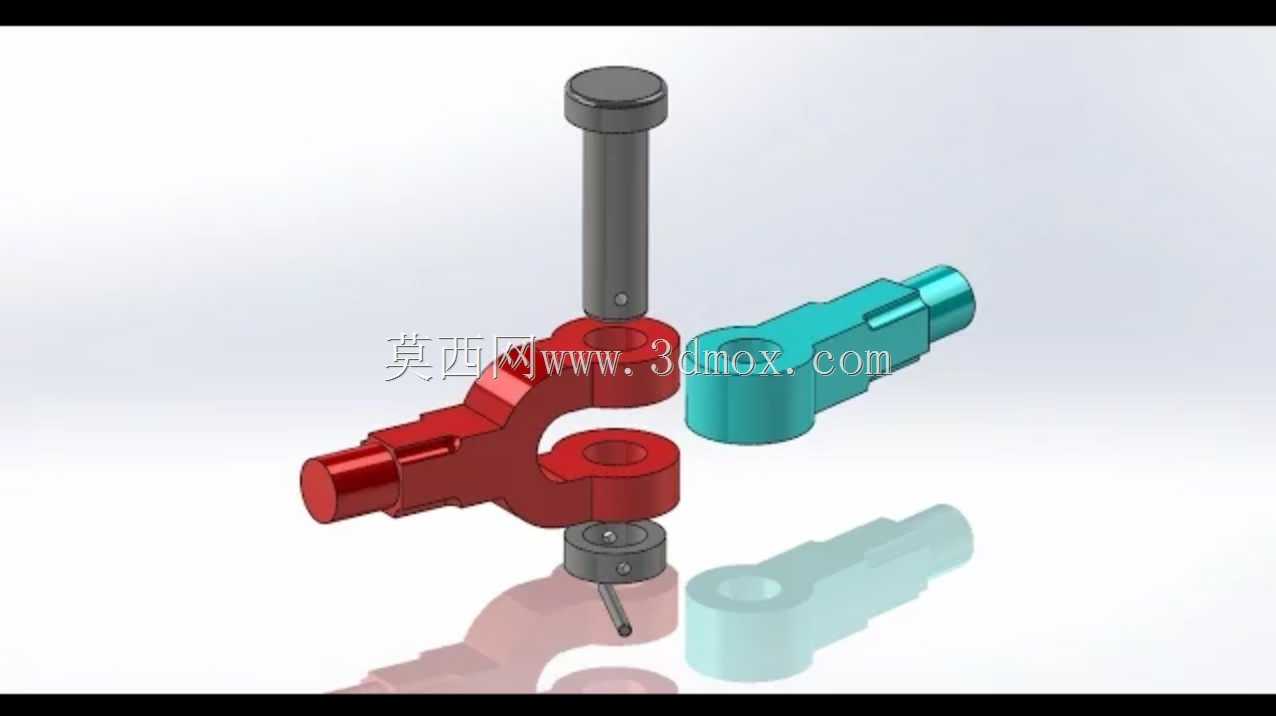

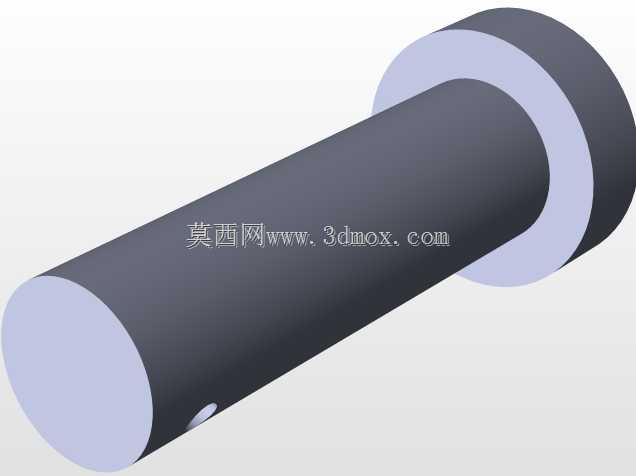

　　在功能特性方面，该关节并不依赖复杂曲面来实现动作，而是通过明确的孔轴配合完成转动约束。圆柱基座可嵌入指节外壳，侧向臂体则伸入相邻指段内部，通过销轴或螺栓形成可拆卸连接。这样的布局有利于维修更换，也便于在样机阶段调整垫片厚度、销轴直径和限位角度。若用于拉线驱动，基座内腔和臂体间隙可作为牵引绳通道；若用于连杆驱动，侧方凸台和孔位可直接铰接小连杆；若集成检测元件，圆柱端面也有足够平面安装磁编码器或角度感应片。

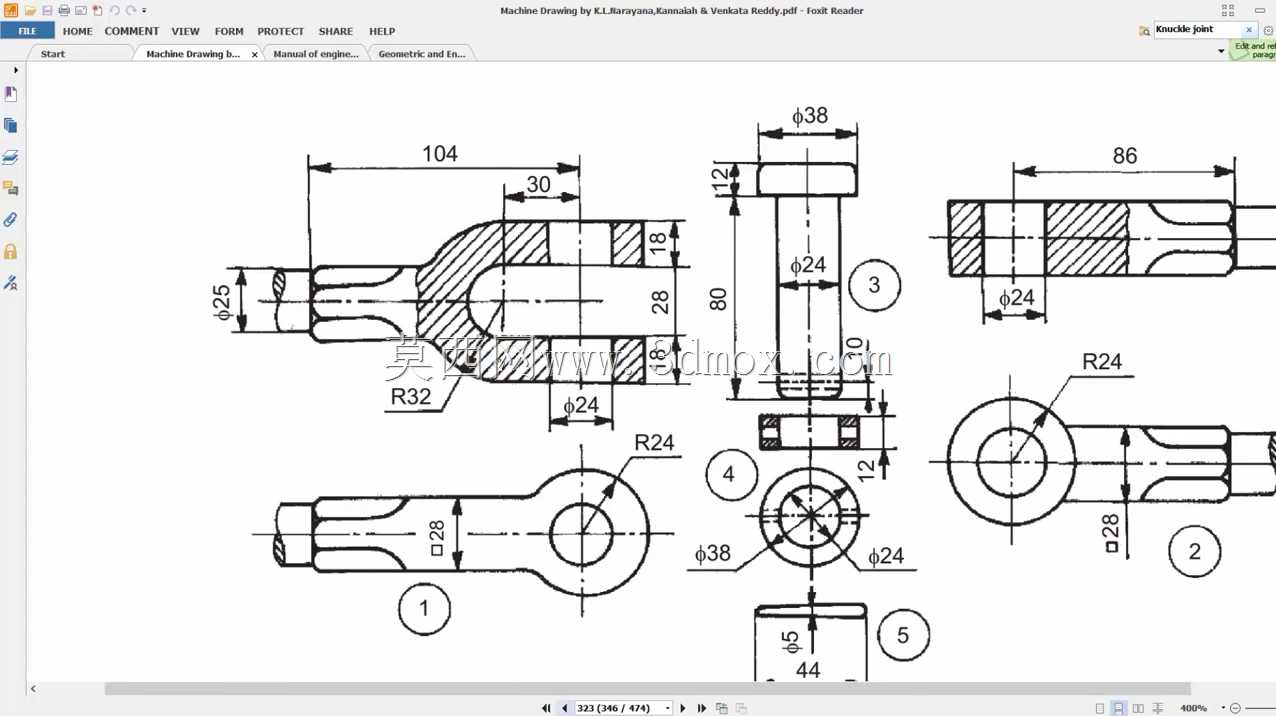

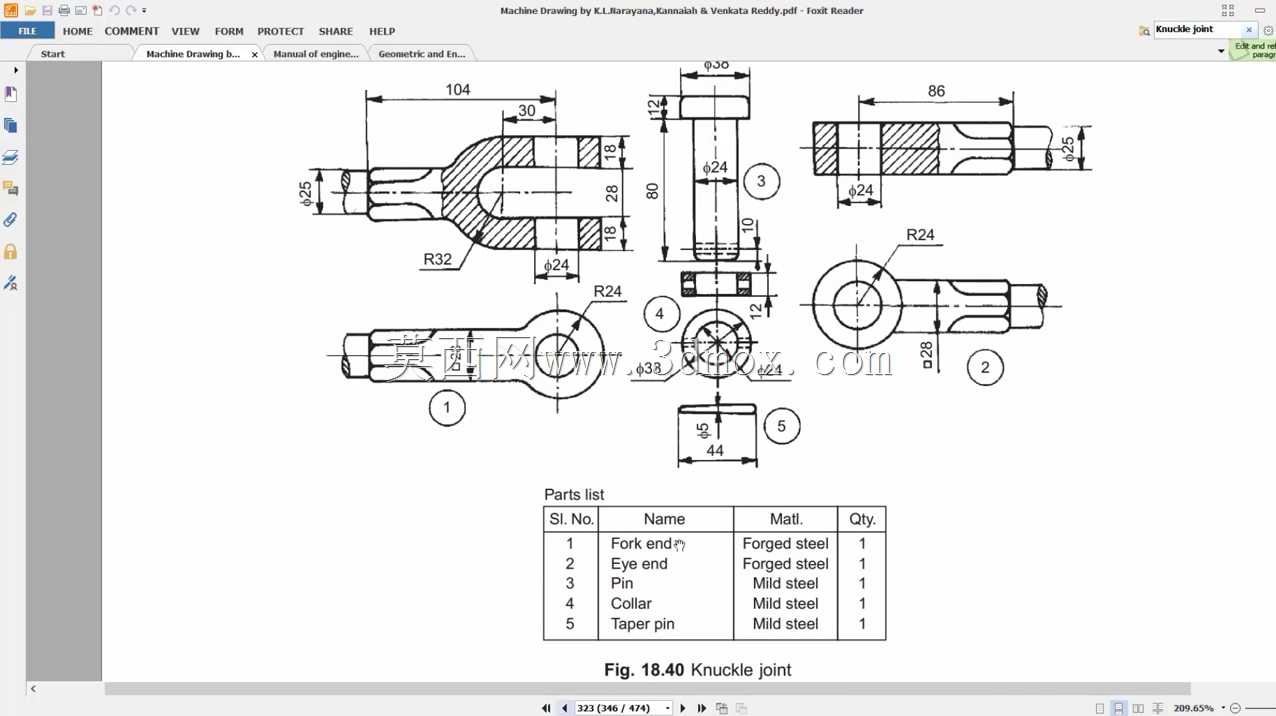

　　外形尺寸与安装边界需要结合整指布局综合考虑。基座圆柱段决定了关节在指节内部的径向占用，设计时应在其外圆与外壳内壁之间保留装配间隙，并预留走线和紧固件空间。侧向铰接臂的伸出长度决定相邻指段的开合范围，臂体上下两侧需要根据极限摆角切除干涉区域，确保屈伸过程中不与近端或远端构件发生碰撞。端部轴颈的配合长度不宜过短，否则会降低回转稳定性；也不宜过长，否则会挤占指段内部有效空间。基座侧面的小凸柱位置应避开主承载截面，其高度以满足弹簧或卡线件固定为准，避免形成外部突出轮廓。

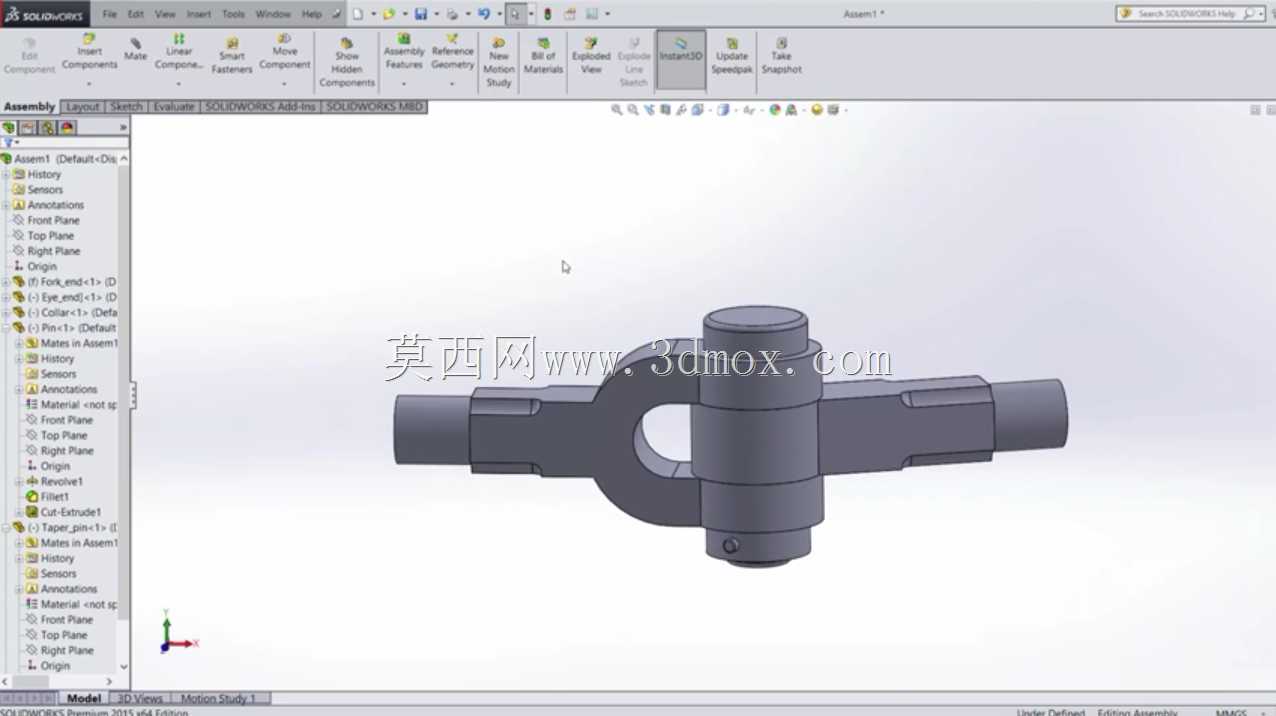

　　从工程应用角度看，这类指关节结构适合在轻载、高频动作的末端执行装置中使用。夹持规则工件时，关节提供稳定回转支撑；接触异形物体时，可通过多关节串联形成被动顺应，使指面更均匀地贴合目标表面。若用于康复训练设备，其简洁的铰接形式有利于控制转动阻尼，并可在外部加装弹性复位件。若用于教学或科研样机，开放的柱面和孔位也便于快速改造驱动方式。建模时应重点控制同轴孔的同心度、臂体对称面与基座轴线的位置度，以及各过渡圆角的连续性；这些几何精度直接影响关节转动是否平顺、是否存在卡滞，以及长期运行后的磨损水平。
