内啮合行星齿轮带传动组合机构

　　这套传动组合机构将内啮合行星轮系与同步带传动整合在同一支撑结构上，核心目的是在有限径向空间内完成大减速比动力传递，同时通过带传动实现远端轴系的动力引出。从实际工况看，这类结构常见于小型自动化设备的进给单元、检测仪器的分度驱动、包装机械的低速执行端，以及需要在紧凑空间内布置多级减速的轻工装备中。与普通外啮合定轴轮系相比，内齿圈与行星轮的啮合包角更大，参与啮合的轮齿对数更多，单齿承受的载荷更低，运转时的冲击和噪声也更容易控制。

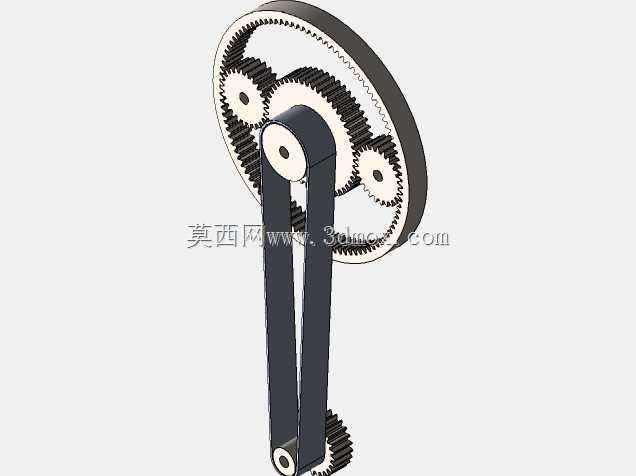

　　机构上部由一个大直径内齿圈、三个均匀布置的行星轮和中心太阳轮组成。行星轮通过销轴安装在双侧支撑板上，支撑板同时作为带轮的支撑臂向下延伸，形成一体式悬臂结构。这种布置省去了额外的箱体连接面，减少了装配累积误差，但对支撑板的刚度提出了较高要求。若支撑板刚性不足，带轮张紧后会使行星轮轴产生偏斜，造成齿面接触不均，长期运行会出现局部点蚀或异常磨损。建模时需要重点控制行星轮轴孔的位置度，保证三个行星轮与内齿圈、太阳轮的啮合侧隙基本一致，避免运转卡滞。

　　内齿圈采用薄壁环形结构，外缘为光滑圆柱面，内孔加工轮齿。这种结构在满足强度的前提下减轻了整体质量，但薄壁齿圈在受载时会产生一定弹性变形，设计中不能完全按刚性体计算齿根应力。轮齿参数选择上，内啮合传动通常采用较小压力角以降低径向力，同时需要验算插齿或滚齿加工时的根切与顶切风险。行星轮数量取三，是兼顾载荷均布、结构尺寸和装配工艺的常用方案；三个行星轮呈120度分布，可使啮合反力在中心轮处部分抵消，降低输入轴轴承的径向载荷。

　　下部带传动部分由两个长悬臂支撑的带轮和环形传动带组成，带轮轴线与行星轮系轴线平行。带传动的作用不是进一步承担大扭矩，而是利用其缓冲吸振、过载打滑的特性，将行星轮系输出的运动平稳传递到下一级执行件。在传感器类精密设备中，这种组合可以避免齿轮啮合的高频振动直接传递到检测端，对提升测量稳定性有实际意义。带轮中心距决定了带的长度和张紧量，悬臂长度则影响轴的挠度；若悬臂过长，带的拉力会在支撑根部形成较大弯矩，因此支撑板截面采用窄而高的形式，以在有限材料下提高抗弯惯性矩。

　　安装边界方面，该机构没有传统意义上的整体底座，主要通过上部内齿圈外缘或中心太阳轮轴进行定位。若以内齿圈固定，太阳轮输入、行星架输出，可获得较大减速比；若太阳轮固定、内齿圈输出，则可实现差速效果。实际选型时必须明确固定件、主动件和从动件，否则传动比计算会完全不同。轴向尺寸主要由齿圈宽度、行星轮厚度、支撑板厚度和带轮宽度叠加决定，径向包络尺寸则由内齿圈外径控制。带轮下方需要预留带的安装和张紧空间，侧面要留出传动带运行的避让区域，不能与机架或线缆发生干涉。

　　设计思路上，这套模型没有追求复杂的箱体封闭，而是突出传动原理和结构关系，适合用于机构运动验证、教学演示以及非标设备前期方案比对。齿轮部分需要关注模数、齿数、变位系数和啮合侧隙的匹配；内齿圈与行星轮的变位系数选择直接影响重合度和齿顶厚。带轮部分则要关注带型、节圆直径、包角和张紧方式；小带轮包角过小会导致打滑，过大则会增加轴承受力。支撑板上的轴孔、销孔和紧固件位置需要在三维中逐一检查干涉，特别是行星轮销轴与带轮支撑臂之间不能有运动碰撞。

　　从工程应用角度看，这类组合机构的优势在于结构紧凑、传动路径短、单位体积减速比大；局限在于悬臂支撑对振动较敏感，不适合重载或冲击强烈的场合。在三维建模过程中，应先完成轮齿啮合关系和中心距校核，再布置支撑板和带轮，最后检查装配状态下的运动包络。齿面可保留适当细节以反映加工特征，但用于装配校核时不必过度追求全齿精确造型，关键是保证轴线位置、配合尺寸和安装边界准确，这样才能直接服务于后续的工程图输出、干涉检查和实物加工。
