奥迪R8凸缘歧管法兰结构设计

　　该歧管法兰结构面向高性能跑车进气或流体管路的集成排布需求，采用长条式串联布局，将多个圆形管路接口沿纵向依次排列，相邻接口之间通过带定位凸台的连接筋整合为一体，整体结构紧凑，能够在有限的发动机舱侧向空间内完成多管路的并行固定与对接。从实际装车场景看，这类法兰多用于大排量多缸动力单元的歧管集成段，既要保证每一路管路通道的同轴度与密封面平面度，也要承受管路内流体压力、温度循环以及整车振动带来的交变载荷。

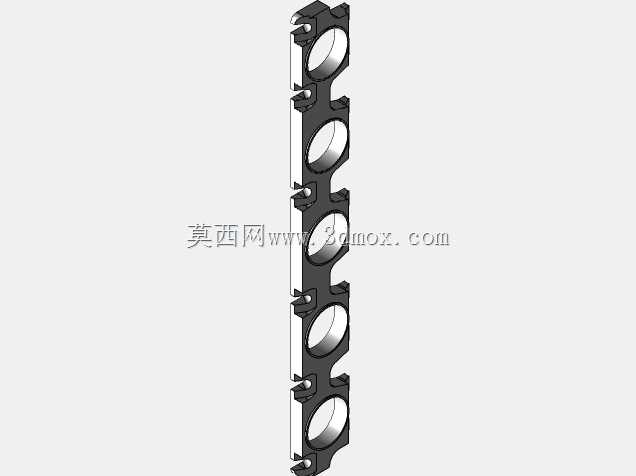

　　结构上，五个主通孔沿长度方向等距布置，孔口保留完整的环形密封接触面，用于与对应管路或接头形成贴合密封。法兰两侧延伸出带安装缺口的凸耳，缺口式定位结构可以在装配时快速卡入预设的螺栓或定位销，降低多接口同步对中的难度。连接筋并非采用等厚实心板，而是在相邻孔位之间做了局部收窄与侧向凸台，这种处理一方面减少了整体材料占用与零件重量，另一方面为加工装夹、管路避让以及周边线束固定提供了明确边界。

　　从设计思路看，这类零件首先要解决的是多管路接口的位置一致性。若各孔中心距偏差过大，装配时会强行拉扯管路，造成密封面局部压合不均，长期使用后容易出现渗漏或松动。因此模型中各孔位的中心连线、孔径公差带以及端面跳动控制都需要围绕密封要求展开。凸缘部分的厚度选择也不是单纯追求刚性，而是在满足螺栓压紧力不发生明显变形的前提下，尽量压缩轴向占用，避免与发动机周边的饰板、线束或散热组件发生干涉。

　　五轴铣削工艺的适配是该结构设计中的重要考量。长条状零件在一次装夹内完成多个孔口端面、侧向定位面以及连接筋轮廓的加工，能够减少二次装夹带来的累积误差。模型中各过渡区域保留了连续的圆弧与清晰的侧壁，避免出现狭小深槽或刀具难以到达的内角，有利于选用直径适中的立铣刀完成高效开粗与精修。孔口边缘的倒角设计既可以去除锐边防止密封件被切伤，也能在管路插入时起到导向作用。

　　安装边界方面，该法兰的长度方向决定了其在发动机舱内需要连续的直线布置空间，宽度方向则由两侧凸耳外缘与主孔直径共同限定。装配时，主孔轴线应与对接管路保持同轴，密封面需垂直于管路方向，避免因偏角造成局部应力集中。两侧凸耳的缺口尺寸与位置决定了紧固件的规格与锁紧行程，设计时需要预留足够的扳手操作空间，同时保证压紧力能够均匀传递到每个密封区域。

　　在功能特性上，一体化串联结构相比独立法兰组减少了零件数量与接缝数量，也简化了总成装配工序。连接筋上的侧向凸台可作为辅助定位点，用于安装支架、线束卡扣或传感器固定座，使法兰不仅承担管路对接功能，还能成为周边附件的集成安装基础。对于高性能车型而言，这种集成化设计有助于提升动力总成外围布置的整洁度，并在振动环境下保持各管路相对位置稳定。

　　结构校核中需要重点关注相邻孔之间的筋板强度。流体压力波动与发动机振动会在孔间区域形成反复弯折载荷，若筋板过薄，可能在密封面附近产生微变形，影响密封可靠性；若过厚，则会增加重量并占用更多空间。合理的做法是在孔周保留足够的实体支撑，向筋板中部逐渐过渡到较薄截面，使载荷传递路径连续，避免截面突变造成应力集中。

　　密封面的平面质量直接决定使用效果。加工时应将各孔口端面控制在同一基准平面内，表面粗糙度需满足密封件压缩要求，不能出现明显刀纹或局部凹陷。对于金属材质法兰，后处理中还需考虑表面防腐与热膨胀匹配；若采用铝合金，五轴加工后可通过阳极氧化提升表面硬度与耐蚀性，但阳极层厚度会影响最终装配尺寸，精密配合区域需要在建模阶段预留相应余量。

　　从三维建模角度看，该零件适合采用参数化方式建立孔位中心距、孔径、凸缘厚度、筋板宽度以及凸耳缺口尺寸等关键变量。后续若适配不同缸数或不同管径的歧管布局，只需调整孔位数量与间距即可快速衍生新方案。建模过程中应保持特征历史清晰，将主孔阵列、连接筋、侧向凸台和安装缺口分组管理，便于工程图中直接提取基准、公差与检测要素。

　　总体而言，该歧管法兰并非简单的多孔板件，而是围绕多管路密封、空间避让、五轴加工与整车振动可靠性进行的一体化结构设计。其长条串联形态、缺口式安装凸耳、孔间加强筋与侧向辅助凸台共同构成了明确的工程边界，能够为高性能动力总成外围管路系统提供稳定、紧凑且可制造的连接方案。
