四缸发动机排气歧管密封法兰结构

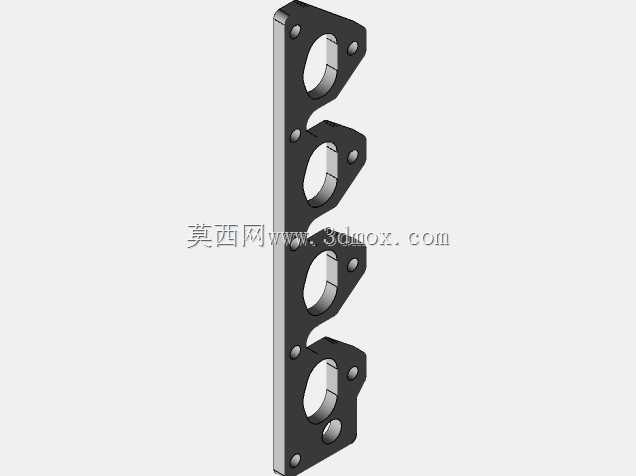

　　该零件为直列四缸发动机排气歧管的气缸盖侧安装法兰，是排气系统与缸盖之间的核心连接构件，直接承担高温废气的导流对接、接口密封以及安装定位功能。从结构形态来看，零件整体为长条形立式板状结构，沿长度方向等距排布四个圆形废气过孔，每个过孔对应一个气缸的排气出口，四孔的中心距完全匹配目标机型缸盖排气道的排布间距，保证各缸排气路径的对接精度。每个过孔周边分布有多个螺栓过孔，用于穿装紧固螺栓，将法兰整体压紧在缸盖排气侧的安装面上。法兰板体在相邻两个气缸过孔之间做了局部收窄的轮廓处理，这种设计一方面能够减少法兰整体的材料用量，降低零件自重，另一方面可以在螺栓压紧过程中让板体的压紧力分布更均匀，避免局部区域因刚性过大导致密封面压合不实，

　　同时也能为相邻螺栓的安装预留足够的扳手操作空间。法兰的一侧为平整的密封贴合面，加工时需要保证较高的平面度，装配时会在该面与缸盖之间加装耐高温排气密封垫片，在螺栓预紧力的作用下，密封面与垫片紧密贴合，阻止高温高压废气从对接缝隙处泄漏。法兰的另一侧与排气歧管的支管端部焊接固定，四个支管分别对接四个过孔，将各缸排出的高温废气汇总后送入排气后续管路。从安装边界来看，法兰的整体长度由四缸缸盖排气侧的总安装跨度决定，板体宽度方向的轮廓完全避让缸盖上周边的气门室罩、冷却水管、线束支架等周边附件，避免装配后出现运动或静态干涉。螺栓孔的位置度需要严格控制，若孔位偏差过大，会导致装配时螺栓无法顺利穿入，甚至强行装配后出现法兰翘曲、密封失效的问题。

　　零件的厚度选择需要兼顾刚性与热变形补偿能力：厚度过大则整体刚性过强，在发动机冷热交变的工作环境下，热胀冷缩产生的应力无法得到适度释放，容易导致螺栓松动或者法兰与歧管焊接处开裂；厚度过小则压紧时容易发生形变，无法保证密封面的全区域均匀压合，易出现废气泄漏。在实际整车应用场景中，该法兰长期处于排气侧的高温工作环境，持续承受发动机运行带来的振动、热冲击以及废气的腐蚀，因此其结构设计不仅要满足常温下的装配精度要求，还要考虑高温下的材料蠕变、热膨胀匹配等问题。法兰上额外设置的小孔可用于安装排气温度传感器或者氧传感器的前置取气接口，也可作为装配时的工艺定位孔，在机加工过程中用于工件的装夹定位，保证各孔位的加工位置精度。在进行三维建模时，

　　需要同步匹配缸盖安装面、密封垫片、排气歧管支管、紧固螺栓等多个关联零件的尺寸，在装配环境下校验法兰的安装行程、螺栓的操作空间以及与周边零部件的最小安全间隙，避免在后续样机装配阶段才发现干涉问题而反复修改模具或加工工艺。这类法兰零件常见于小排量直列四缸乘用车辆的发动机排气系统，其结构的可靠性直接影响发动机的排放密封性与运行稳定性，若法兰密封失效，会导致排气泄漏、机舱异味，甚至影响氧传感器的检测精度，导致发动机空燃比控制出现偏差。
