大众T5五缸发动机排气歧管密封法兰板

　　这款五缸直列发动机排气歧管安装法兰板，主要面向大众T5平台搭载2.5L AXE/AXD动力单元的Caravelle与Bulli车型，用于排气歧管与气缸盖排气侧之间的刚性连接与界面密封。在整车排气系统中，该零件处于高温交变载荷最集中的区域之一，上游承接五个气缸依次排出的脉冲废气，下游对接排气歧管或改装管路，其结构合理性直接影响密封可靠性、热变形补偿能力以及装配后的长期稳定性。

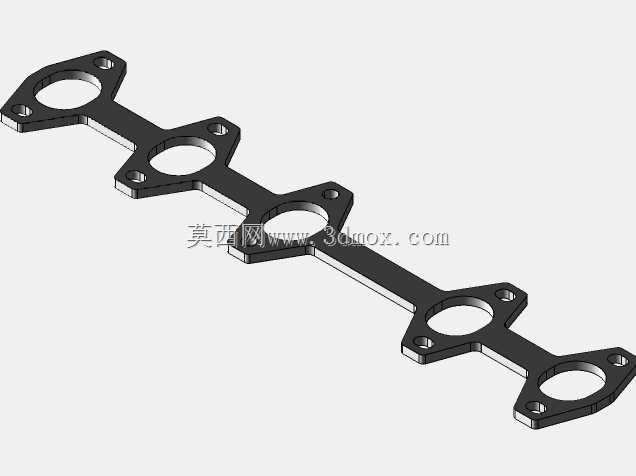

　　从结构布局看，零件采用长条形一体化平板设计，五个圆形通孔沿长度方向等距排列，与直列五缸发动机的排气道口一一对应。每个气道孔周围延伸出近似菱形的局部安装凸台，凸台上预留螺栓过孔，用于将法兰板压紧在气缸盖结合面上。相邻两个气道凸台之间通过收窄的连接筋相连，这种设计并非单纯为了节省材料，而是在保证整体刚性的同时，刻意降低法兰整体热容量，并为热膨胀提供一定的柔性变形空间。发动机运行时，各缸排气温度存在明显差异，长法兰若采用整块宽板结构，受热后容易产生较大弯曲应力；收窄筋条能够让局部热膨胀沿长度方向释放，减少结合面翘曲风险。

　　建模过程中，气道孔中心距必须严格参照缸盖排气道口位置控制，任何偏差都会导致密封带偏移、螺栓无法穿入或局部压紧力不足。每个气道孔外缘到法兰边缘的距离需要保留足够的密封宽度，既要满足垫片压紧面积要求，又不能过度外扩而与缸盖螺栓、冷却管路或周边附件发生干涉。凸台上的安装孔采用通孔形式，孔径与所选螺栓规格匹配，同时考虑装配公差与热态下的微量错位补偿。孔位周边局部加厚或形成凸台轮廓，可提升螺栓预紧力作用区域的局部刚度，避免拧紧时板面凹陷。

　　从实际安装边界判断，该法兰板的厚度属于典型薄板类密封连接件范畴。厚度过小会导致刚性不足，在螺栓压紧和热循环作用下产生翘曲；厚度过大则增加热容量、重量和材料成本，并可能改变歧管轴向安装位置。板面平面度是关键指标，密封区域不允许存在明显波纹、划痕或局部凸起，否则垫片无法充分贴合，会在冷热交变工况下出现漏气。对于三维建模而言，上下两个结合面应保持平行，气道孔轴线需垂直于安装面，螺栓孔位置度需按照装配要求进行约束。

　　在排气系统应用中，该类法兰板既可以作为原厂歧管的替换连接板，也可用于改装排气歧管、涡轮套件或等长芭蕉的接口制作。五缸发动机的点火顺序决定了排气脉冲并非均匀连续，法兰会承受频繁的温度冲击和振动，因此结构上需要兼顾强度与抗疲劳性能。连接筋的宽度、过渡圆角以及凸台外形都会影响应力分布，若转角处采用尖锐直角，模型在后续有限元分析或实际使用中容易形成应力集中；合理设置圆角过渡，能够让螺栓预紧应力和热应力更平滑地扩散。

　　从制造角度看，该零件轮廓适合通过激光切割、等离子切割、冲压或铣削加工获得。三维模型在绘制时应区分外形轮廓、气道孔、螺栓孔与密封面区域，避免将非加工面与密封面赋予相同要求。若后续用于焊接歧管，法兰背面还需考虑与排气管的焊接坡口或搭接止口；若用于垫片压紧式连接，则保持平整端面即可。模型中五个气道孔的排布方向、凸台朝向以及螺栓孔相对位置必须统一，否则左右镜像或批量加工时会出现装配错误。

　　在整车舱内布置方面，该法兰位于发动机侧面，周围空间紧凑，邻近缸盖、起动机、油轨、隔热罩和冷却管路。法兰外轮廓的菱形扩展并非随意造型，而是在满足螺栓孔边距的前提下尽量减小外形包络，避免与相邻部件发生触碰。连接筋收窄后还能减少对缸盖表面的覆盖面积，有利于热量散发和装配工具避让。对于维修场景，这种一体式法兰比分段式垫片压板更便于定位，安装时只需将五个孔与缸盖道口初步对齐，再依次按交叉顺序拧紧螺栓即可。
