SFU1204滚珠丝杠副带端部支撑座

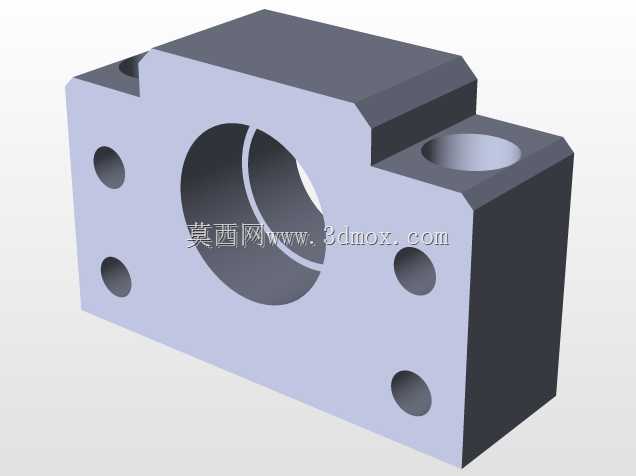

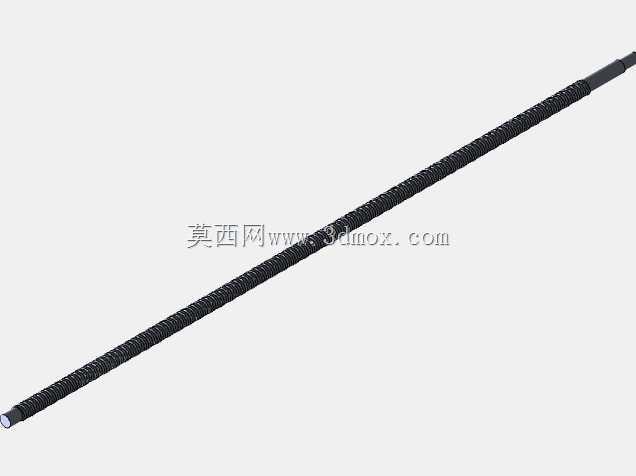

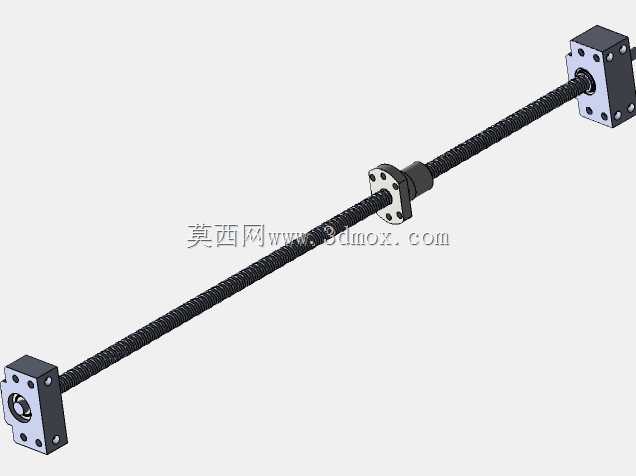

　　这套SFU1204滚珠丝杠副模型包含轧制丝杠、单法兰滚珠螺母以及两端的固定/支撑侧安装座，整体有效行程与安装长度按600mm级别布置，常用于桌面级3D打印机、小型数控雕刻机、点胶平台和轻载直线运动模组中。丝杠公称直径12mm，导程4mm，意味着电机每旋转一周，螺母沿轴向推进4mm，在保证一定分辨率的同时兼顾移动速度，适合Z轴升降或X/Y轴轻载往复传动。端部支架采用常见的BK/BF或EK/EF类支撑思路，一端通过角接触球轴承或深沟球组件承担径向与部分轴向载荷，另一端作为浮动支撑，用于补偿丝杠加工误差和热伸长，降低高速运转时的弯曲振动与附加弯矩。

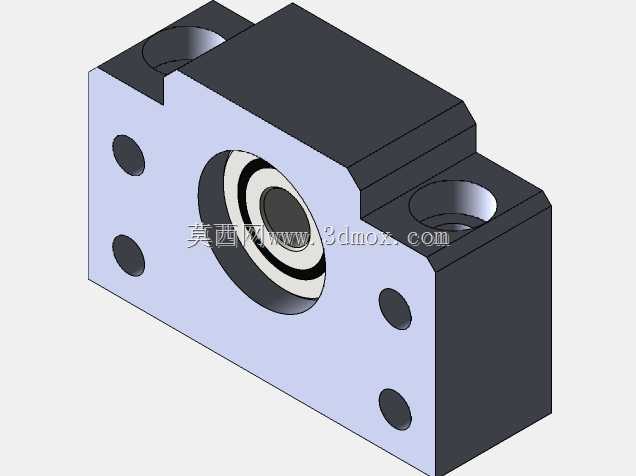

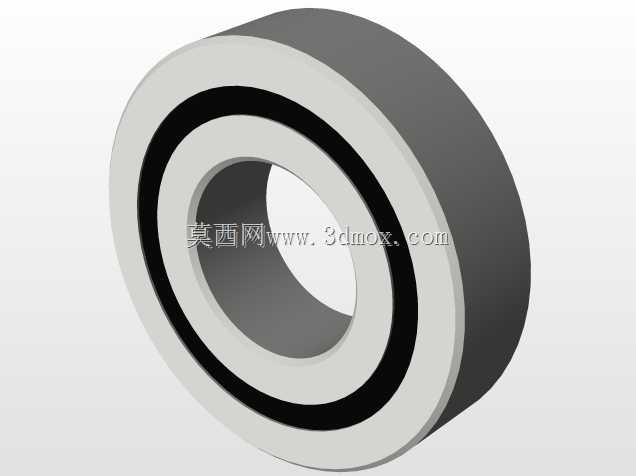

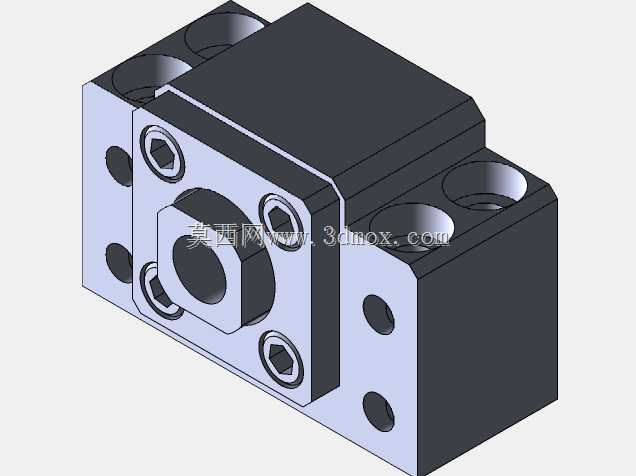

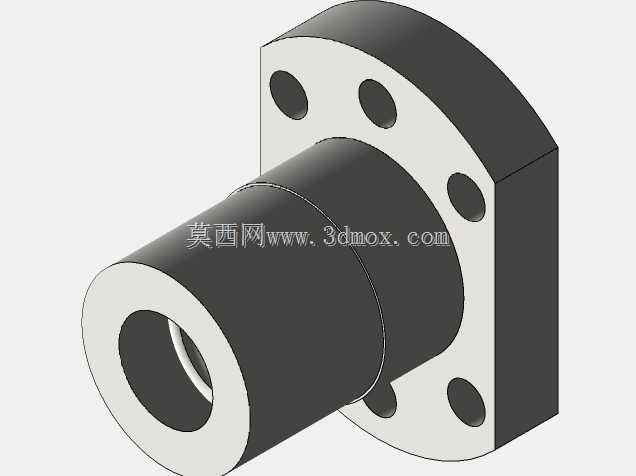

　　从结构设计角度看，滚珠螺母外部为带安装孔的法兰结构，可直接通过螺栓与移动滑台或连接板固定；螺母内部设有滚珠循环回路，将丝杠与螺母之间的滑动摩擦转化为滚动摩擦，因而传动效率明显高于普通梯形丝杠，反向间隙也更容易通过预紧或选配双螺母方式控制。模型中的端部支座带有轴承容纳腔、端盖、锁紧螺母和密封挡圈等结构，安装面预留了螺栓孔，便于在铝型材平台、钢板机架或机加工底板上定位。需要注意的是，该模型并非严格按某一厂家样本逐尺寸测绘，而是在3D打印机实际搭建过程中，依据不同来源零件结构整合而成，因此用于干涉检查、布局示意和选型沟通足够，但在出工程图或直接加工前，仍需对照所选供应商样本校核关键尺寸。

　　在实际设备布局中，丝杠通常通过联轴器与步进电机或伺服电机直连，也可经同步带轮减速后驱动。两端支撑座的同轴度、丝杠与导轨的平行度以及螺母座与运动平台的连接刚度，都会直接影响定位精度和运行噪声。若用于3D打印机Z轴，4mm导程能够在常用步进电机细分数下获得较小的层高分度；若用于X/Y轴，则需要结合电机转速、螺距和运动质量核算临界转速与惯量匹配。安装边界方面，除丝杠总长度外，还应预留螺母长度、法兰外径、支撑座宽度以及联轴器和电机座空间；在600mm长度下，丝杠长径比已经偏大，高速运行时需关注临界转速，必要时增加支撑、降低转速或提高张紧与对中精度。

　　建模时将丝杠、螺母、两端支座、轴承、端盖、紧固件等分别建为独立零件，有利于在装配体中检查运动行程末端是否与支座、联轴器或机架发生碰撞。螺纹滚道和滚珠循环部分可按外观表达简化处理，不必追求完全可制造的滚道型面；而安装孔位、法兰厚度、支座中心高、轴径和锁紧部位尺寸则应尽量准确，因为这些尺寸决定了电机座、导轨、滑块板和型材框架能否正确装配。对于结构工程师而言，这类模型的价值主要在于快速完成轴向空间规划、确认支撑跨距、评估螺母座高度以及与导轨滑块的相对位置；对于设备选型人员，则可据此判断1204规格在负载、速度、精度和安装空间之间是否平衡。

　　在轻载自动化设备中，滚珠丝杠副相比同步带传动具有更高的刚性和定位重复性，相比光轴加直线轴承的方案又能同时承担传动功能；但它对同轴度、润滑和防尘也更敏感。若环境中粉尘较多，应考虑增加丝杠防护罩、毛刷或刮屑片，并在装配时预留润滑通道。整体来看，这套带端部支架的SFU1204丝杠组件模型适合用于小型运动平台的方案设计、装配验证和教学演示，能够帮助工程师在细化设计前直观理解支撑方式、螺母接口和轴向布置关系。
