三叶草斜平面天线焊接定位工装

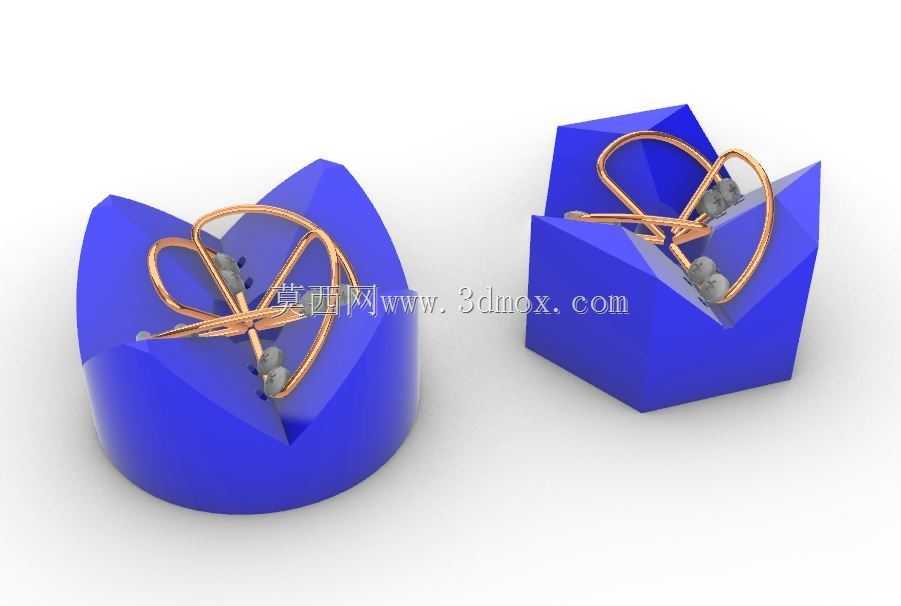

　　这套定位结构面向小型天线装配工序，核心解决三叶草形导线在斜平面上的成形与焊接一致性问题。实际产线中，细铜丝天线弯折后容易回弹，焊点位置也会因手工按压发生偏移，导致天线相位中心、驻波比和方向图出现离散偏差。把导线放入成型槽后，夹具能够同时约束三个叶瓣的空间角度、交叉点高度以及末端出线方向，使每一件产品在焊接前都处于相同几何状态。蓝色本体承担主要定位功能，其上部按照天线展开轮廓开出避让与承托槽位，斜平面不是单纯的外观斜面，而是用来匹配天线辐射体所需的安装倾角。槽体宽度略大于导线直径，既方便取放，又能限制导线侧向窜动；交叉区域做了下沉处理，避免多层导线叠放后顶起，保证焊点附近贴合稳定。端部灰色压块用于固定导线端头，可通过螺钉锁紧，

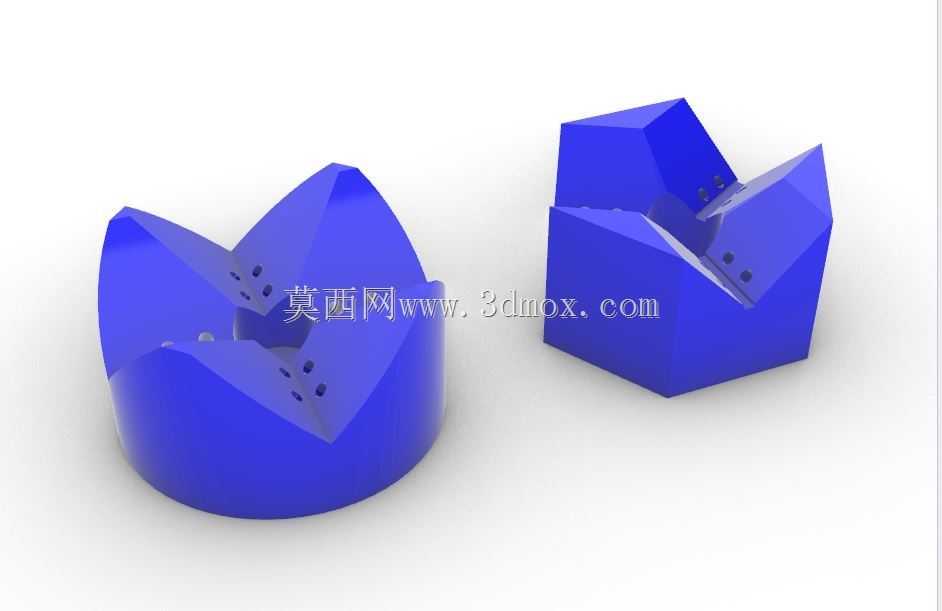

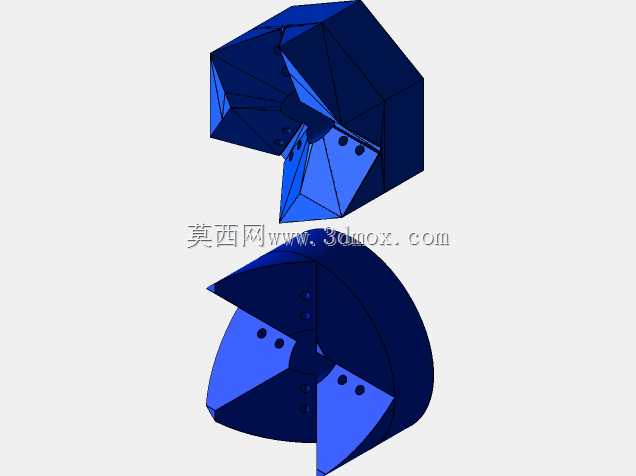

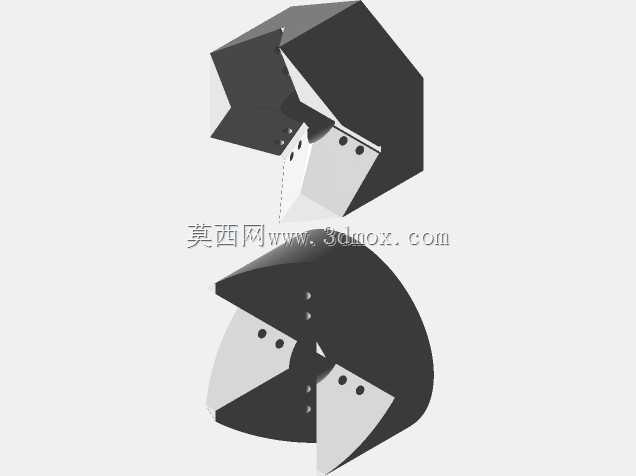

　　装配状态下导线仍保留微量调整余量，便于在焊接前做细微弯曲校正。这种“槽定位+端部压紧”的方式，比单纯靠手或镊子夹持更稳定，也减少了焊接热影响区附近的外力扰动。从结构设计角度看，本体采用块状实体有利于吸收焊接时的局部热量，降低细导线快速散热造成的虚焊风险；底面平整，可直接放在工作台面上使用，也适合进一步固定到小型焊接工位或旋转支架上。两种本体形态对应不同装配边界：圆柱形版本占地集中，适合单工位手工操作；多边形版本侧面更平直，便于并排布置或增加侧向基准。两者的定位槽逻辑一致，均围绕三叶草天线的中心交叉点建立约束，保证叶瓣之间的夹角、翘起高度和倾斜方向重复可控。安装边界方面，需在本体周围预留手指取件空间和烙铁操作空间，

　　压块螺钉的运动方向不应与导线出线方向干涉。若接入自动化焊接，可将底面作为主定位面，在侧面增加销孔或夹紧边，使夹具与变位机、送丝机构或点焊机平台连接。槽口转角处应避免锐边夹紧细线，表面粗糙度需控制在不划伤镀层的范围内；压紧力不宜过大，以导线不发生位移为准，防止铜丝产生塑性压痕。焊接完成后，先松开端部压块，再沿天线轴向轻提取出，可避免刚凝固的焊点受扭。对于多品种小批量生产，这类夹具还可通过更换上部定位块来适配不同线径或叶瓣尺寸，下部基座保持通用，从而降低治具制作成本并缩短换型时间。整体结构没有复杂运动副，维护重点在于清除焊渣、检查槽口磨损以及确认压块螺钉锁紧力，适合通讯天线、小型射频组件和传感器引线焊接等对空间形位要求较高的装配场景。
