十五齿尖齿形链轮传动组件设计

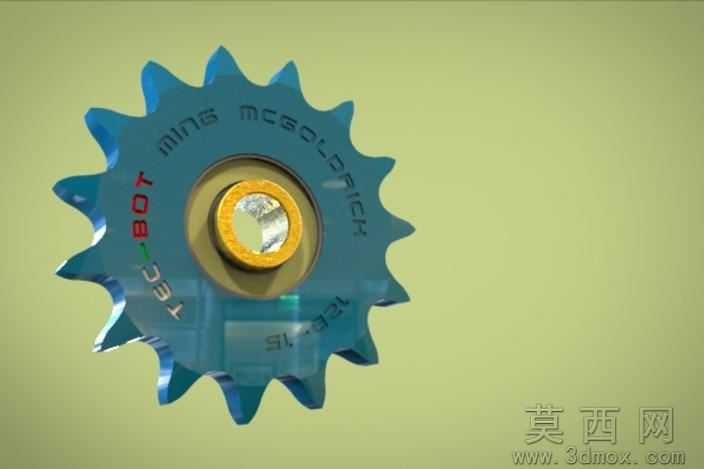

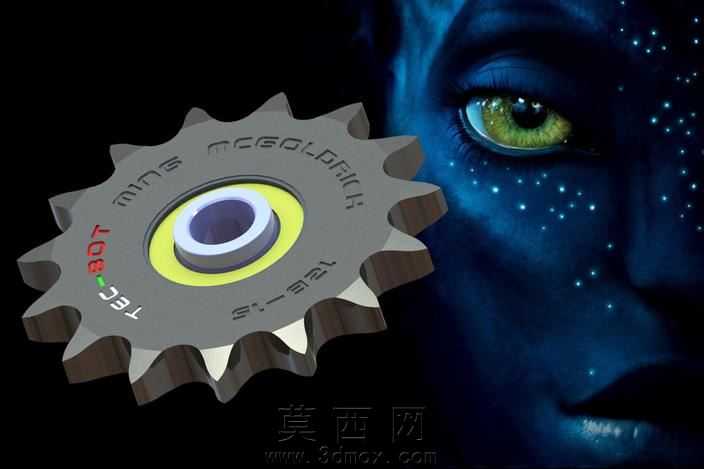

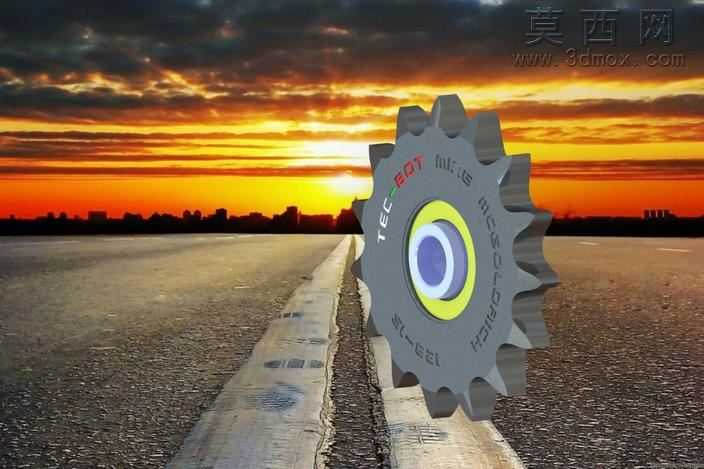

本作品为十五齿尖齿形链轮传动组件，采用三维参数化建模方式完成整体结构设计，建模过程中先依据链轮齿形的啮合参数完成齿廓曲线的精准绘制，通过拉伸、阵列等特征操作生成链轮基体，齿尖部分做了适配传动需求的倒角处理，避免啮合过程中出现卡滞、磨损过快的问题。中心位置设计有适配标准不锈钢轴的安装孔位，孔位周边做了同轴度公差约束，保证装配后运转的同心度，两侧配置带橡胶密封件的轴承结构，轴承外圈与链轮内孔采用过盈配合设计，密封件可有效阻挡外界粉尘、水汽进入轴承滚道，提升组件在复杂工况下的使用寿命。渲染阶段分别采用不同渲染器完成效果呈现，其中Photoview360渲染时为链轮主体赋予合金钢材质，表面做哑光金属质感处理，齿面添加细微的磨削纹理还原真实机加工效果，轴承部分分别赋予金属亮面与橡胶哑光材质，区分不同部件的质感差异；Keyshot渲染时选用阳极氧化铝材质预设，调整材质的粗糙度与反射参数，呈现出金属零件的精致质感，背景选用深色渐变环境突出主体结构，同时添加柔和的环境光与轮廓光，清晰展现链轮的齿形轮廓、层级结构与装配关系。设计过程中充分考虑了组件的通用性与实用性，齿形参数符合通用链传动的啮合标准，可直接适配对应规格的传动链条，中心轴承的选型兼顾了承载能力与转动顺滑度，整体结构紧凑，装配关系清晰，既可以作为独立传动部件应用于小型输送设备、传动机构中，也可作为机械设计教学的典型案例，帮助学习者掌握链轮类零件的建模方法、装配约束逻辑与工业渲染的材质调整技巧，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整齿数、孔径、齿厚等核心参数，适配不同的传动场景需求。
