绿头圆形螺纹安装按钮开关结构

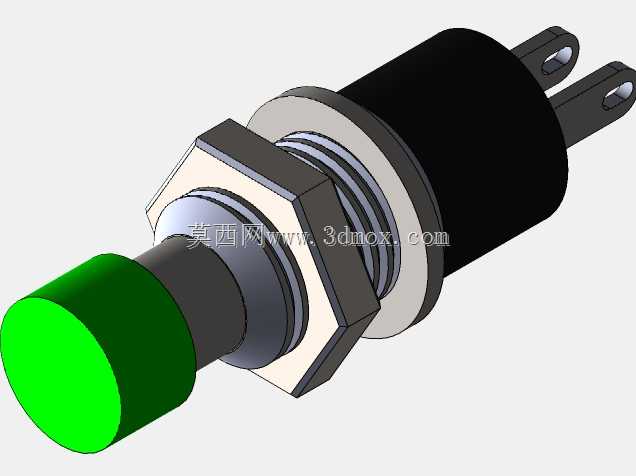

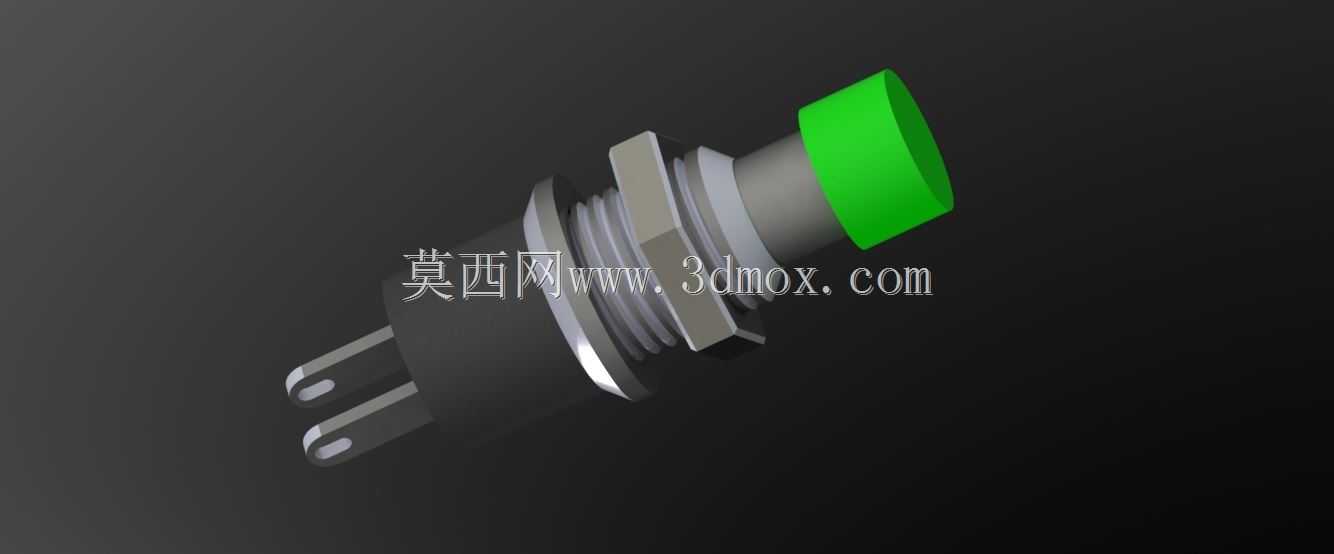

　　这类圆形按钮常见于控制柜面板、小型设备操作面、测试治具和教学实验台，主要承担启动、停止、复位、点动或信号确认等输入功能。绿色头部通常在工程习惯中对应启动、接通或允许操作，因此在排布面板时，它往往与急停、停止、电源指示等元件形成明确的颜色区分，帮助操作者快速识别动作含义。模型呈现的是典型螺纹套筒式按钮结构，前端为圆形按压帽，中段带外螺纹和锁紧螺母，后端保留两片插片式接线端，整体形态适合从面板正面穿装，再由背面螺母压紧固定。

　　从实际选型角度看，这类按钮的关键边界并不只是外观直径，而是面板开孔、螺纹长度、头部突出高度和后端接线空间。螺纹段需要匹配控制柜板材或设备面板厚度，过短会导致螺母无法有效咬合，过长则会在柜内占用多余深度，并可能与线槽、端子排或其他元件发生干涉。锁紧螺母除了提供轴向压紧外，还决定按钮在频繁按压下是否会发生转动或松动；如果设备存在振动工况，通常还要考虑防松垫圈、并紧螺母或点胶防松措施。模型中六角形锁紧部位的表达，有利于在三维布置时检查扳手操作空间，避免面板开孔过密而无法装配。

　　按钮头部采用圆柱加端面的造型，按压面略高于安装面，手指接触区域集中在绿色帽端。这种设计的优点是结构简单、成本较低、视觉识别直接；缺点是防护能力和手感取决于具体密封圈与帽体配合。若用于多尘、油污或溅液环境，需要在头部与套筒之间增加密封结构，并在型号上选择相应防护等级；若用于普通室内电控柜，则该结构已经能够满足常规操作需求。头部直径会影响误触概率和按压舒适度，直径过小不利于戴手套操作，直径过大则会挤占面板空间，因此在密集排布的操作盒中，需要结合相邻按钮中心距、标签区域和手指活动范围统一校核。

　　后端插片式接线适合快速插接端子，相比螺钉接线，在批量装配时能提高接线效率，也有利于标准化线束加工。但插片宽度、厚度和插入方向必须与配套端子一致，否则会出现接触不良、端子松脱或插拔困难。三维建模时需要准确表达两片插片的间距、伸出长度和朝向，因为这直接影响线束走向和装配顺序。若按钮后方空间狭窄，插片方向还会决定导线是向上、向下还是侧向引出；在布线紧凑的箱体中，即使按钮本体能够装入，接线端子和导线弯曲半径也可能成为最终限制因素。

　　结构设计上，该按钮可拆分为按压帽、驱动杆、壳体、螺纹套、锁紧螺母、触点基座和接线插片等部分。按压帽将外力传递到内部触点机构，壳体负责保持运动方向并提供安装强度，螺纹套承担面板固定，触点基座则容纳动触头、静触头和复位弹性件。虽然模型外观没有完全展示内部触点，但从外部比例可以判断其属于小型信号或控制级按钮，适用于控制回路而不是直接接通大功率负载。工程应用中，按钮触点容量、负载性质和通断电压必须与继电器、接触器或PLC输入回路匹配，不能仅凭外形决定使用场景。

　　在三维布局阶段，应先建立面板开孔特征，再检查按钮前后空间。前端需要预留手指按压和标签位置，后端需要预留接线、扎带、线束弯曲以及维护拆卸空间。对于多按钮并排布置的情况，除了满足开孔中心距，还应考虑操作顺序和防误触要求：启动按钮可布置在右侧或上方，停止按钮宜靠近操作者容易触及的位置，急停按钮则需单独采用更大的蘑菇头形式并避免被其他元件遮挡。该模型中的绿色按钮适合作为普通启动或确认输入件，若用于安全相关停止功能，则不能替代符合安全标准的专用急停元件。

　　从建模质量看，外螺纹、螺母扁位、插片厚度和头部倒角都属于需要重点控制的几何细节。螺纹不必在所有装配中完全还原真实牙型，但公称直径、长度和配合位置必须准确，否则会影响面板开孔与螺母装配仿真。插片端部可做轻微导入倒角，便于端子插接；头部与壳体之间的台阶则要体现实际装配关系，避免在渲染或工程图中出现零件互相穿透。对于设备制造商而言，这类按钮虽然是小件，却直接关系到面板装配工艺、维护便利性和操作安全性，因此在结构数字化设计中仍需按真实安装边界认真处理。
