微型减速齿轮传动挤出送料机构

　　这套结构的核心并不是整机外壳，而是前端由多级齿轮、安装板和输出轴组成的减速传动单元。它常见于小型挤出式成型设备、笔式送料装置以及需要低速稳定推力的桌面执行端，用来把电机的高转速低扭矩转换为输出轴端的低转速高扭矩。实际使用中，耗材或推杆经过导向通道进入传动区，齿轮组按固定传动比逐级啮合，最终由输出轴带动压紧轮或螺杆完成定量送进。

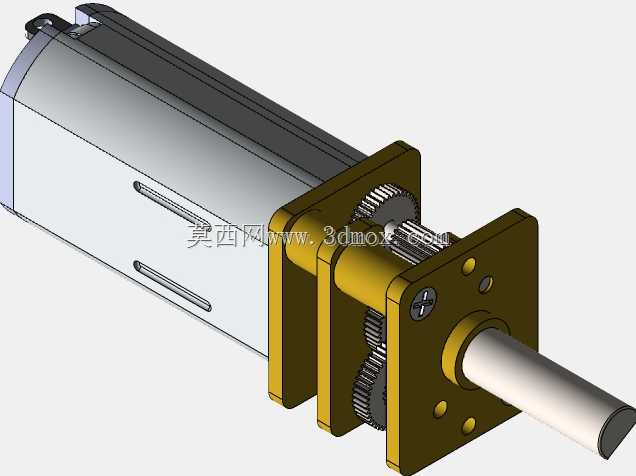

　　从布置上看，动力源位于筒状壳体内部，前端通过两级或多级平行轴齿轮把运动传递到输出轴。齿轮采用薄片式叠层结构，有利于在有限轴向空间内获得所需减速比，同时降低单件加工厚度。安装板承担轴承定位、轴系支撑和外部连接三种作用，板上预留的多个孔位可用于紧固、定位以及与前端执行模块对接。输出轴从前端板中心伸出，轴肩与板件之间形成明确的轴向限位，避免受载后齿轮啮合位置发生偏移。

　　设计这类机构时，首先要确定的是输出端所需的线速度和推力，而不是单纯追求大减速比。减速比过小，送料会出现脉冲感，成型线条粗细不均；减速比过大，则会降低响应速度，甚至在快速回退时造成滞后。齿轮模数、齿宽和中心距需要围绕电机扭矩、许用接触应力以及装配误差综合平衡。对于桌面设备而言，噪声同样是约束项，因此齿轮侧隙不能压得过小，否则在正反转切换时容易产生卡滞和尖啸；侧隙过大又会影响回退精度，通常需要通过轴孔公差、板件定位精度和齿轮厚度配合来控制。

　　壳体部分采用近似矩形截面的筒身，表面开设长槽，既可以减轻重量，也为内部走线、散热或观察传动状态留出空间。前端与减速箱连接的位置形成台阶面，装配时该面可作为轴向基准，保证电机轴与第一级齿轮的同轴度。输出端法兰板尺寸决定了整个执行头的安装边界，板上孔位呈非对称分布，能够防止装反，并便于在支架上快速定位。若将其用于笔式绘图或点胶场景，输出轴可替换为夹笔轮、推杆或螺杆连接件；若用于熔融成型，则可在前端进一步连接加热块、喷嘴和散热管。

　　安装边界方面，筒身长度主要受电机长度和齿轮组轴向堆叠尺寸控制，前端板的宽度和高度则决定了相邻部件的最小避让距离。输出轴中心线应与送料通道保持严格平行或同轴，任何偏角都会使耗材受力不均，长期运行后出现磨损加剧、步进失步甚至堵转。结构设计时还需考虑维护性：齿轮区应能够在不拆卸电机主体的情况下打开检查，紧固件位置要避开齿轮运动轨迹，输出轴端部应保留拆装空间，便于更换磨损件或调整压紧力。

　　在工程建模过程中，这类模型最容易被忽略的是运动包络和装配顺序。齿轮转动时的齿顶圆、输出轴连接的夹具以及紧固件头部都可能在实际运动中与壳体或前端板干涉，因此需要在三维环境中按极限位置逐一检查。装配顺序上，应先固定中间轴和齿轮，再扣合前端板，最后装入电机；若板件定位孔没有设计足够的导入倒角，批量装配时会明显增加工时。整体来看，该结构强调的是小空间内的扭矩转换、稳定送进和便于集成，适合作为桌面成型设备、轻载推送机构以及实验性传动装置的基础执行单元。
