冲击式水斗水轮机转轮结构设计

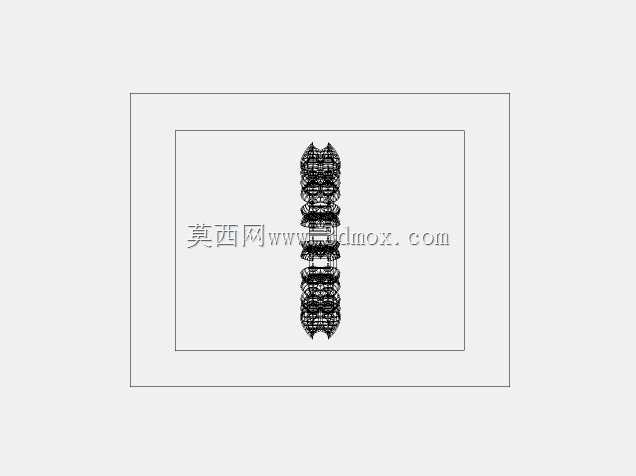

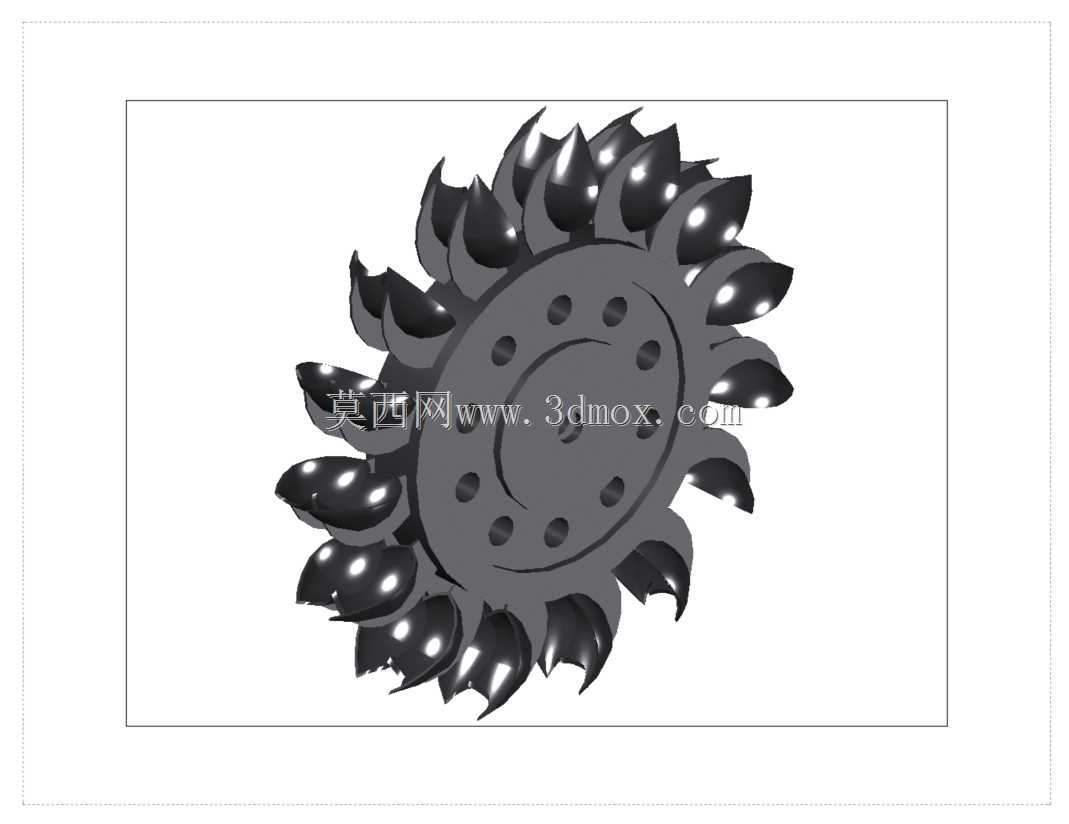

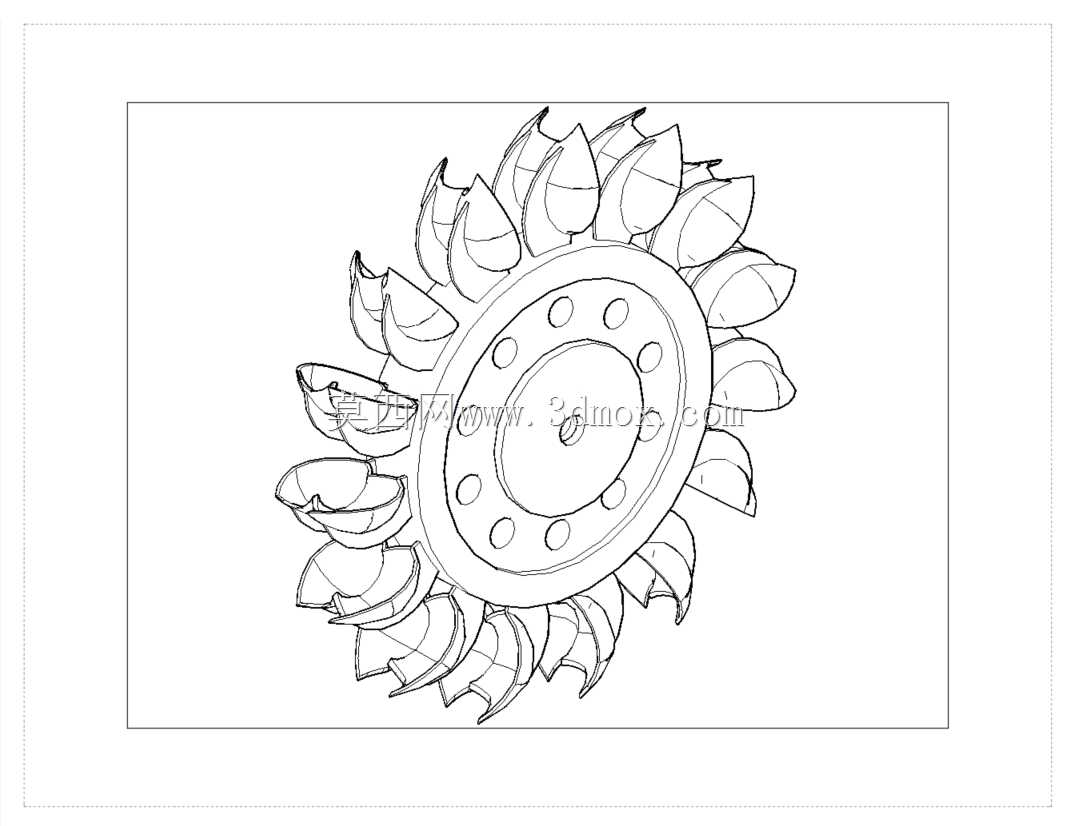

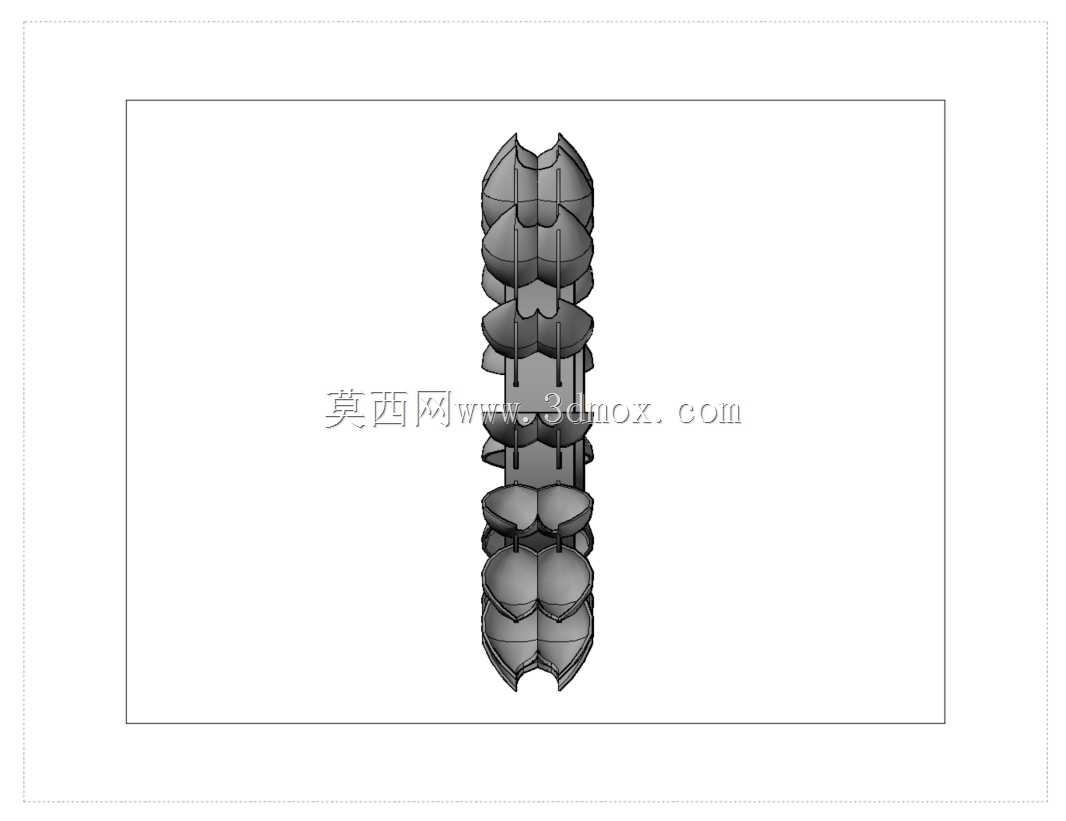

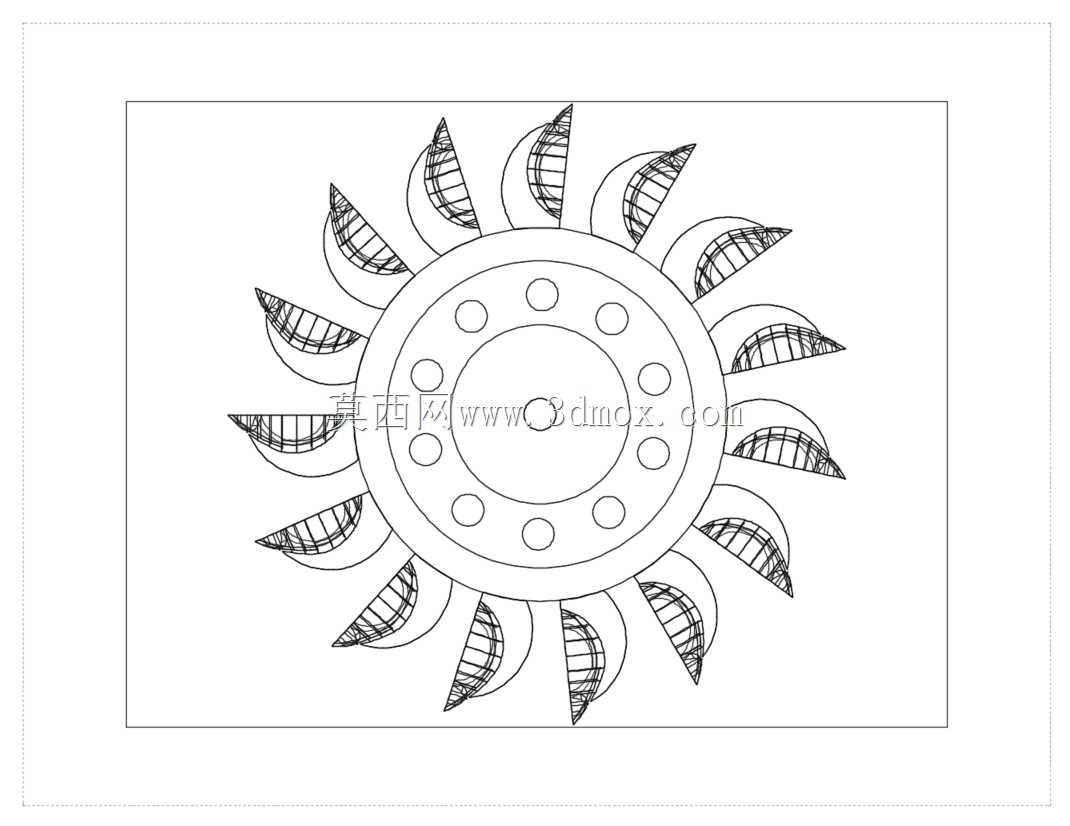

　　该模型呈现的是冲击式水轮机的核心做功部件——水斗式转轮，整体为轮盘外缘均布水斗的盘状转子结构。水斗呈对称双凹勺形，沿圆周方向密集排列，用于承接喷嘴射出的高速水射流，将水流动能转化为转轮旋转的机械能。轮盘中心区域布置有多层环形分布的连接孔，既可用于与主轴轮毂进行螺栓联接，也可作为减重孔降低转子转动惯量，改善启停响应特性。

　　从实际工程应用看，这类转轮多用于高水头、小流量的水力发电场景，常见于山区引水式电站、高水头蓄能机组及小型独立供电系统。与混流式、轴流式反击式水轮机不同，水斗式转轮在大气环境中工作，水流冲击水斗后顺势向两侧排开，不依赖流道内的水压反作用，因此对水头变化适应性较强，在部分负荷工况下仍能保持较高效率。喷嘴开度调节配合折向器动作，可在负荷骤变时快速偏转射流，避免机组超速。

　　设计水斗时需要重点考虑射流中心线与水斗分水刃的相对位置。理想状态下，射流应尽量击中水斗中部并被分水刃均匀分流，使水流沿两侧工作面平滑转向，在出口处获得接近反向的相对速度，从而最大化动量交换。水斗间距与数量需匹配转轮直径和射流直径：斗数过少会造成射流漏损，斗数过密则增加摩擦损失并加重结构重量。该模型中密集排列的水斗说明其面向较小射流直径或较高转速工况，外缘轮廓形成连续的冲击承接面。

　　结构强度方面，水斗根部与轮盘连接处是应力集中最显著的区域。高速水射流反复冲击会引发交变载荷，长期运行可能出现疲劳裂纹、气蚀剥蚀和泥沙磨损。实际设计中通常对根部进行大圆角过渡，并对水斗工作面进行硬化处理或采用抗磨蚀材料。建模时需要保证每个水斗沿圆周阵列后相位一致，分水刃、缺口与背面排流空间互不干涉，使前一个水斗转出射流区时，后一个水斗能及时进入承接位置。

　　安装边界上，转轮需围绕主轴中心线做高速旋转，因此中心孔、螺栓分布圆与端面跳动必须严格控制。轮盘背面要预留与轮毂、锁紧螺母及制动盘配合的空间；外缘水斗尖端与机壳内壁之间应保持安全间隙，既要防止旋转碰擦，也要避免间隙过大造成飞溅能量损失。轴向位置还需与喷嘴射流高度对齐，若整体偏上或偏下，都会使射流偏离水斗最佳受力区，引起振动和效率下降。

　　从三维建模思路看，这类零件适合先建立单个水斗的工作面曲面，再通过回转阵列完成整体造型。水斗曲面不能只追求外观光顺，还要体现水流进入、转向和排出的连续路径；分水刃处应保持锐利而连续，背面则需留出足够空间让废水离开转轮。中心孔系应按照联接标准确定分布圆直径、孔径与数量，并校验螺栓装拆空间。完成实体后，可进一步做动平衡校核、水斗根部应力分析以及旋转干涉检查，为后续工程图绘制、数控加工和装配提供可靠依据。
