自行车传动外链片销轴组件结构设计

　　该链节组件为自行车链条的基础外链单元，承担相邻内链节的铰接与动力传递作用，在整车传动系统中处于飞轮与牙盘之间的闭合挠性传动路径上。日常骑行过程中，踏板输入的扭矩通过曲柄传递至牙盘，再由逐节铰接的链条将扭矩输送至后轮飞轮，外链片需要在反复张紧、松边交变载荷以及变速过程中的横向偏移工况下保持结构稳定。

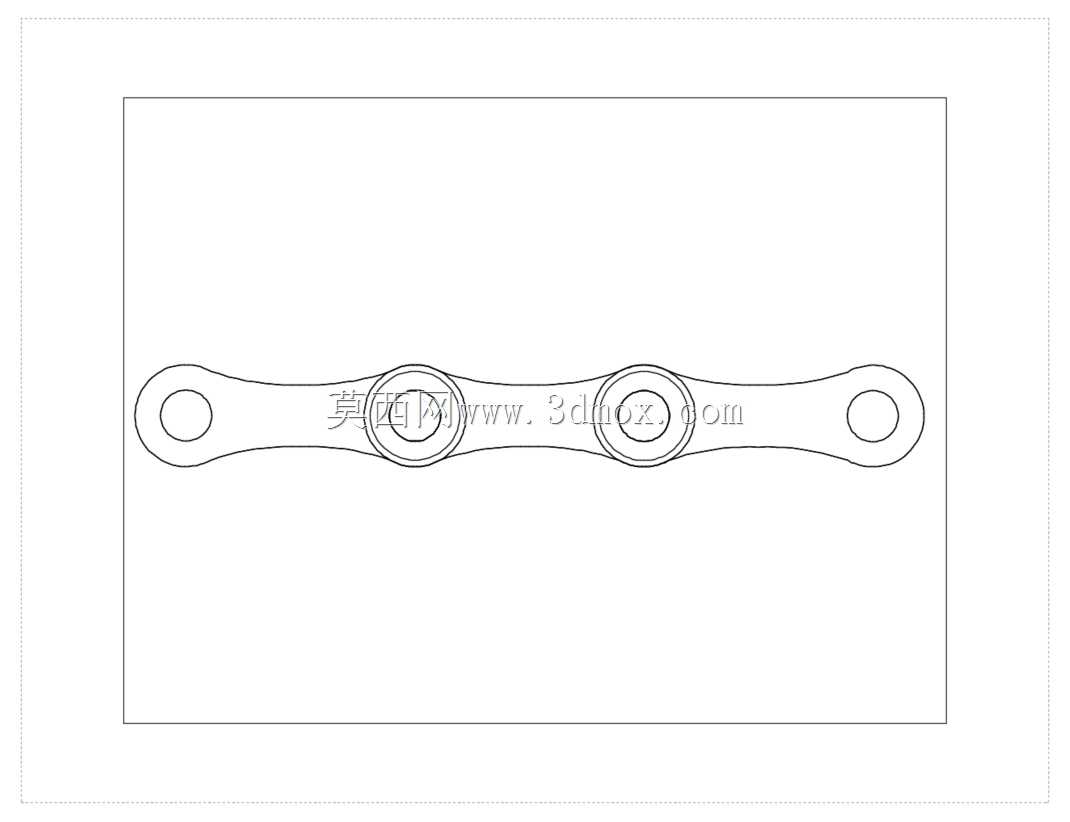

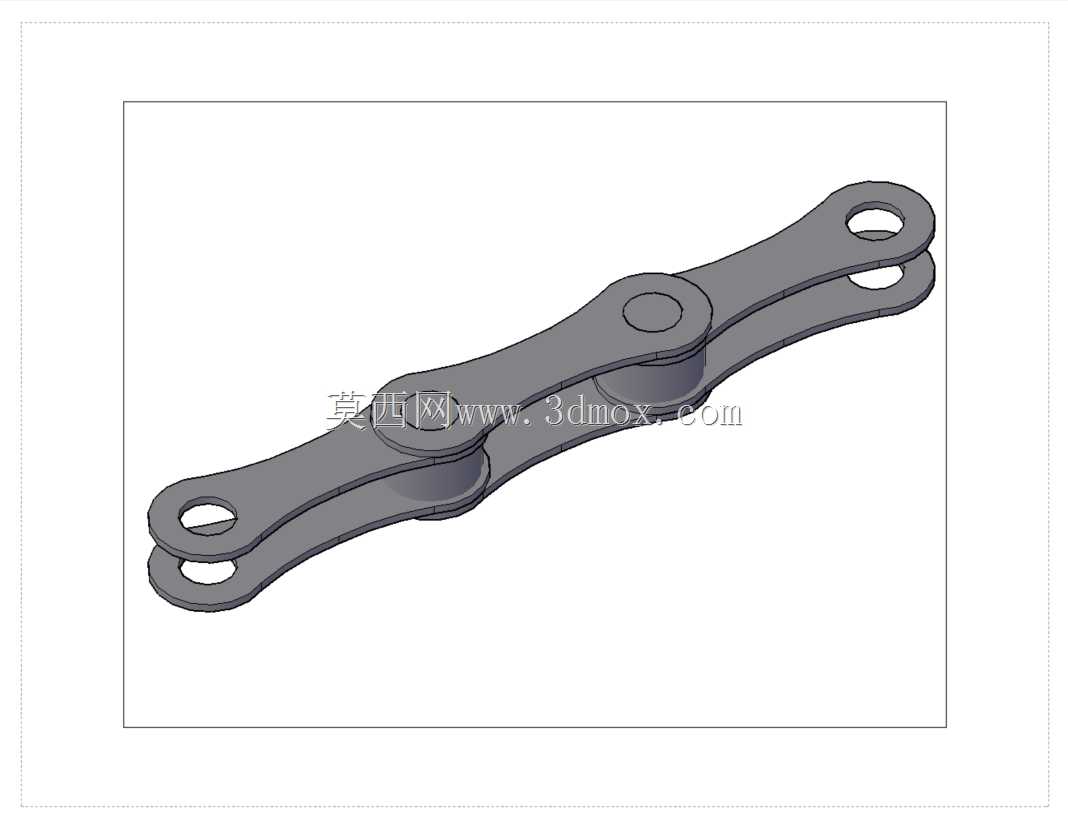

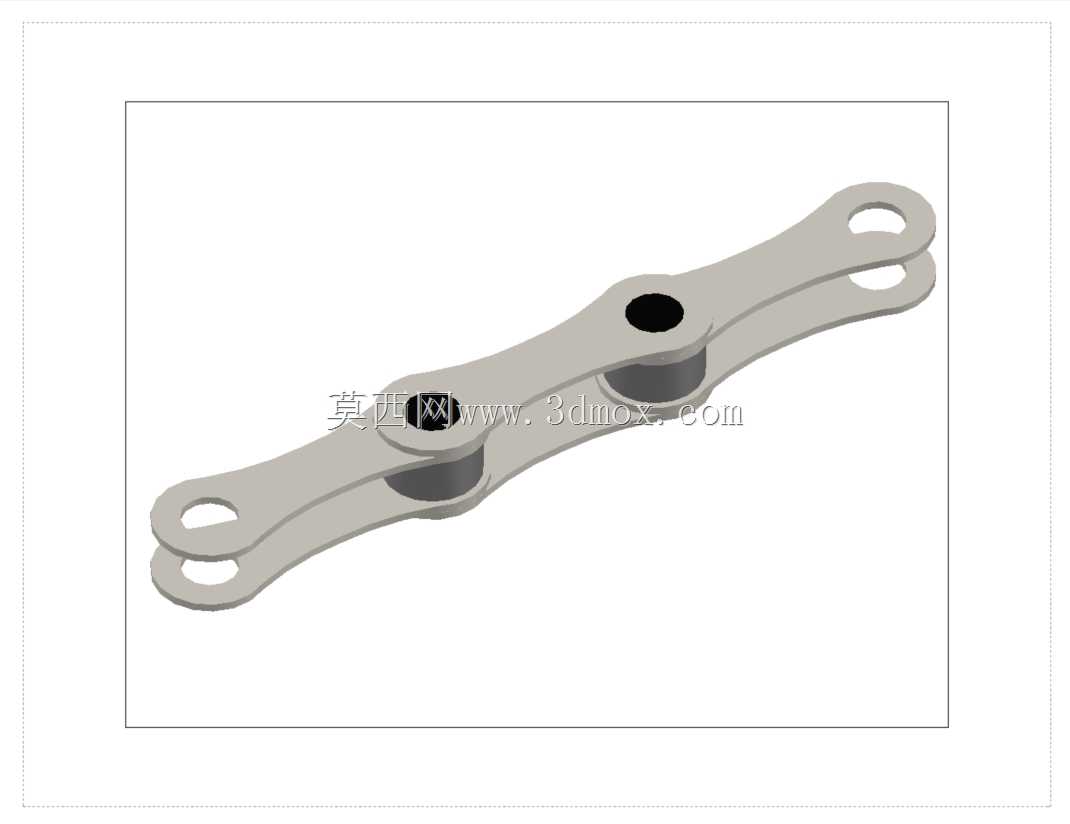

　　从结构组成看，该单元包含两片对称布置的外链板、两根压装销轴以及配套的衬套衔接区域。外链板采用两端带孔的长条形平板结构，板身沿受力方向做了平缓的宽窄过渡，两端孔位中心距为链节的核心节距尺寸，直接决定链条与齿盘啮合的匹配性。销轴与外链板孔采用过盈压装固定，销轴中段则与相邻内链节的衬套形成转动副，使链条在绕经牙盘、飞轮时能够顺畅弯折。

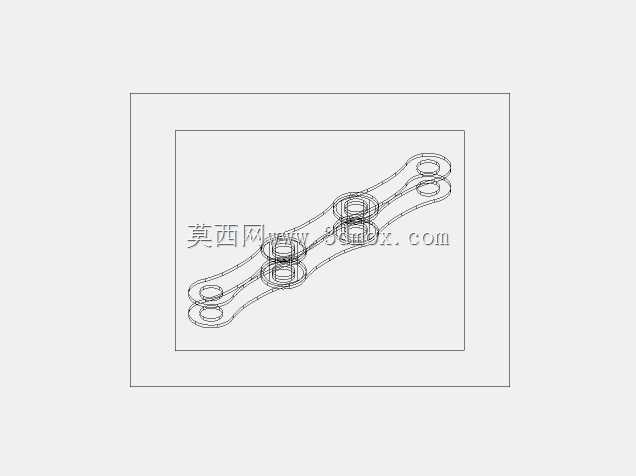

　　建模时先以节距为基准建立外链板轮廓，两端销孔的同轴度、板厚方向的对称性需要优先约束，避免两片链板压装后出现错位。销轴的圆柱面与链板孔之间设定压装配合边界，中段转动区域保留与衬套配合的径向间隙。整体装配后需验证链节绕销轴转动的角度范围，该范围需满足链条包绕最小齿盘时的弯折需求，同时控制外链板与内链板侧板之间的侧向间隙，间隙过小会造成铰接卡滞，过大则会在变速时产生明显晃动并加剧磨损。

　　外形尺寸方面，外链板总长度由节距与两端孔边距共同决定，板宽需避开齿盘齿槽侧壁，防止啮合过程中发生干涉。销轴伸出链板外侧的长度需控制在铆头成型所需范围内，过长会增加剐蹭风险，过短则无法保证压装后的连接强度。安装边界上，该外链节必须与对应规格的内链节配对使用，侧向总宽度需匹配飞轮齿片间距与前拨链器的导板间隙；当链条发生横向变速偏移时，外链板侧面会与齿片锥面接触并完成换挡导向，因此板端外缘的倒角与轮廓弧度会直接影响变速顺滑度。

　　在实际使用场景中，链节不仅承受拉伸载荷，还会在颠簸路面受到冲击载荷，销轴与衬套的转动区域是磨损高发位置。设计中通过链板轮廓的等强度过渡降低应力集中，孔周区域作为应力集中点，板身截面在孔间区域适当收窄以适配载荷分布。该类结构同样可迁移至输送链、摩托车链等类似铰接传动场景，区别主要体现在节距、板厚与销轴直径的参数匹配。建模过程中对铰接转动副、压装固定关系以及侧向间隙的还原，能够为后续链条总成装配、齿盘啮合校验以及运动仿真提供准确的基础单元。
