啮合式正齿传动组件结构设计

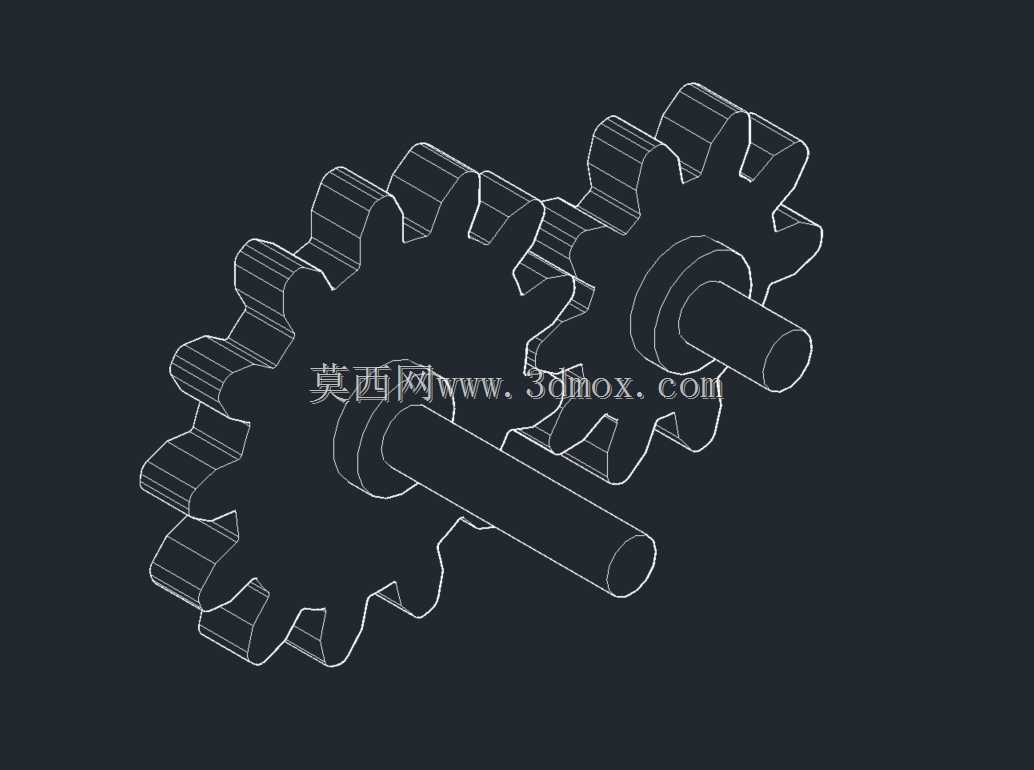

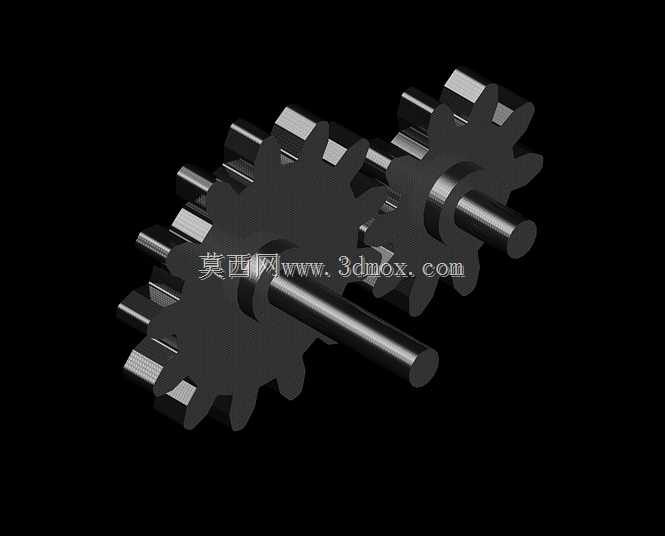

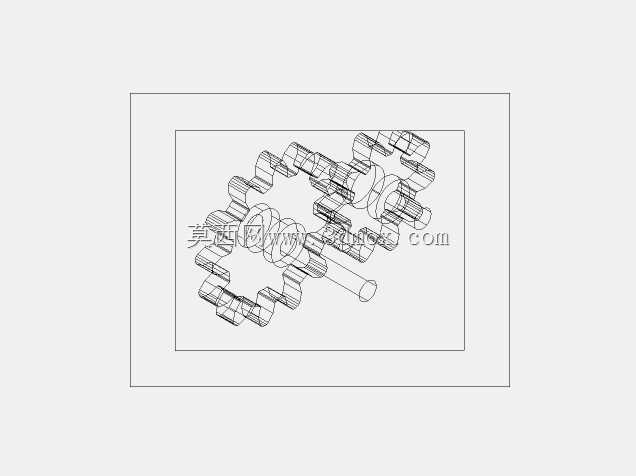

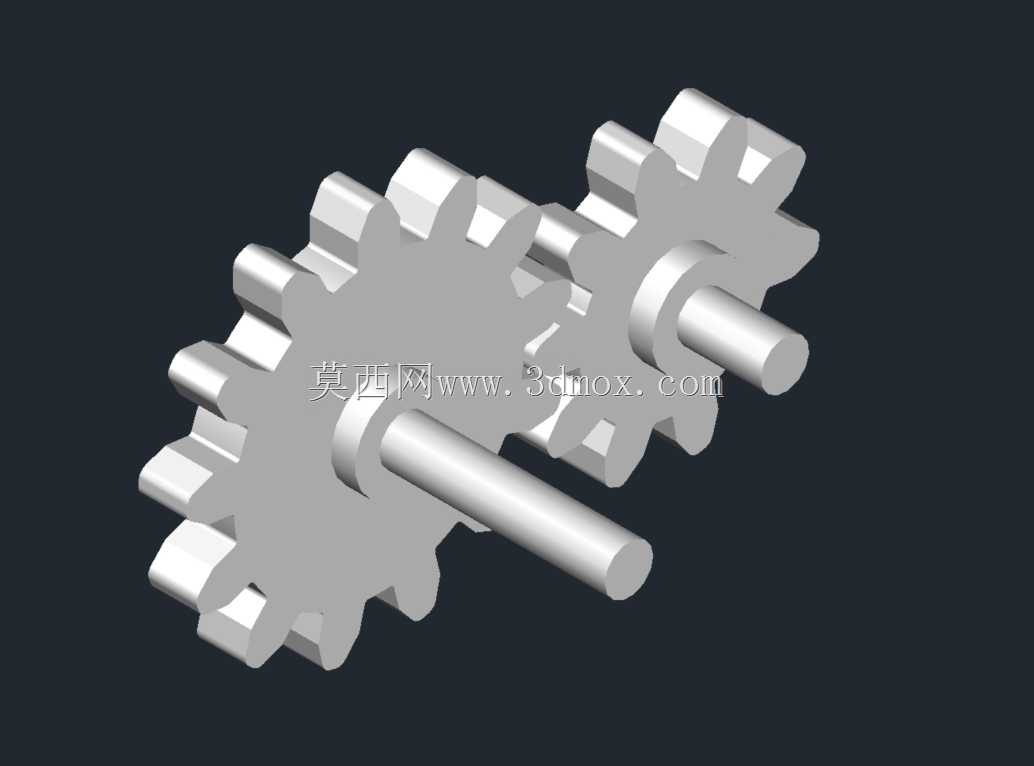

　　这套正齿传动组件的建模核心，是还原平行轴间定比传动的真实配合状态，两个带轴直齿轮的齿形完全遵循渐开线生成逻辑，齿顶高、齿根高与齿厚的比例均按标准模数匹配，齿侧预留的微量间隙既保证啮合时不发生卡滞，也能补偿加工与装配带来的形位误差。从实际应用场景来看，这类结构常见于低速重载的动力传输工位，比如小型输送线的驱动端、工装夹具的动力分配单元、轻工设备的进给机构，不需要换向、也没有大轴向载荷的场合，正齿轮的传动效率优势能充分发挥，相比斜齿轮它没有轴向分力，对支撑轴承的选型要求更低，整体结构的装配复杂度也更小。

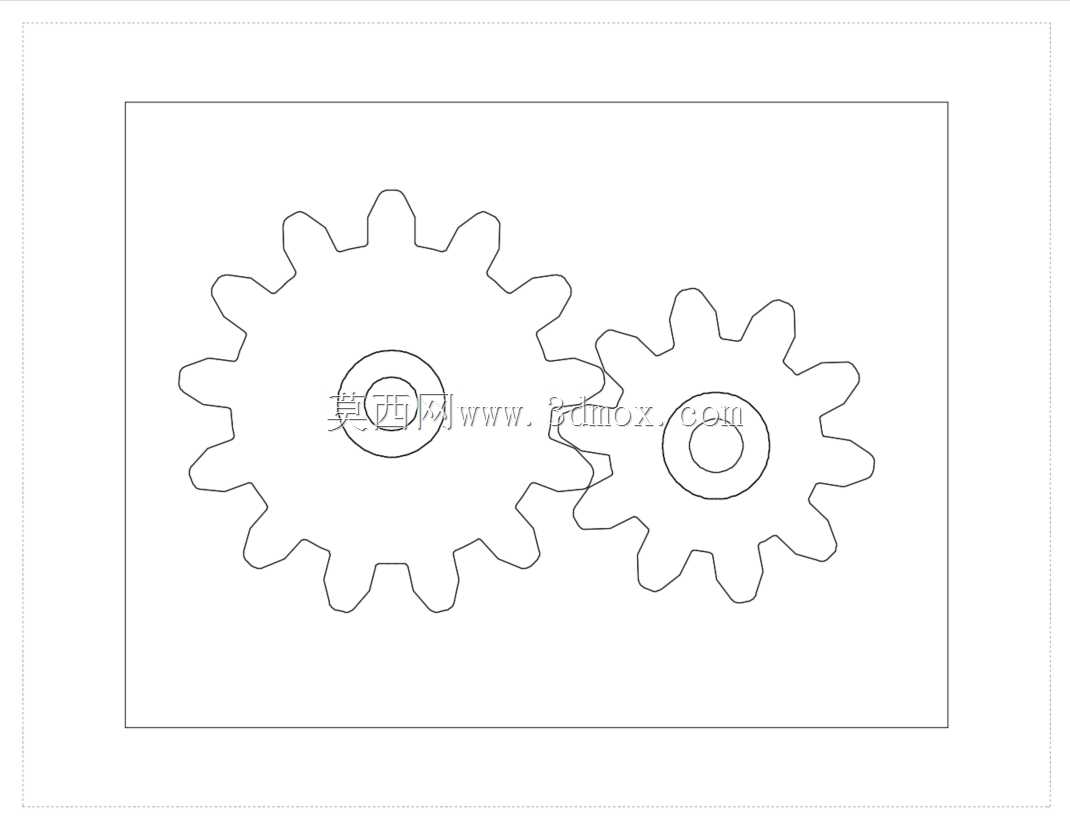

　　建模过程中首先确定的是两轴的中心距，这个尺寸直接决定传动组件在设备里的安装边界，轴段的直径与长度要匹配对应轴承、挡圈的安装位，轴肩的位置用来给齿轮做轴向定位，避免运转过程中齿轮发生窜动。齿部的建模没有做简化处理，每一个齿槽与齿廓都完整生成，在做干涉检查时可以直观看到啮合全周期的接触状态，从齿顶入啮到齿根出啮的全过程，两齿轮的齿面不会出现穿透或间隙突变的情况，这也验证了齿形参数与中心距的匹配合理性。

　　从功能特性上，这套组件的传动比由两齿轮的齿数直接决定，输入轴的转速经过齿部啮合后按固定比例传递到输出轴，没有打滑丢转的问题，传动精度能够满足普通工位的定比传输需求。齿轮与轴采用一体化的结构形式，省去了键连接的装配环节，在小尺寸、轻载荷的应用场景下，这种结构的同轴度更容易保证，也不会出现键槽松动导致的传动间隙。轴的两端预留的光轴段，既可以直接装配支撑轴承，也能根据安装需求加装联轴器、带轮等外接件，适配不同的动力输入输出形式。

　　设计思路上没有做多余的装饰性结构，所有几何特征都服务于装配与传动需求：齿端的微小倒角是为了装配时更容易导入啮合位置，也避免齿端锐边在搬运、装配过程中产生磕碰伤；轴端的倒角则方便轴承、隔套的压装，减少装配时的刮擦。整个组件的外形轮廓规整，没有突出的异形结构，在设备内部布置时不需要预留过大的避让空间，安装座的孔位只需对应两轴的中心坐标加工即可，对安装基面的形位公差要求主要集中在两孔的平行度上，只要平行度控制在合理范围，就能保证齿面全宽均匀接触，避免偏载导致的局部齿面磨损过快。

　　在做结构校验时，还可以通过模型直接测量齿根的过渡圆角尺寸，这个位置是轮齿受载时的应力集中区，合理的圆角半径能大幅降低断齿风险，模型里保留的完整圆角特征，也为后续的有限元强度校核提供了准确的几何基础。对于需要改型的场景，只需要调整模数、齿数、齿宽以及轴段的相关参数，就能快速衍生出不同传动比、不同承载能力的系列化组件，不需要重新搭建整体的装配逻辑，这种参数化的建模思路也能提升同类传动件的设计效率。
