有限元分析用直齿齿轮轴结构设计

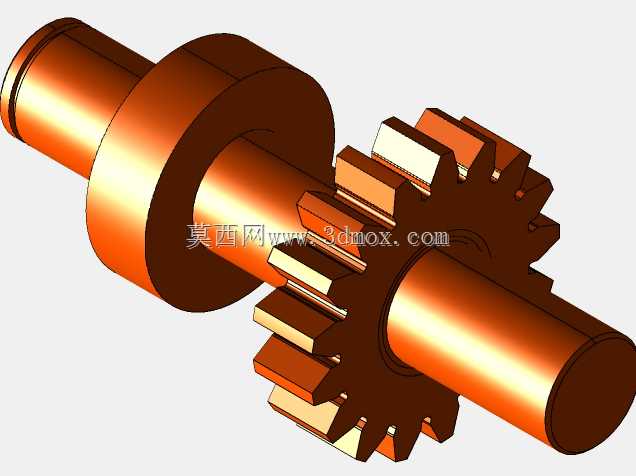

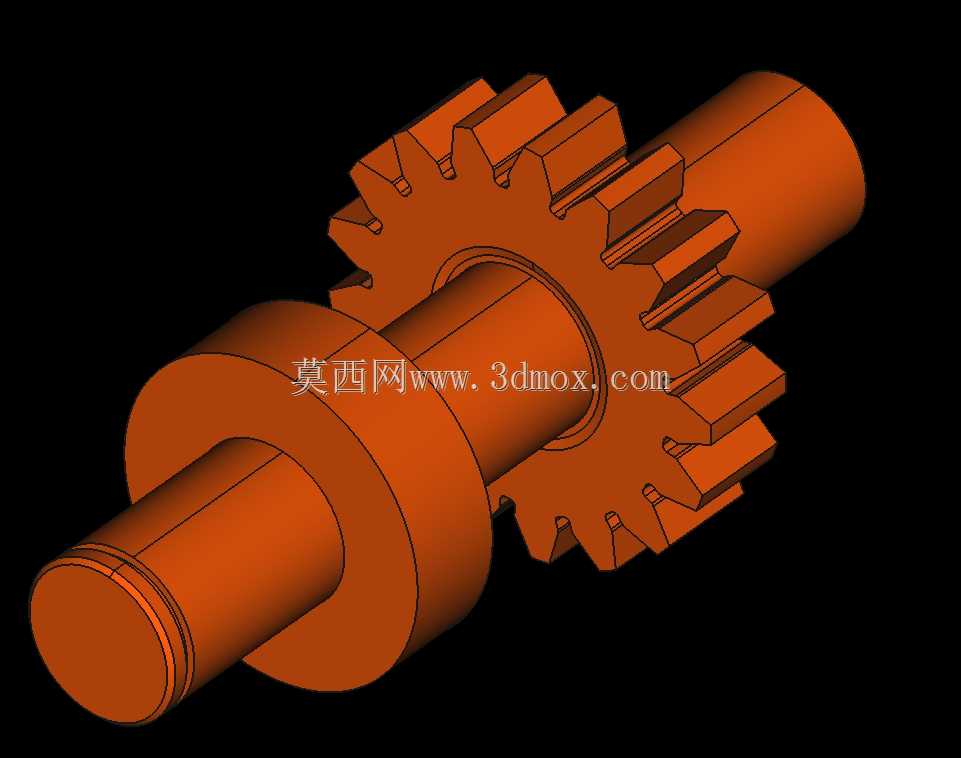

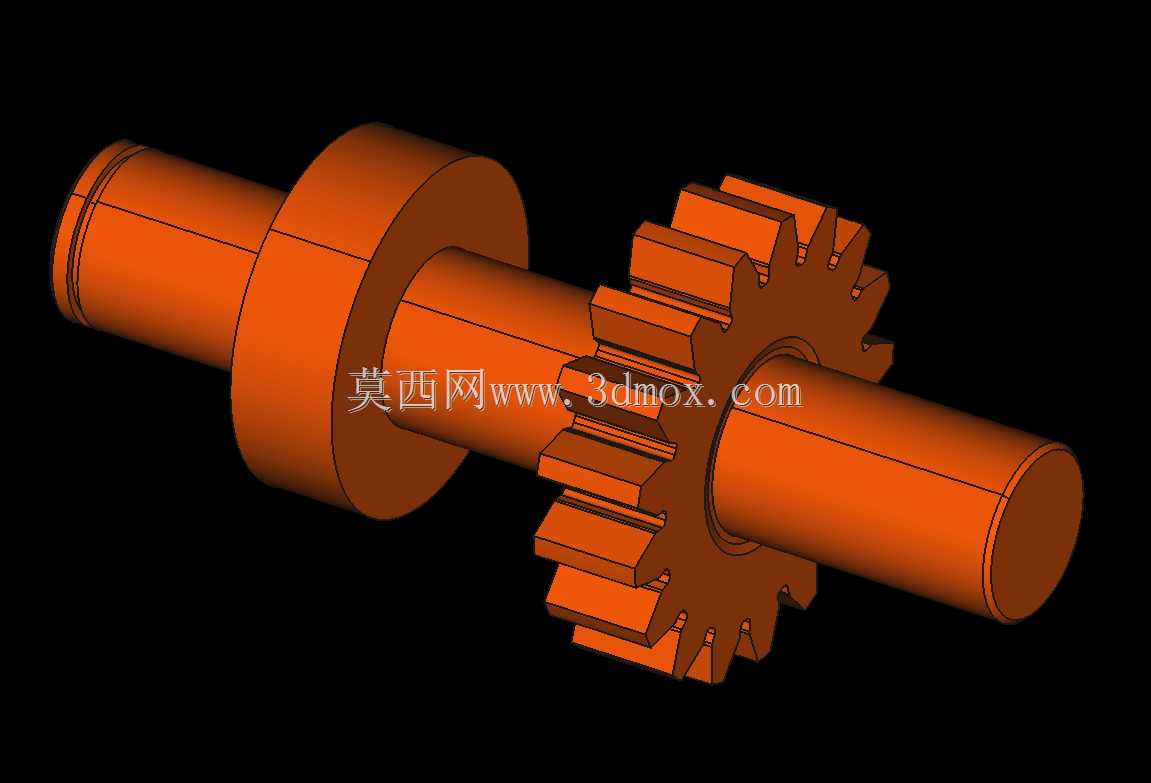

　　在常规传动系统的结构验证环节，齿轮轴属于同时承担扭矩传递与齿轮啮合功能的核心集成零件，这类零件的应力分布、变形量与疲劳寿命，直接决定整台传动设备的运行可靠性，因此在正式出工程图投产前，往往需要先搭建简化的三维模型完成有限元仿真计算，提前预判结构薄弱位置。这款齿轮轴采用轴齿一体化的集成式设计，将直齿圆柱齿轮直接加工在轴体中段，省去了齿轮与轴之间的键连接、过盈配合等装配结构，从根源上消除了配合间隙带来的传动回差，也避免了配合面之间的应力集中问题，非常适合中小扭矩、对传动精度有一定要求的动力传输场景。从结构布局来看，轴体沿轴向分为三个功能区段：左侧是直径逐级变化的阶梯轴段，主要用于安装支撑轴承与定位轴套，

　　不同直径的轴肩可以直接为轴承内圈提供轴向定位基准，装配时不需要额外加装定位套，既简化了装配工序，也能保证轴承的安装同轴度；中间区段是与轴体一体成型的直齿圆柱齿轮，轮齿沿圆周均匀分布，齿顶圆、齿根圆与轴体保持同轴，轮齿两侧的轴肩可以对齿轮的啮合位置形成轴向限位，避免运行过程中齿轮出现轴向窜动；右侧是等直径的光轴段，既可以作为动力输入端连接联轴器，也可以根据实际需求加装第二个支撑轴承，形成双支点的支撑结构。在开展有限元分析时，这种简化结构的优势非常明显：一体化建模不需要额外定义齿轮与轴之间的接触关系，网格划分时可以在轮齿啮合面、轴肩过渡位置进行局部网格加密，在非关键的光轴区段适当放大网格尺寸，既能保证仿真计算的精度，

　　也能控制整体的计算规模，缩短仿真迭代的周期。设计过程中，轴肩位置全部采用圆角过渡，没有尖锐的直角结构，这一细节可以大幅降低轴肩处的应力集中系数，避免在交变扭矩作用下，轴肩位置率先出现疲劳裂纹。轮齿的齿根位置也保留了标准的齿根圆角，仿真时可以重点采集齿根弯曲应力与齿面接触应力的数值，对照材料的许用应力值判断齿轮的承载能力是否满足设计要求。从安装边界来看，整根轴的轴向定位依靠两侧轴承的端盖完成，径向定位由两端轴承的内圈与轴颈的配合保证，齿轮的啮合侧隙可以通过调整轴承端盖的垫片厚度进行微调，不需要对轴体本身做任何修配。这类集成式齿轮轴常应用在小型减速器、精密传动模组、实验台动力传输单元中，相比齿轮与轴分体装配的结构，它的整体刚性更好，

　　相同额定扭矩下可以做到更小的径向尺寸，有效缩减传动机构的整体体积。在建模过程中，所有回转面的同轴度公差、轴颈的圆柱度公差、齿轮的齿向公差都可以在三维模型中提前标注，后续生成工程图时可以直接关联对应参数，避免二维绘图时出现尺寸错漏。针对有限元仿真的需求，模型还特意省略了不必要的退刀槽、中心孔等细微工艺结构，这些结构对整体应力分布的影响极小，省略后可以进一步提升网格划分的质量，减少计算过程中出现的网格畸变问题。如果后续需要优化结构，也可以直接在模型上调整轴段直径、齿轮齿宽、轮齿模数等参数，重新导入仿真软件即可快速完成多方案的对比计算，筛选出应力分布最均匀、用料最合理的结构方案。在实际选型应用中，工程师可以根据仿真得到的最大变形量，校核轴的刚度是否满足齿轮啮合的侧隙要求，避免轴体挠曲变形过大导致轮齿偏载，出现局部磨损加剧的问题。同时仿真得到的应力云图可以直观展示高应力区域的分布，针对应力偏高的位置，可以适当加大过渡圆角、调整轴段直径，在不显著增加整体重量的前提下提升零件的承载能力。这种轴齿一体的结构也减少了传动链中的零件数量，降低了装配过程中的累积误差，对于需要控制传动空程的精密设备而言，能够有效提升传动的位置精度与重复定位精度。
