分体式ITX开放式机箱机架结构设计

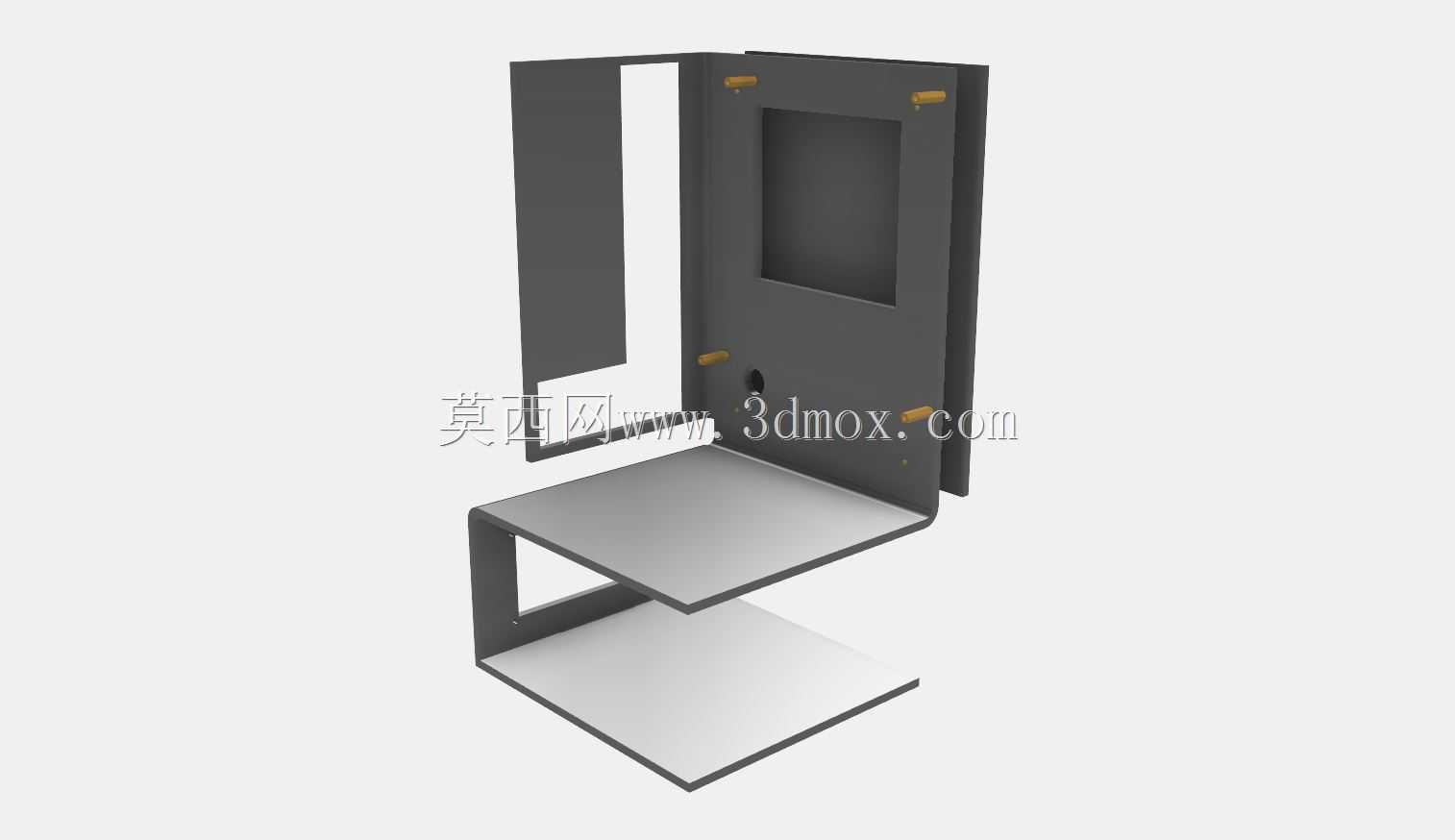

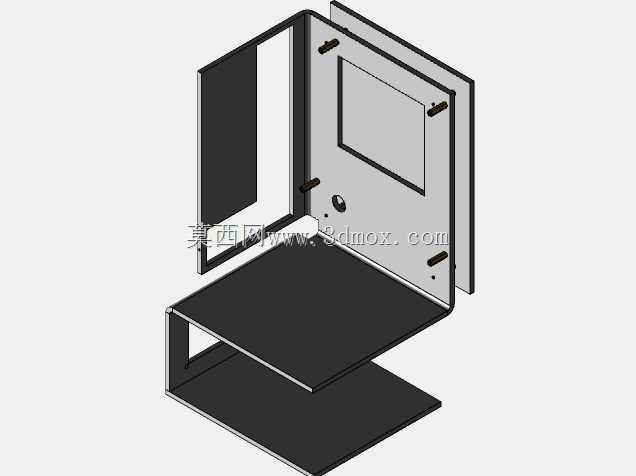

　　该结构面向紧凑型桌面计算平台，采用开放式框架思路，将传统封闭箱体拆解为上下两个相对独立的承载模块，以改善高功耗硬件在狭小空间内的热量积聚问题。上半部分主要承担主板侧安装与接口避让，立板区域预留矩形窗口，可对应主板I/O接口或显示输出区域；板面上分布的小孔与凸台用于定位铜柱、紧固件及走线约束，边缘折弯形成必要的抗弯截面，使薄板在承受主板、散热器和扩展卡重量时仍保持平面度。下半部分则形成托盘式承载区，可放置电源、存储设备或作为底部进风空间，两层之间通过侧板连接并保留开放间隙，空气能够从底部、侧面和后部自由流通，不依赖封闭风道即可建立自然对流路径。

　　从实际使用场景看，这类结构更适合硬件调试、性能测试、桌面展示以及对散热和维护便利性要求较高的小型工作站。与封闭式ITX机箱相比，分体框架在拆装时不需要从单一狭窄腔体内反复操作，主板、电源、存储和散热模块可以分别固定后再完成组合，接线、清灰和更换部件的可视性更好。对于需要频繁切换显卡、散热器或存储介质的使用者，开放式结构能够减少遮挡，降低工具与线缆干涉的概率；在持续高负载运行时，各发热元件之间不被多层钣金封闭包裹，热量扩散路径更短，局部热点更容易被环境气流带走。

　　设计上重点处理了薄板刚度、安装边界和硬件兼容之间的平衡。立板并非简单平板，而是通过折弯边形成盒型或L型加强轮廓，在材料厚度有限的情况下提高扭转刚度；主板安装位周围保留足够的安全边距，避免电容、散热片和背部焊点与钣金直接接触。侧板上的固定点位置考虑了装配顺序，部分孔位靠近边缘，便于螺丝刀进入；底部托盘的平面区域为电源或硬盘提供稳定支撑，悬空边界通过折边控制变形。整体没有多余装饰件，结构件本身既是外观也是承载主体，符合开放式机架强调功能暴露和装配逻辑的特点。

　　尺寸边界围绕ITX平台展开，主板区域需控制在小型板型规范范围内，同时给CPU散热器高度、显卡长度和电源外形留出兼容空间。由于主机由两部分组成而非整体封闭壳体，设计时需要特别保证上下模块组合后的相对位置精度：连接孔位一旦偏差，会造成侧板错位、主板受力或外观缝隙不均。建模过程中应先确定主板孔位、I/O窗口、电源占用区和显卡插拔方向，再反向推导钣金展开尺寸、折弯半径和避让缺口。对于靠近接口的折边，要核对插头插拔所需的手部空间；对于底部支撑面，应考虑脚垫位置，使整机放置后保持稳定并形成底部通风高度。

　　该结构还体现了小型PC机架在制造可行性上的取舍。若采用一体封闭箱体，内部弯折和焊接会增加工艺难度，而分体方案可将复杂结构拆分为若干较易加工的板件，通过折弯、冲孔和紧固件连接完成装配。这样既有利于控制单件尺寸，也便于在样机阶段调整孔位和间距。对结构设计人员而言，此类模型的价值不在于复杂曲面，而在于准确理解硬件安装基准、热管理路径、钣金折弯约束以及最终装配顺序，使开放式框架在轻量化的同时具备足够的刚性和可维护性。
