追风者EvolvXP600s机箱水冷导流板结构

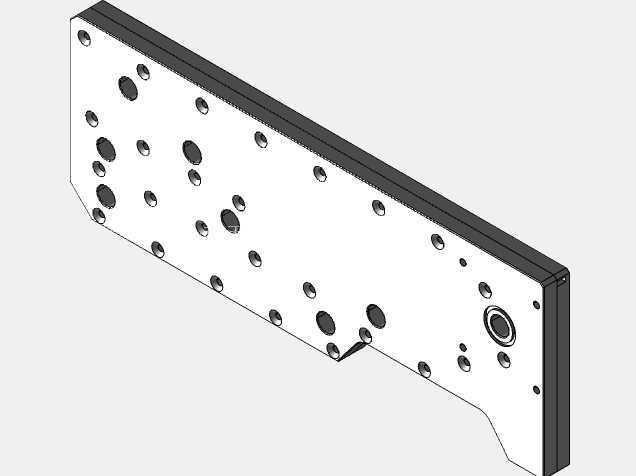

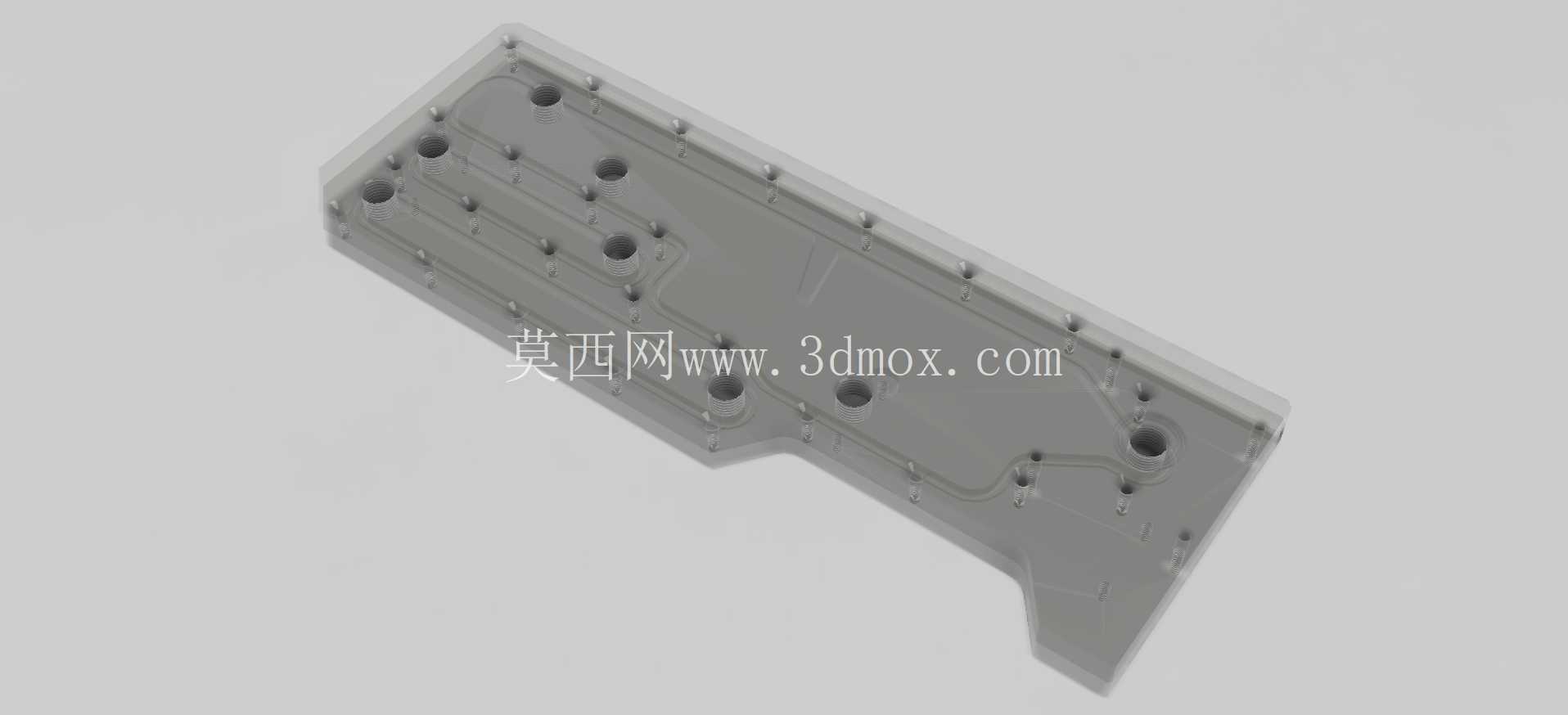

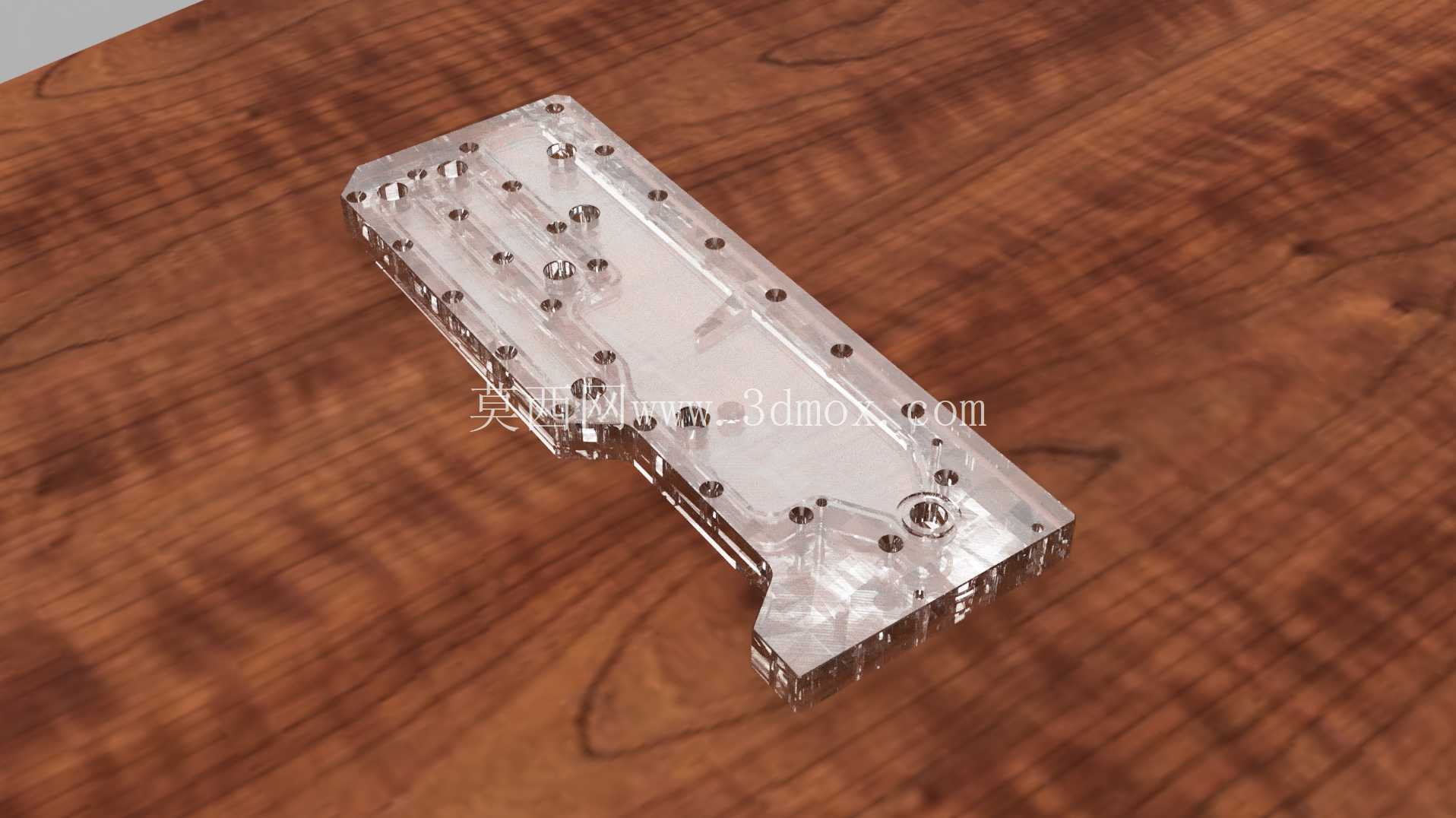

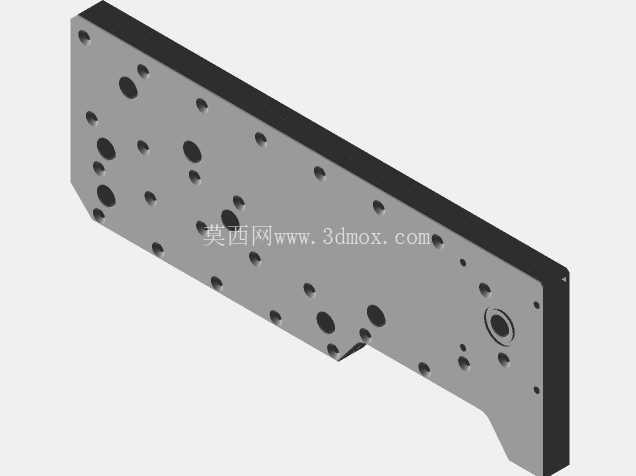

　　这款导流板是面向追风者Evolv X与P600s两款中塔机箱定制的水冷系统核心汇流部件，主要应用于高端DIY台式电脑的分体式水冷散热场景，承担整个水冷回路的冷却液分流、汇流与流道整合功能，替代传统分散式水管连接方案，大幅压缩机箱内部管路占用空间，优化水冷回路的流阻表现。从结构设计来看，整体采用透明亚克力一体化铣削成型，所有流道均在板材内部加工完成，表面预留多组标准G1/4螺纹接口，可分别对接CPU冷头、显卡冷头、水泵、冷排以及排气阀、放水阀等水冷配件，接口位置完全匹配对应机箱的内部安装孔位，无需额外打孔改造即可完成固定。

　　设计阶段优先考虑了流道的平顺性，所有转角位置均做了圆弧过渡处理，避免直角流道造成的冷却液紊流与流阻升高，同时根据不同冷头的流量需求匹配对应流道的通径，CPU与显卡这类高发热部件对应的流道通径更大，保证充足的冷却液流量带走硬件热量。安装边界方面，整体外形完全贴合对应机箱的电源仓上方与主板侧的空余空间，板材厚度控制在12mm以内，不会与主板散热装甲、长尺寸显卡、电源模组线产生干涉，安装孔位采用沉头设计，固定螺丝锁紧后表面保持平整，不会凸起影响管路连接。

　　实际使用中，这款导流板将原本零散分布的管路集中整合，减少了水管弯折的数量与角度，降低了水管长期使用老化漏液的风险，同时透明材质可以直观观察到冷却液的流动状态与气泡残留情况，方便装机时的排气操作。结构设计上还预留了温度传感器的安装位，可直接对接水冷监控系统实时监测回路内的冷却液温度，板材边缘做了倒角抛光处理，避免装机过程中划伤水管或者操作人员的手部，所有接口的螺纹深度均控制在5mm以上，保证对接水嘴时的连接强度，不会因为水压波动出现松脱漏液的问题。
