汽车转向系统用联合针接头结构设计

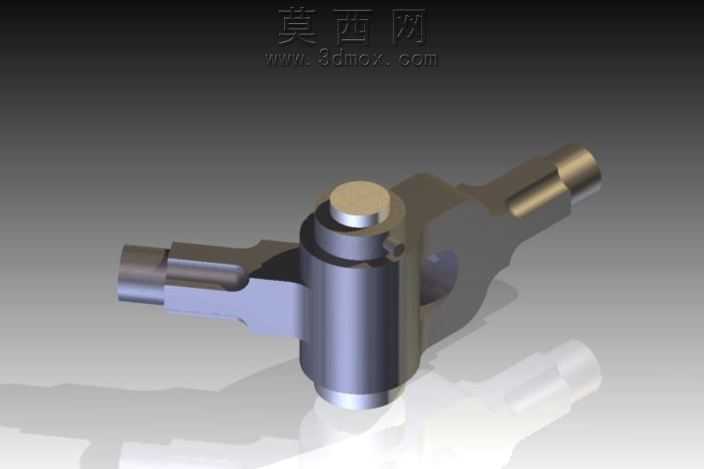

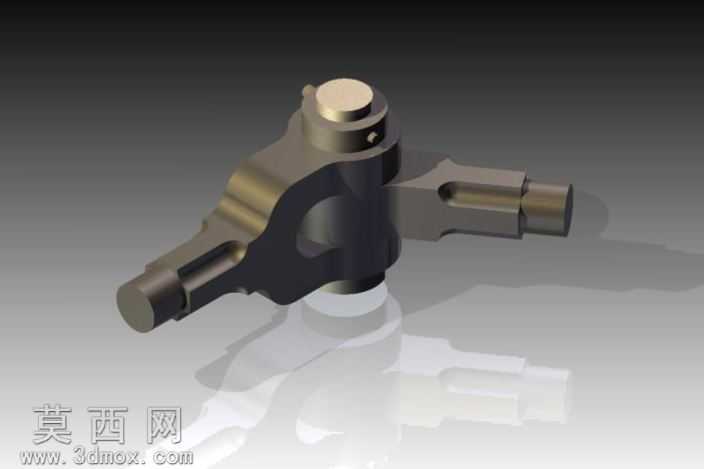

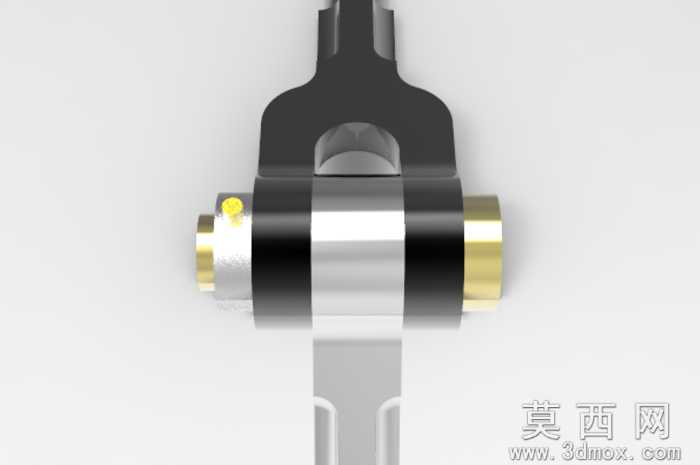

本作品为汽车转向系统配套的联合针接头三维建模成果，建模过程严格遵循机械装配设计规范，先完成各单体零件的参数化草图绘制，通过拉伸、旋转、倒角等基础特征命令构建零件主体结构，再针对销轴配合面、接头连接端做公差适配的细节处理，确保各零件间的装配间隙符合实际生产的精度要求。渲染阶段采用金属材质预设，为接头主体赋予合金钢的哑光金属质感，销轴部分添加镀铬层的高反光材质效果，配合渐变灰色背景与柔和的环境光设置，清晰呈现零件的轮廓层次与装配关系，同时添加地面反射效果增强模型的真实感，让整体视觉表现更贴近工业产品的展示标准。结构设计上，该接头采用十字交叉的轴体布局，中部设置同轴的销轴安装孔位，两侧延伸的连接轴端可分别与转向节、传动杆件完成铰接配合，销轴与主体孔位采用间隙配合设计，既保证关节转动的灵活性，又能避免配合过松导致的传动旷量，整体结构紧凑，受力分布均匀，可满足转向系统频繁往复转动的工况需求。设计思路围绕转向关节的实际使用场景展开，优先保证结构的传动可靠性与转动灵活性，在满足强度要求的前提下尽可能简化零件造型，减少不必要的凸起与冗余结构，降低后续加工的工艺难度，同时兼顾装配的便捷性，各零件无需复杂工装即可完成组装，适配量产化的生产需求。建模过程中对所有配合面做了圆角过渡处理，避免应力集中导致的零件断裂问题，同时对轴端的连接部位做了尺寸标准化处理，可与同规格的标准转向部件直接适配，无需额外修改尺寸，提升了该接头的通用适配性。
