曲轴驱动滑阀往复运动偏心机构

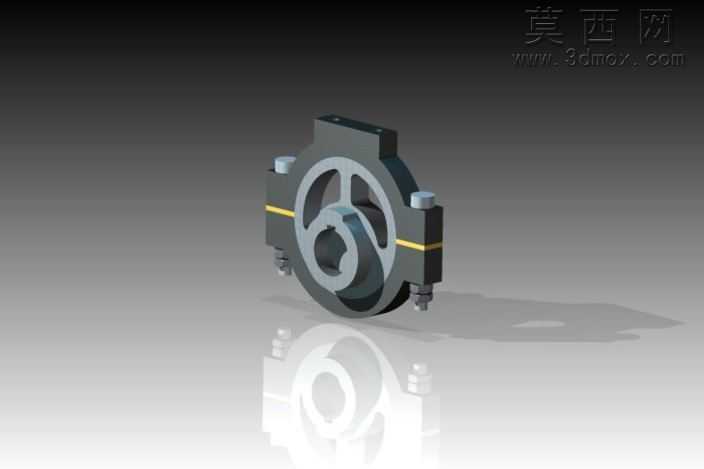

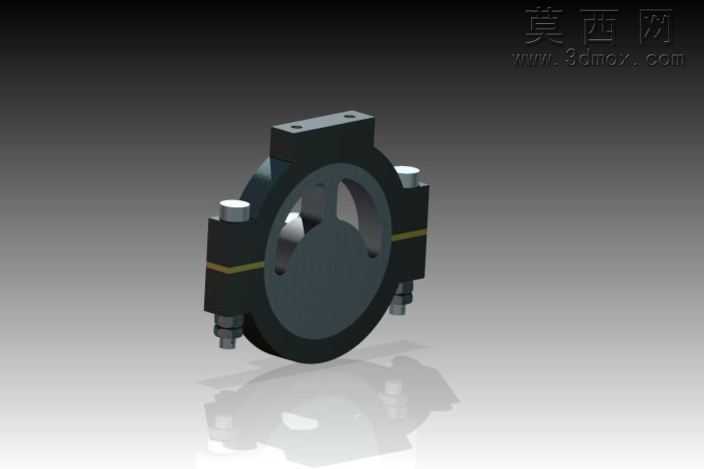

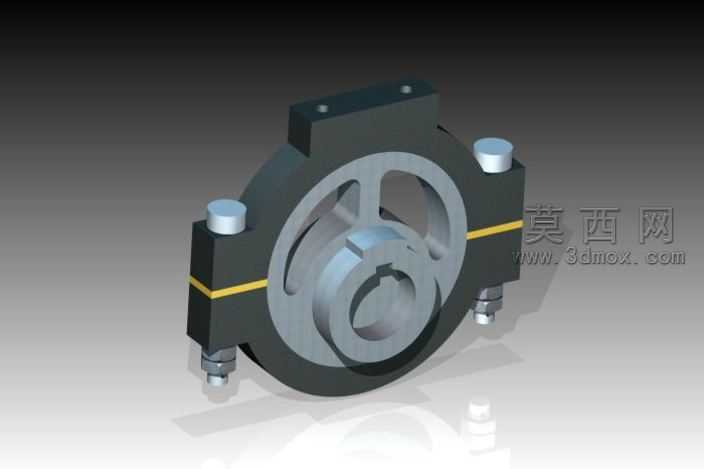

本作品为实现曲轴旋转运动向滑阀往复运动转换的偏心传动机构三维模型，整体采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一处装配结构的尺寸链进行了严谨校核，确保各部件在虚拟装配状态下无干涉、运动逻辑符合实际机械运行规律。模型主体采用分层式偏心腔体结构，外部为带安装定位凸台的环形壳体，壳体两侧对称设置带锁紧螺栓的紧固柱结构，用于实现机构整体的安装固定与腔体密封；内部偏心轮采用带键槽的轴孔设计，可与输入曲轴实现周向固定，保证旋转动力的稳定传递，偏心轮与环形阀腔之间设置滑动配合面，通过偏心距的精准设计，将曲轴的连续旋转运动转化为滑阀的线性往复位移。渲染阶段采用工业级材质表现方案，壳体主体赋予哑光铸铁材质，还原金属构件的磨砂质感与细微表面纹理，紧固螺栓、偏心轮等运动部件赋予抛光钢材质，通过金属高光与环境反射效果区分不同功能部件，密封环部位采用亮黄色警示橡胶材质，既提升模型视觉层次感，也清晰标识出密封结构的安装位置。结构设计上重点优化了偏心运动副的受力路径，在偏心轮与阀腔接触位置设置了耐磨衬层结构，降低长期往复运动带来的磨损，壳体上的安装孔位采用沉孔设计，保证螺栓安装后表面平整无凸起。设计思路围绕运动转换的核心功能展开，通过偏心轮的偏心距参数匹配滑阀的设计行程，确保滑阀往复运动的位移量精准适配流体控制的开度需求，整体结构紧凑，可直接集成到流体控制阀组、液压换向回路等系统中作为核心运动转换单元使用，模型完整还原了机构的装配关系与运动原理，可用于机械原理教学演示、产品结构优化验证等场景。
