铰接式支座管路集成机械构件

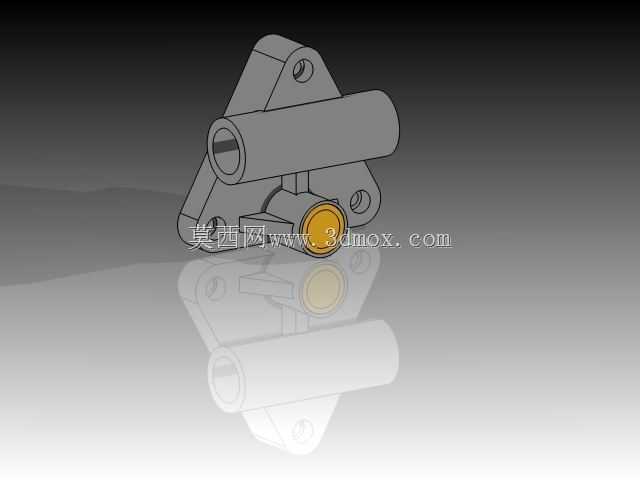

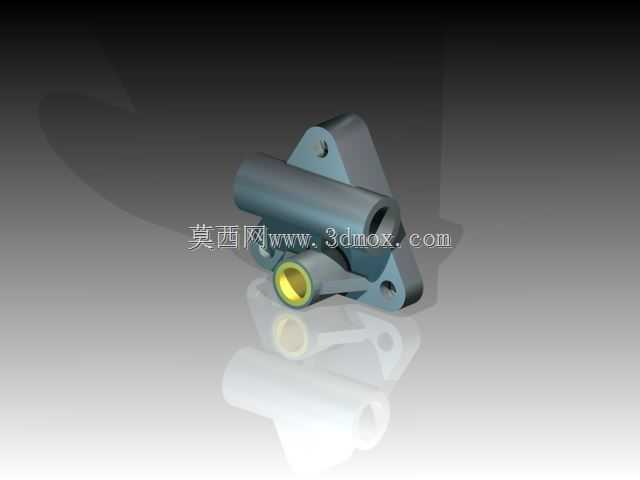

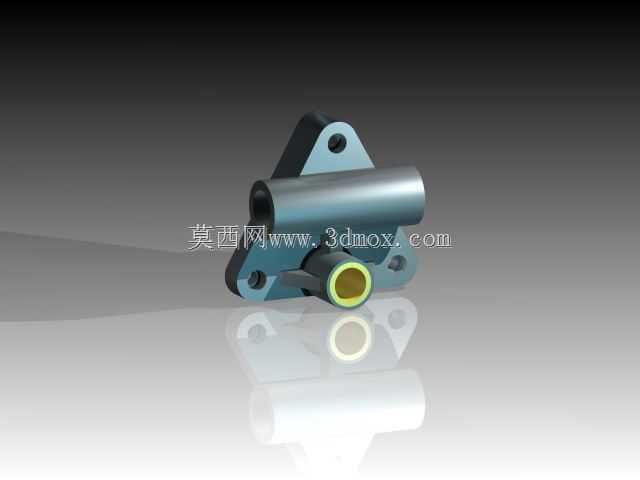

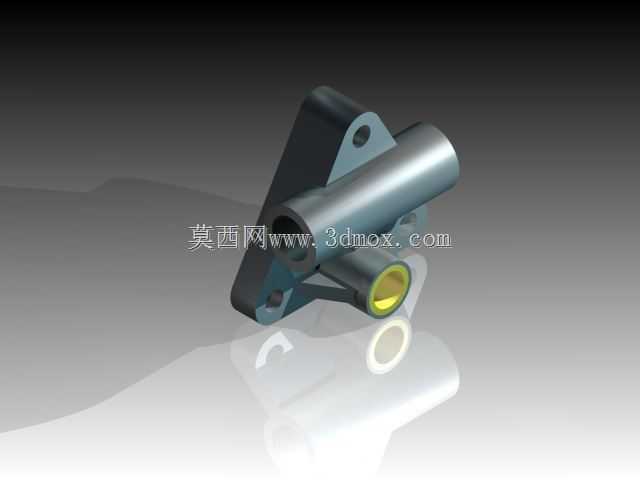

　　该构件在小型轻工装配线、桌面工装台以及便携检测设备的走管布局里十分常见，核心作用是把刚性管路的支撑、铰接转向和安装固定整合在同一铸件本体上，省去现场额外拼焊支架、单独配装铰耳的工序。从结构排布来看，主体采用卧式圆筒通道作为主管路容纳段，内腔可穿入导向轴或者输送硬管，圆筒侧壁延伸出三角状安装翼板，翼板上预留两处沉头安装孔，孔位间距按照常规台板安装孔距设定，贴装面做了铣平处理，装配时翼板完全贴合安装基准面，锁紧螺栓后不会出现悬臂翘动的问题。圆筒下方斜向伸出带黄色衬套的铰接耳孔，这个孔位和主管路轴线呈固定夹角，衬套选用耐磨减磨材质，销轴穿入后可绕铰接轴完成小角度摆动，适配设备运行中管路随动位移的需求，避免硬管在反复弯折工况下产生应力断裂。

　　设计阶段优先考虑了安装边界的紧凑性，整体外轮廓没有突出的尖角结构，三角翼板的斜边做了圆弧过渡，既减少铸造时的应力集中，也避免装配运维过程中剐蹭操作人员。主管路两端的开口同轴度在建模时就做了公差约束，穿管或者穿轴后不会出现卡滞，铰接耳的孔轴线和主管路轴线的空间夹角经过校核，在常用摆动行程内，外接管路不会和安装翼板发生运动干涉。这类构件大多采用一体铸造成型后再做关键孔位的机加工，毛坯阶段预留加工余量，安装面、主管路内孔、铰接衬套孔统一在一次装夹工序中完成精加工，保证各配合位置的形位公差。在实际产线应用里，它常被布置在工装夹具的侧方，用来支撑气动管路或者柔性线缆的转向端，设备执行件往复动作时，铰接端随动偏转，主管路段牢牢固定在台架上，

　　既约束了管路的走向，又吸收了动作带来的拉扯载荷。建模过程中对壁厚做了均匀化处理，圆筒段和翼板衔接的位置做了加强筋过渡，避免壁厚突变带来的铸造缩孔缺陷，整体重量控制在轻量化区间，不会给便携设备增加额外负载，同时铰接衬套采用可更换设计，长期磨损后只需压出旧衬套更换新件，无需替换整个构件，降低了后期维护成本。安装时只需对准翼板孔位锁紧紧固件，穿入主管路配套管线，再将铰接销轴和外部摆臂连接即可完成装配，不需要复杂的调校步骤，非常适合多工位小设备的批量布局使用。
