设备抗振缓冲安装铰接支座结构

　　这类抗振安装件多用于车载通讯终端、小型机载电子模块、移动作业设备控制盒以及存在持续颠簸工况的仪器挂载场景，核心作用是在刚性安装基面与被承载设备之间建立可控的活动缓冲约束，避免外部冲击、往复振动直接沿安装螺栓路径传递到精密器件内部。现场布设时，支座底部贴合设备舱安装板，侧耳预留的通孔可直接穿入紧固件完成基面固定，上方铰接摆臂则通过销轴与被支撑设备的安装脚对接，整体占用空间紧凑，不需要额外预留大尺寸避让区域，在狭小设备舱、支架边角位置都能完成布置。

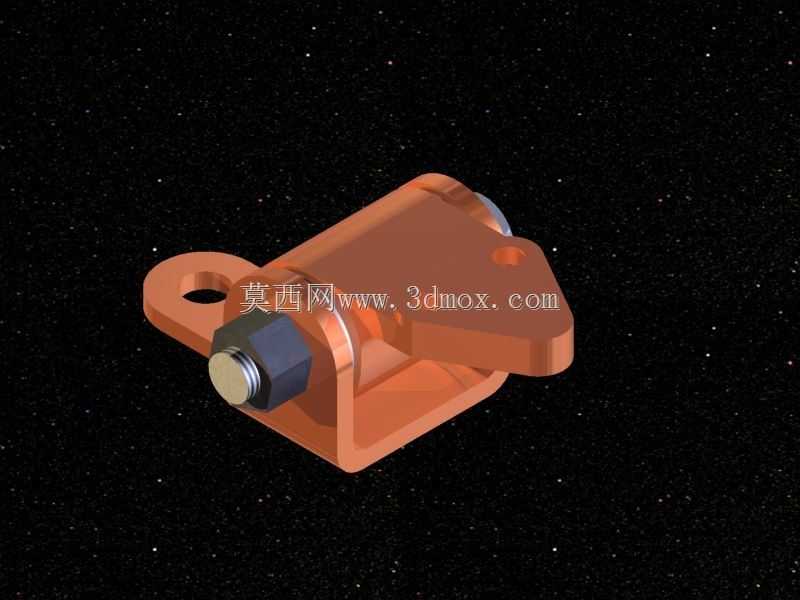

　　从结构逻辑来看，底座采用带围边的槽型承托构型，两侧立板同轴加工销轴孔，孔位同轴度在建模阶段就通过装配约束锁定，保证穿轴后摆臂转动无卡滞；摆臂末端同样开出连接孔，和底座形成单自由度铰接关系，振动输入时摆臂可绕销轴产生微量角位移，配合接触面之间的阻尼间隙耗散振动能量，而不是像刚性支架那样把冲击载荷直接放大传递。端部配置的六角锁紧螺母与轴端挡边配合，既限制销轴轴向窜动，又能通过调整预紧程度改变铰接副的转动阻尼，适配不同重量的挂载设备：承载较轻模块时适当放松预紧，保留更大摆动余量来吸收高频微振；承载较重部件时适度锁紧，抑制过大摆幅带来的二次晃动。

　　建模过程中优先还原了各零件的装配配合关系：底座安装孔的中心距、摆臂摆动极限角度、销轴直径与螺母对边尺寸都按照实际安装边界设定，底座下方的支撑面做了加厚处理，避免长期交变载荷下支座根部出现疲劳变形；摆臂外形采用圆弧过渡，去除尖锐棱角，既减少应力集中，也避免安装操作时划伤线缆或操作人员。

　　实际选型校核时，需要先确认被安装设备的安装脚孔位与摆臂连接孔的匹配尺寸，再根据设备整体重量核算销轴的剪切强度，同时核对摆臂上下摆动的极限位置不会和周边管线、相邻部件发生运动干涉。这类支座不依赖弹性橡胶件实现减振，不存在橡胶老化、低温脆断的问题，在野外温差大、多粉尘的工况下稳定性更强，铰接副的金属接触面可定期补充润滑脂维持阻尼特性，长期使用后仅需检查销轴磨损量与螺母防松状态即可，维护流程简单。结构整体拆分后包含底座、摆动支架、销轴、锁紧螺母几个独立零件，各部件加工工艺性好，底座与摆臂可采用型材铣削或铸造成型，销轴选用标准紧固件改制，不需要定制复杂异形件，小批量试制时成本可控，也方便针对不同安装空间修改底座耳板的开孔位置与摆臂长度，快速衍生出适配不同挂载间距的变体结构。
