这套V形块与夹紧机构的组合,是车间里处理轴类、套类回转工件时最常用的定位装夹方案。做过铣削、钻削工序的工程师都清楚,圆棒料直接放在平工作台上很难找正,V形槽的两个斜面能自动对中,把工件的径向自由度约束住,无论毛坯外径有轻微公差波动,工件轴线始终落在V形槽的对称面上,这一点对保证键槽、径向孔的位置度尤其关键。

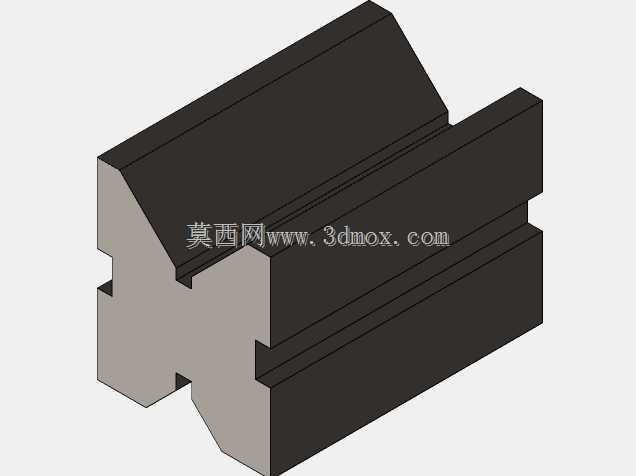

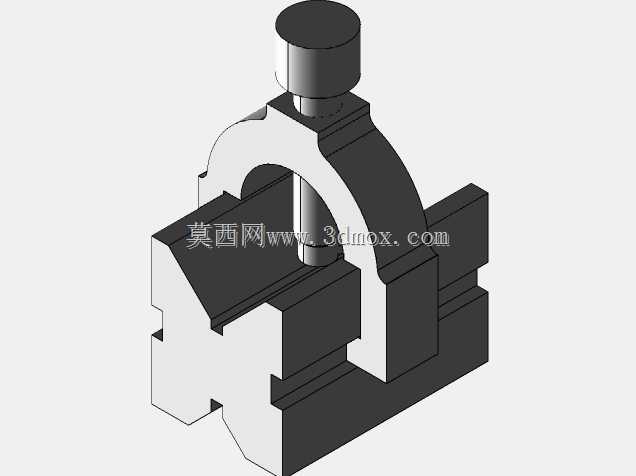

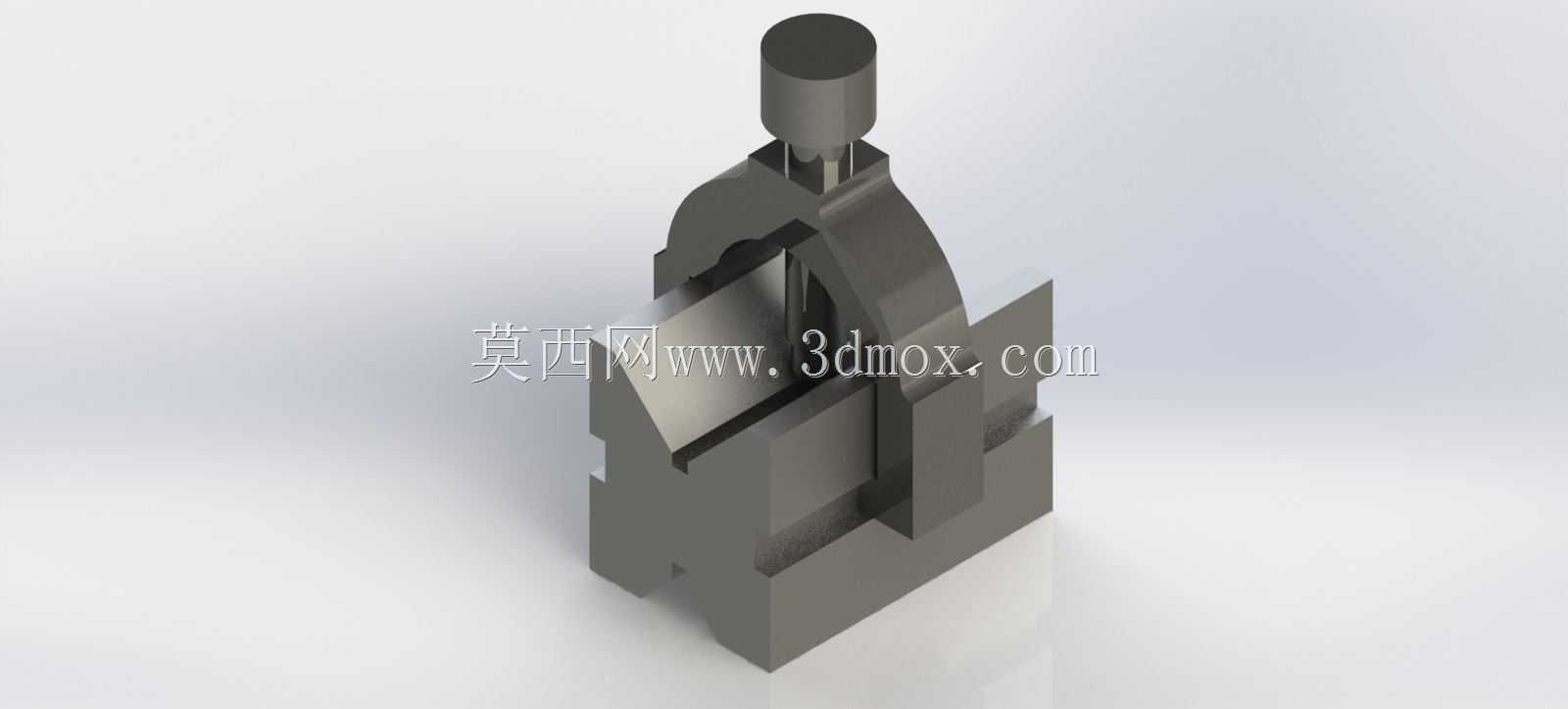

从结构上看,底座承担整个工装的基准,V形槽直接加工在主体上,槽口角度多取90度,兼顾定位稳定性与接触面积。上方的夹紧部分通过立柱与压块传递力,压头下行时把工件压向V形槽,形成稳固的三点接触。实际选型时要留意压头与V形槽的对中关系,压合力最好指向V形槽对称中心附近,偏载会让工件翘起或沿轴向窜动。
设计思路上,这类工装优先保证刚性与重复定位精度。底座需要有足够的安装面,通常通过底面上的螺栓孔或定位键与机床工作台T形槽配合,安装边界要留出扳手空间和工件上下料的操作间隙。立柱与导向部分的配合间隙不能过大,否则夹紧时压块会偏摆;但也不能过紧,避免长期使用后铁屑进入卡死。压块与工件接触处可做铜垫或可换压头,防止夹伤已加工表面。
外形尺寸方面,V形槽的开口宽度决定了可夹持工件的直径范围,槽深要保证工件中心高出V形块顶面,便于刀具从上方或侧面进刀。整体高度需结合机床行程核算,夹紧后工件最高点到压头、到刀具轨迹之间都要留有安全距离,避免干涉。底座长宽则要匹配工作台规格,螺栓孔间距尽量对齐标准T形槽位置。
在自动化产线或批量加工场景中,这种V形夹具常成对使用,一左一右支撑长轴,中间悬空部位进行铣平面、钻孔或检测。配合手动螺旋夹紧或气动、液压驱动,能实现快速装夹,缩短辅助工时。建模时把V形槽、夹紧行程、压头开合范围都做成可核对的装配关系,干涉检查重点放在压块下行极限与工件最大直径的配合上,这样落地到现场才不会出现装不进、压不紧的问题。
