安德森SBE80SBO60电源连接器结构

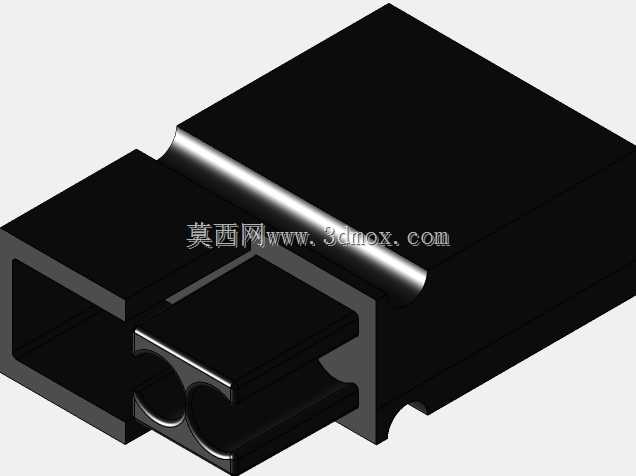

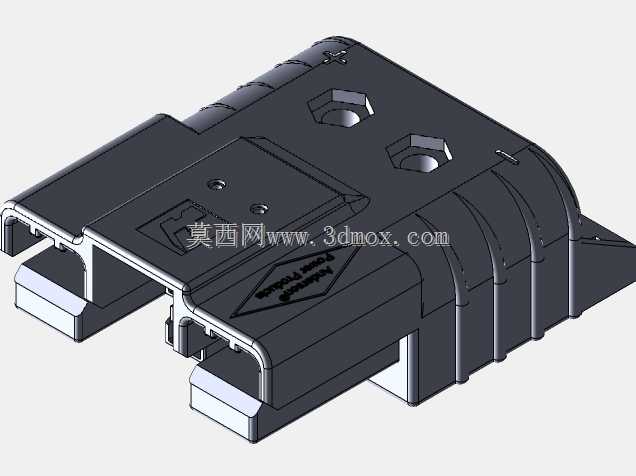

　　这类安德森连接器常见于需要频繁插拔、承载较大电流的电气回路中，典型位置包括车载电源分配、蓄电池外接、改装设备取电、应急供电接口以及测试台架上的快速连接点。与普通信号接插件不同，它的核心任务不是传递微弱控制信号，而是在有限空间内建立可靠的电流通路，同时保证装配人员能够徒手或借助简单工具完成对接与分离。模型呈现的主体为红色绝缘壳体，外部带有多组加强筋和定位面，这些特征并非单纯为了外观，而是分别承担抗冲击、防错插、握持导向和安装限位的作用。壳体轮廓呈阶梯块状，前端收窄形成插接引导区，后端则为线缆或铜排接入预留空间；侧面的凹凸结构可与配套辅助模块相互嵌合，使多联组合时不会发生横向窜动。

　　从结构设计角度看，SBE80/SBO60这类产品通常强调接触件的对中性。公母端在合入过程中，先由外壳斜面完成粗定位，再由内部端子腔完成精导向，最后才让导电接触区进入啮合状态。这样的顺序能够降低端子偏载、刮擦和单边受力的风险，也能在振动环境下减少接触瞬间断开的概率。壳体上的肋条一方面提高塑料件刚性，避免薄壁区域在压接端子或锁紧时产生过大变形；另一方面形成散热通道，使大电流通过时产生的热量能够沿表面更快散出。对于设备选型人员而言，不能只看额定电流数值，还要结合导线截面积、环境温度、封闭安装空间以及相邻发热件综合判断温升边界。

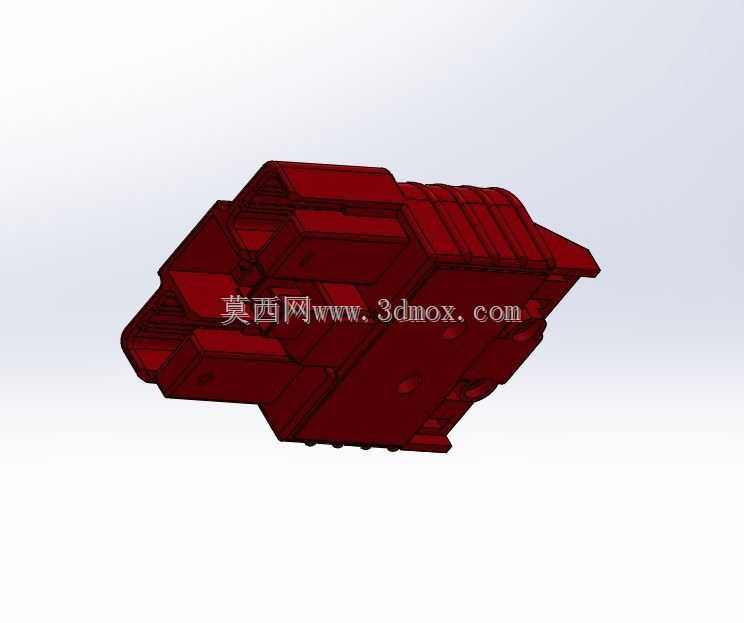

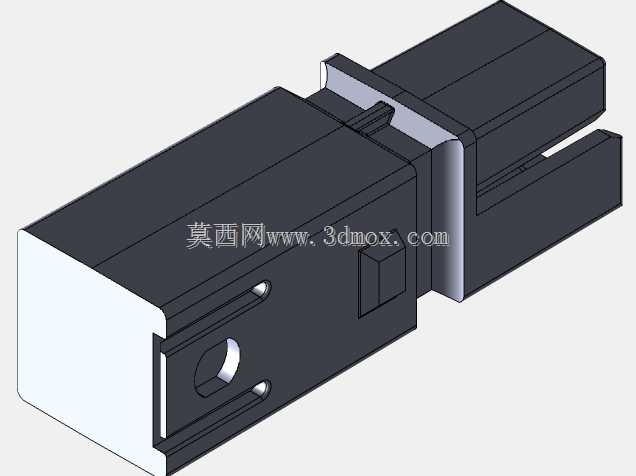

　　该模型附带两种辅助模块，说明它并非孤立单件，而是面向组合式接线方案。辅助模块可用于定位、防呆、固定或扩展相邻极位，使同一基础壳体能够适应不同极数和装配方向。在车载场景中，蓄电池附近往往存在油污、粉尘、泥水和维护操作干扰，连接器需要在反复拆装后仍保持稳定接触；在测试台架上，接口又可能每天经历多次插拔，因此壳体导向面和锁止区域的耐磨性十分关键。设计时通常会把受力较大的锁扣根部做成加厚过渡，避免应力集中导致断裂；端子腔周围则设置挡墙，减少误触带电体的可能。

　　安装边界方面，这类块状连接器需要在面板或支架上预留足够的直线插拔行程，不能只按静止外形尺寸开孔。前端应留出手指操作和线缆弯曲半径，后端要考虑压接端子后护套、热缩管或线号标识所占空间；若采用多联并排布置，还需在相邻模块之间保留装配间隙，以便检修时单独拆卸。模型中的壳体侧面和底部具有明显的定位平面，实际安装时可依托这些平面制作仿形槽，使连接器在受到侧向拉力时不发生转动。对于电源回路，接线完成后应检查端子是否完全到位、锁片是否卡入指定位置，否则即使外观已经合拢，内部接触区也可能处于半啮合状态。

　　在三维建模工作中，还原这类连接器不能只做一个外观实体，更应把插接方向、止口关系、模块拼接面和安装基准表达清楚。结构工程师在整车或设备布局阶段，会用它检查线束走向、维修包络和与周边钣金的安全距离；工艺人员则关注壳体能否顺利落入工装、辅助模块是否需要防错方向。红色绝缘件的分模线、壁厚变化和卡扣槽位，也反映了注塑成型的工艺约束：过厚区域容易缩水，过薄区域则会影响强度和充模。把这些工程细节纳入模型，才能让接插件不仅看起来准确，而且在装配校核、线束设计和维护性评估中真正可用。
