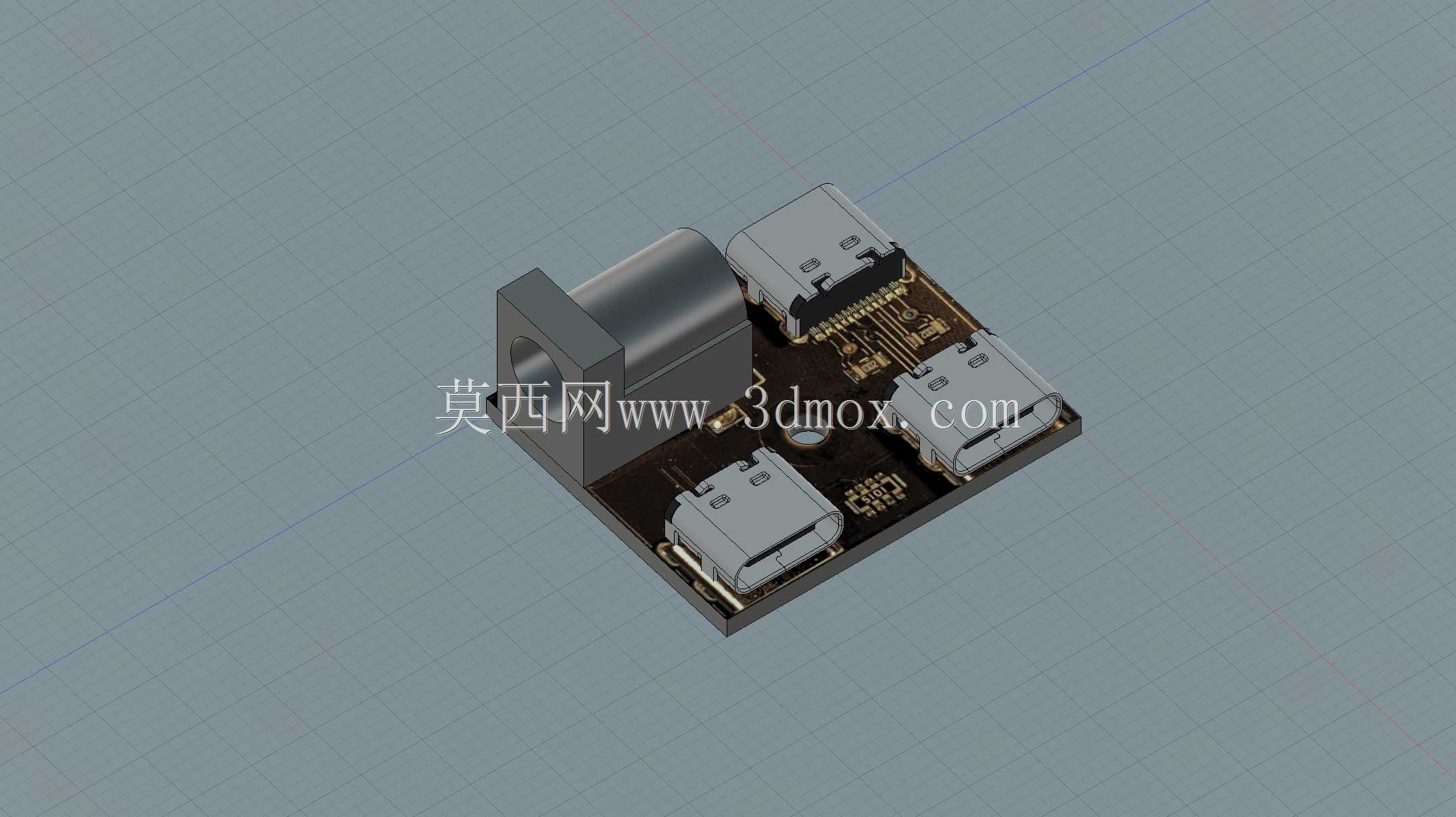

USB-C电源分路转接板结构设计

项目分类:传感器 发布时间:2022-03-28 ID:593431
  • USB-C电源分路转接板结构设计
  • USB-C电源分路转接板结构设计

  这款USB-C/PWR分路器的核心价值,在于解决桌面测试台、小型嵌入式设备机柜、便携测量仪器内部多外设供电与数据通路并行的布线痛点。在实际产线调试场景中,工程师常需要同时给主控板、传感器模块、串口调试工具供电,单一Type-C接口往往无法兼顾供电输入与多路下行输出,该分路板通过板载DC直流电源座与三路USB-C接口的布局,将外部直流电源输入转换为多路Type-C输出,同时保留USB2.0数据引脚的连通能力,避免多根线材缠绕、接口反复插拔造成的接触损耗。从结构设计逻辑来看,板卡采用四角沉头安装孔定位,安装孔边缘预留0.8mm绝缘间隙,可直接通过M2铜柱固定在亚克力或铝合金设备壳体内,不会出现焊盘与金属壳体短路的风险。

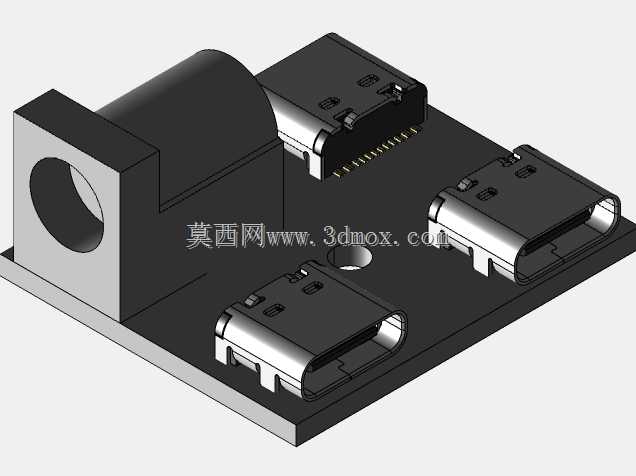

  DC电源座布置在板卡短边一侧,采用卧式沉板封装,接口端面与板边齐平,外部DC插头插入后不会超出设备外壳预设的开口边界,适配常见的5.52.1mm规格直流插头。三路USB-C母座沿板卡长边依次排布,相邻接口中心间距控制在11.5mm,即便使用带金属外壳的加粗Type-C线材,相邻插头之间也不会出现干涉,无需额外使用窄头定制线材。板层走线方面,电源通路采用2oz铜厚加宽布线,从DC座到各Type-C接口的VBUS引脚走线路径做等宽处理,最大可承载3A持续电流,满足树莓派、单片机开发板、小型视觉传感器等设备的同时供电需求;数据引脚则做差分等长处理,控制USB2.0信号的走线阻抗在90Ω±10%,减少高速数据传输时的信号反射与误码。

  在外形边界上,整板长宽尺寸控制在42mm28mm,板厚1.6mm,所有贴片元件的最高高度不超过8.5mm,卧式DC座的顶部高度与板上最高的Type-C接口屏蔽壳齐平,整体可容纳在内腔高度10mm以内的超薄设备外壳中。接口的插拔导向结构做了加强设计,Type-C母座的固定引脚直接焊接在板卡金属化过孔上,可承受至少10000次反复插拔而不出现焊盘脱落。在工业现场的分布式传感器组网场景中,该分路板可安装在传感器接线盒内部,单一24V转5V直流模块即可同时为三个温湿度、压力或位置传感器供电,同时通过其中一路Type-C接口将数据汇总上传至主控单元,省去额外的USB集线器与独立供电模块,大幅缩减接线盒内部的占用空间。

  设计过程中也充分考虑了维修替换性,所有接口均采用行业通用标准化封装,损坏后可直接使用同规格料件替换,无需定制特殊配件。板卡边缘做了圆角处理,避免安装时划伤操作人员或割破线材绝缘层,丝印层清晰标注了各接口的引脚定义与电源正负极方向,防止组装时接反线路造成后端设备烧毁。
