阿尔卑斯RK09L旋转电位器结构设计

项目分类:传感器 发布时间:2022-03-28 ID:593434
  • 阿尔卑斯RK09L旋转电位器结构设计
  • 阿尔卑斯RK09L旋转电位器结构设计

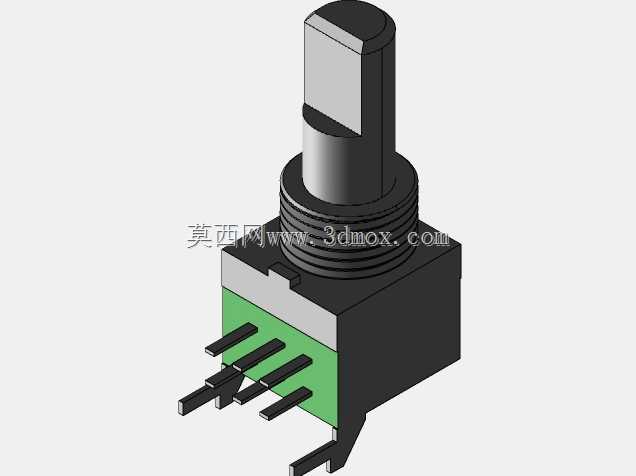

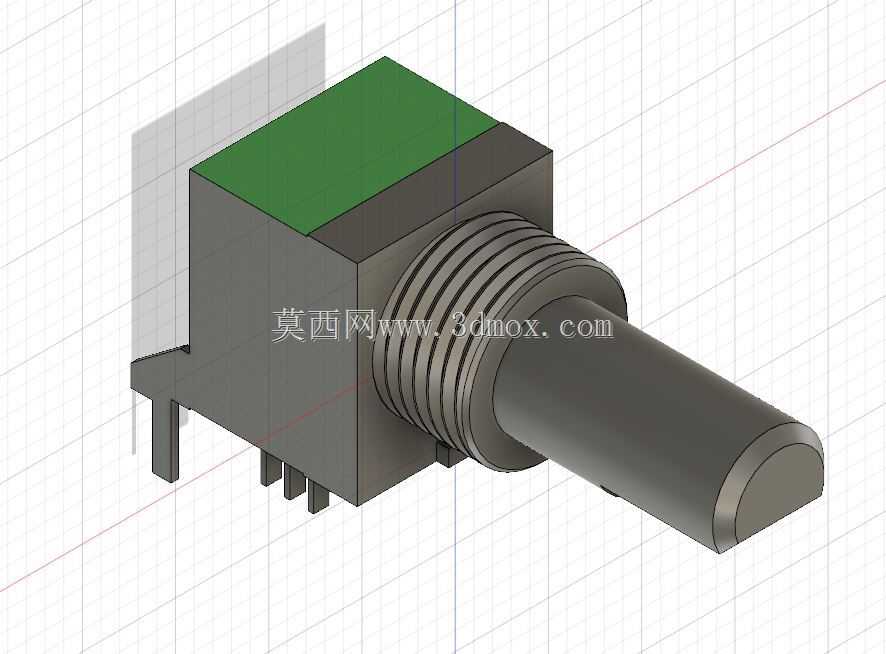

  在消费类音频设备、小型工控面板、桌面仪器的人机交互链路里,旋转电位器是最常见的模拟量输入器件之一,用户通过旋转轴杆改变分压比,实现音量调节、参数微调、亮度控制等功能。这款RK09L型旋转电位器的三维结构,完整还原了卧式插装电位器的本体轮廓、轴杆长度、螺纹安装段与引脚排布,可直接用于面板布局校核、PCB封装匹配与整机装配干涉检查。

  从实际选型角度看,这类电位器的核心约束集中在三个维度:安装方式、轴杆规格与电气行程。模型中本体为方形塑封结构,顶部预留碳膜片与电刷的容纳空间,侧面伸出带螺纹的金属轴套,轴套外圆加工有标准细牙螺纹,配合六角螺母与止动垫片即可将电位器固定在设备面板上;轴杆从轴套中心穿出,末端为D型切面或光圆结构,方便旋钮紧定螺钉锁紧,避免旋钮转动时打滑。模型还原的螺纹段长度、轴杆伸出长度与本体厚度,可直接用于计算面板最大允许厚度——若面板过厚,螺母无法完全锁紧,电位器会在开孔内晃动;若面板过薄,则需额外增加垫片补偿间隙,否则轴套受力后容易倾斜。

  电位器的引脚采用卧式弯脚设计,引脚间距与PCB焊盘布局严格对应,建模时保留了引脚的折弯角度与伸出长度。结构工程师在PCB布局阶段,可直接将该模型导入装配体,核对引脚与焊盘的对位关系,同时检查电位器本体与周边电容、接插件、外壳筋位的间隙:卧式安装的电位器本体高度较低,适合薄型设备,但轴杆方向与PCB平行,需在面板侧预留轴杆穿过的开孔与螺母操作空间;若设备内部空间紧凑,还需评估焊接时引脚是否会与周边元件发生碰撞,以及波峰焊或回流焊过程中本体的耐温边界。

  功能特性上,RK09L系列属于单联或双联立体声音量电位器,模型中本体内部的碳膜片为环形结构,电刷随轴杆转动在碳膜片上滑动,输出连续变化的电阻值。轴杆的旋转角度通常对应有效电气行程,两端设有机械止挡,防止电刷过度转动损坏碳膜层;部分型号带中点定位感,用于音量调节时的中点识别,模型虽未完全还原内部触感结构,但本体与轴杆的配合尺寸、止挡位置可作为结构设计的参考依据。

  设计思路层面,这类电位器的建模重点不在内部精密的碳膜走线,而在外部装配边界的准确性。方形本体的四个侧面、顶部平面与底部引脚基准面,是PCB布局与外壳定位的关键参考;螺纹轴套的外径、螺距与长度,决定了面板开孔直径与螺母选型;轴杆的直径、长度与末端形状,直接匹配旋钮的内孔尺寸。在整机装配中,电位器属于人机交互的外露部件,轴杆与面板开孔的同轴度、旋钮与面板的间隙、旋转时的阻尼手感,都影响最终产品的操作体验。通过三维模型提前校核这些尺寸,可避免样机阶段出现旋钮蹭面板、螺母无法锁紧、引脚与外壳干涉等常见问题。

  此外,模型还体现了电位器的安装受力特点:螺纹轴套是主要承力部位,用户旋转旋钮时的扭矩会通过轴杆传递到轴套与面板的连接位置,因此面板开孔周围需保证足够的强度,薄塑料面板通常会在开孔背面增加加强筋,防止长期使用后面板开裂。引脚部分除了电气连接,也起到辅助固定作用,焊接后可分担部分侧向力,但不能作为主要承重结构。对于需要频繁调节的设备,还可在模型基础上评估轴杆的径向窜动与轴向间隙,预留合适的公差配合,确保旋转过程平顺无卡滞。
