流动站独立悬架轮组结构设计方案

项目分类:通用机械零部件 发布时间:2025-01-05 ID:882502
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案
  • 流动站独立悬架轮组结构设计方案

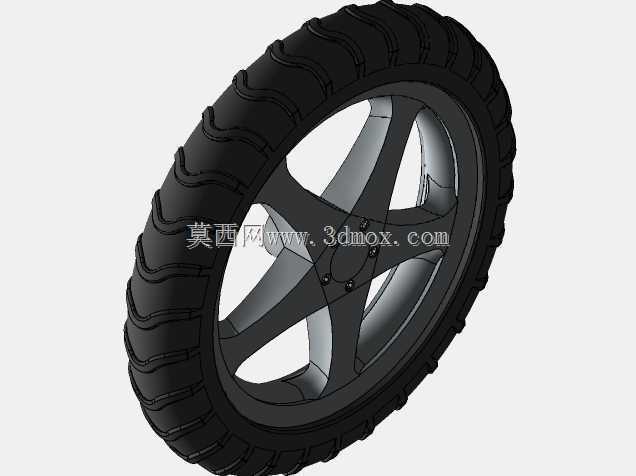

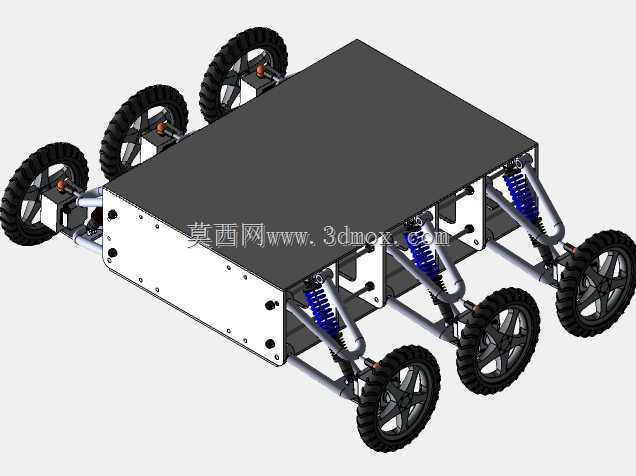

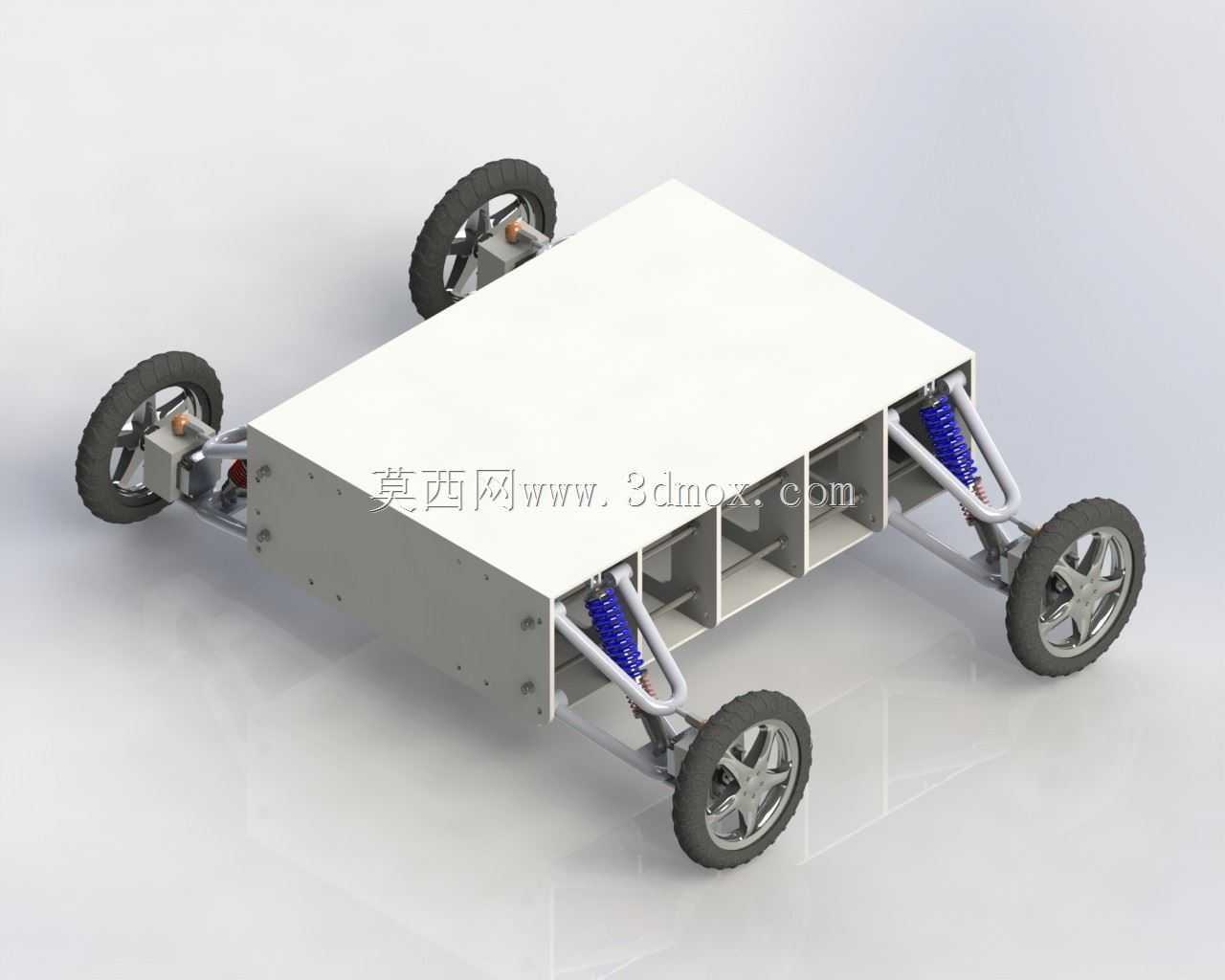

  该结构为小型移动作业平台的轮边独立悬架单元,主要适配低速流动作业站、短途巡检移动载体、小型无人配送底盘等应用场景,这类设备多运行在园区铺装路面、厂区硬化地面、轻度非铺装巡检路径上,需要兼顾行驶平顺性与轮组贴地能力,避免车载精密检测元件、作业执行机构因路面颠簸出现精度偏移或结构松动。从结构组成来看,该单元集成了轮组安装座、双螺旋弹簧减震组件、U型摆臂支撑结构、车架连接固定端四个核心部分,轮辋采用多辐式轻量化结构,配套深纹橡胶轮胎,能够在轻度颠簸路面提供足够的抓地力,轮胎与摆臂之间预留了足够的转向摆动间隙,可兼容后续加装转向驱动模块的拓展需求。

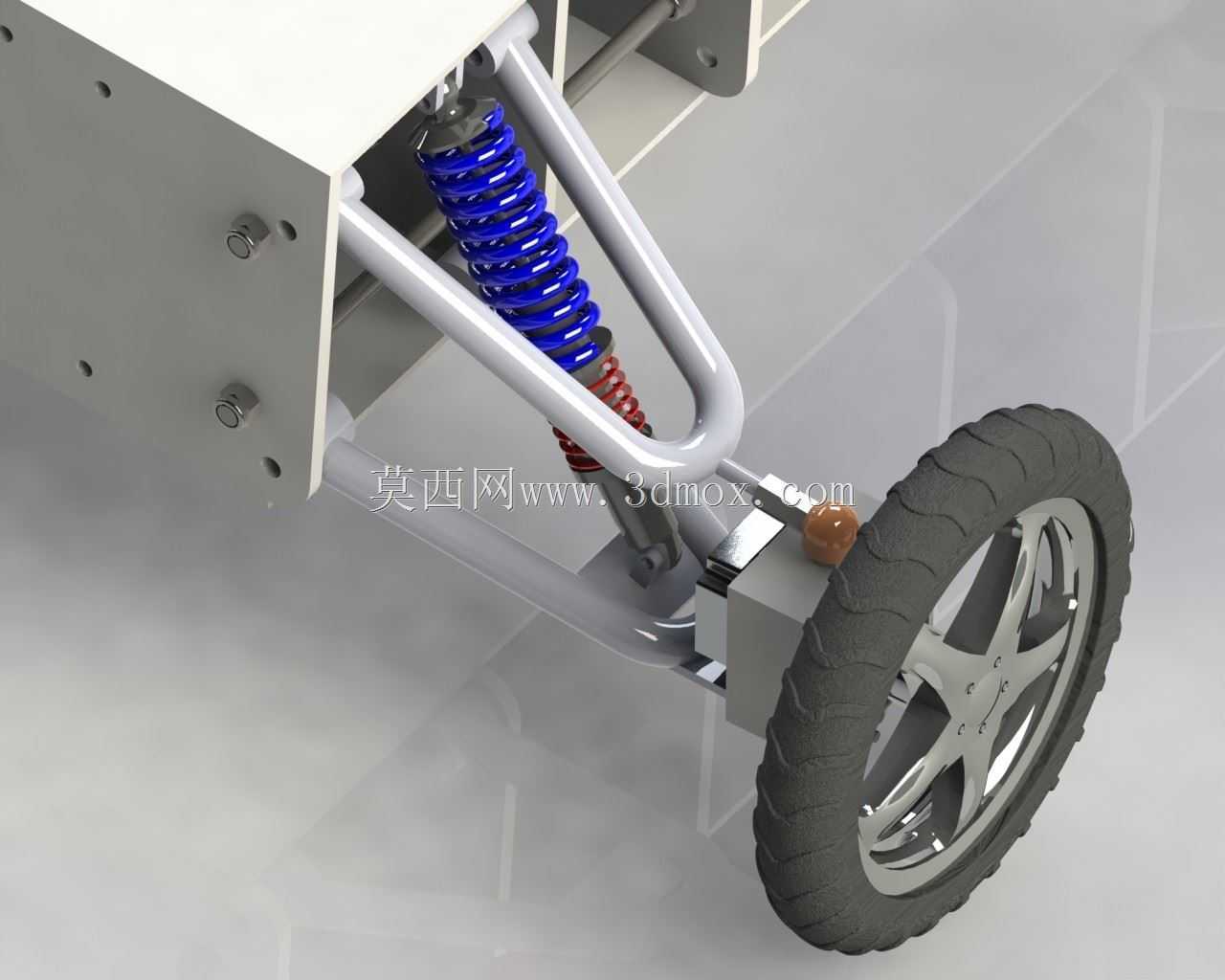

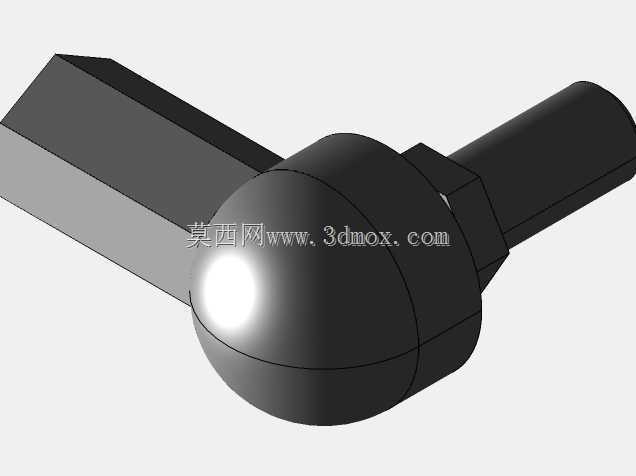

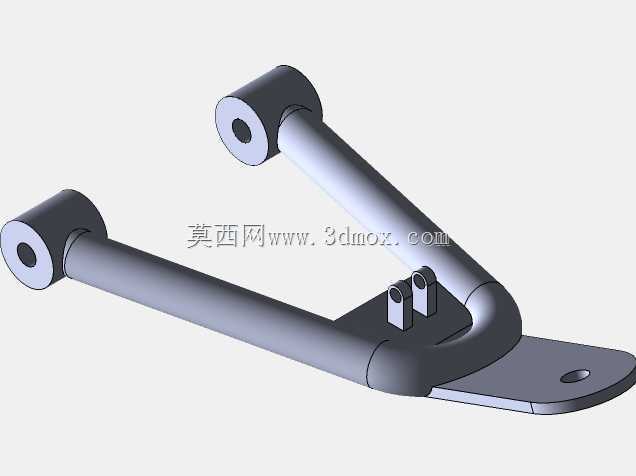

  设计阶段优先考虑了安装边界的适配性,车架连接端采用平板式安装面,通过多组螺栓与车架主体刚性连接,安装面的孔位采用对称式布局,可适配不同宽度的底盘主梁安装需求,无需对车架主体做大规模切割改造即可完成悬架单元的固定。减震部分采用了不等刚度双弹簧布局,外侧蓝色弹簧刚度偏大,承担静态载荷下的主要支撑作用,内侧红色弹簧刚度偏小,用于过滤小幅高频路面颠簸,这种组合设计既能够避免单弹簧设计下刚度匹配难度大的问题,也能在不同载荷工况下保持稳定的减震行程,当设备搭载不同重量的作业模块时,悬架的静扰度变化控制在合理区间,不会出现减震触底或支撑过硬的问题。U型摆臂采用圆管弯折成型,相比冲压焊接摆臂,圆管结构的抗扭强度更高,在轮组受到侧向冲击力时,摆臂的形变量更小,能够长期保持轮组定位参数的稳定,减少轮胎偏磨的概率。摆臂与车架、摆臂与轮边安装座的连接位置均预留了铰接点安装空间,可配套加装橡胶衬套或关节轴承,进一步过滤行驶过程中传递到车架的振动。轮边安装座集成了刹车组件安装位、轮毂轴承固定位,结构紧凑,没有多余的外凸结构,能够避免行驶过程中剐蹭路面障碍物。

  从尺寸边界来看,该悬架单元的总宽度控制在轮距适配范围内,减震弹簧的最大压缩行程预留了足够的缓冲空间,即使轮组压过高度50mm以内的路面凸起,弹簧也不会出现并圈触底的情况,摆臂的摆动角度经过校核,在最大压缩和最大拉伸行程下,摆臂都不会与车架主梁、轮胎侧壁发生运动干涉。在实际应用中,该悬架单元可单独作为非转向轮使用,也可通过修改轮边安装座结构,增加转向拉杆连接点,适配转向轮的安装需求,模块化的设计思路能够减少同系列不同配置底盘的零件开模成本,大部分结构件可通用,仅需更换少量连接零件即可完成不同功能轮组的配置。

  结构设计阶段充分考虑了加工工艺性,摆臂的弯折半径符合常规圆管冷弯工艺的加工要求,安装板采用常规板材激光切割即可成型,减震弹簧为标准件可直接采购,无需定制特殊规格的弹性元件,整体加工成本可控,适合小批量试制与量产推广。轮辋与轮胎的配合尺寸符合常规小型代步车轮组的通用规格,后期维护更换时可直接采购市售标准配件,降低设备全生命周期的维护成本。在受力校核层面,该悬架单轮额定承载能力可覆盖150kg以内的载荷需求,四个轮组搭配使用时,整车整备质量加搭载设备的总重量可控制在500kg以内,完全满足小型流动作业站、巡检机器人、短途转运小车的载荷需求。摆臂与车架连接的螺栓采用高强度等级规格,连接面设计有防滑齿结构,避免长期振动下螺栓出现松动移位。弹簧上下端均设计有弹簧座定位结构,能够防止弹簧在压缩回弹过程中出现侧向滑移,保证减震力始终沿垂直方向传递,减少摆臂受到的额外侧向力矩。
