工业用标准夹CV7紧固连接件设计

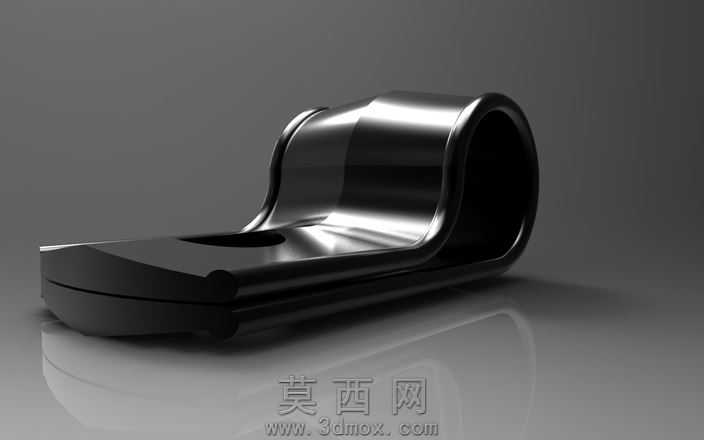

本标准夹CV7采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循工业通用夹具的尺寸公差规范，先以二维草绘勾勒出零件的整体轮廓，分别绘制平板安装段与圆弧夹持段的截面线条，通过拉伸、倒圆角、切除等基础特征操作生成基础实体，再对安装孔进行精准定位切除，保证孔位中心与平板段边缘的距离符合通用安装标准。模型整体采用一体化冲压成型的结构逻辑，平板段与圆弧夹持段通过平滑过渡的弯折结构连接，过渡区域做了均匀的圆角处理，避免应力集中问题，提升零件的结构强度与抗疲劳性能。材质方面模拟常用的冷轧钢板材质，渲染时赋予哑光金属质感，表面做了均匀的磨砂质感处理，还原真实五金冲压件的表面状态，没有多余的装饰性纹理，完全贴合工业实用零件的外观特征。结构设计上，平板段预留的圆形安装孔适配标准规格的螺栓紧固件，可快速完成与安装基面的固定连接，圆弧夹持段的内径尺寸按照通用圆管、杆件的外径公差设计，能够实现对对应规格杆件的稳定夹持，夹持时受力均匀，不会对被夹持件表面造成过度挤压损伤。设计思路围绕通用化、标准化的核心需求，整体结构简洁无冗余特征，既满足批量冲压生产的工艺要求，减少生产过程中的废料产生，又保证零件的安装便捷性与使用可靠性，可广泛应用于各类工业设备的管线固定、杆件连接等场景，建模过程中所有特征均保留参数化关联，后续可根据不同的使用需求快速调整安装孔大小、夹持段内径、整体长度等核心尺寸，快速衍生出适配不同规格的同系列夹具模型，无需重新进行整体建模，大幅提升同系列零件的设计效率。
