电子管八脚接插件结构设计

　　这类八脚圆形接插件常见于老式电子管设备、测试仪器、音频放大装置及部分工业控制机箱内，主要承担电子管与印制板或底盘之间的机械支承和电气连接。器件装入后，管脚通过中心定位和周边孔位形成唯一姿态，可避免插反造成的极间短路或信号错接。黑色绝缘基座承担隔离、定位和抗爬电作用，外露金属插针则用于焊接或插入对应孔位，形成稳定的信号与供电通路。

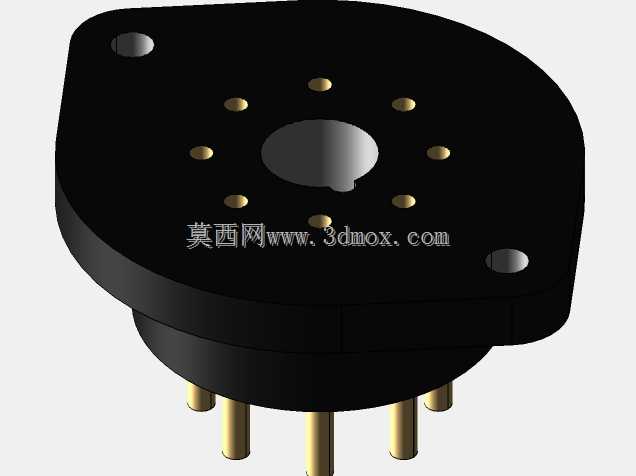

　　从结构上看，模型呈现的是典型八角分布插座：上部为带安装耳的圆盘形绝缘本体，盘面围绕中心孔均匀布置接触点位，中心孔用于配合电子管管腰的定位凸台；下部伸出多根圆柱形金属插针，插针间距按标准管座排布，能够匹配常规八脚电子管。本体两侧的安装耳带有沉孔，螺钉从上方沉入后可将座体固定在机箱面板或支架上，沉孔设计使安装面保持平整，不会干涉电子管插拔。

　　设计时需要同时考虑电气间隙、爬电距离、插拔导向和焊接工艺性。绝缘盘厚度不能只按外形取值，过薄会导致相邻插针之间耐压不足，过厚又会增加整体高度并浪费机箱内部空间。插针与基座之间通常采用压装或注塑固定，模型中针体伸出长度应保证穿过板厚后仍有足够焊接和检验空间；若用于板接结构，针距需要与PCB孔位严格一致，任何累积偏差都会在装配时表现为插针偏孔或强行装配后的应力。

　　安装边界方面，圆盘外径决定了面板开孔周围的最小避让区，两个安装耳进一步扩大了固定所需平面范围。布局时不能只看本体投影，还要在下方预留插针焊接、走线和工具操作空间；若多只插座并排布置，应保证电子管插入后管壳之间留有散热和拔管间隙。中心定位孔与盘面接触点的相对位置是防错关键，孔位偏心量和接触点圆周分布必须统一，否则同型号器件在不同插座上会出现姿态不一致。

　　实际选型中，这类插座并不只是一个简单开孔件。它要承受电子管反复插拔带来的局部磨损，还要在设备受热后维持插针保持力。绝缘材料通常需关注耐热、耐电弧和尺寸稳定性，金属接触件则需兼顾导电性与弹性。若用于高电压级间连接，相邻针之间的盘面筋条、凹槽或材料厚度会直接影响表面爬电路径；若用于小信号音频回路，插针接触电阻和焊接后的机械牢固度同样不可忽视。

　　建模过程中，圆盘本体、安装耳、沉孔、中心定位孔、插针和接触点应分别建立清晰特征，便于后续检查装配关系。圆周阵列特征要以中心孔为基准，避免以模型原点粗略阵列后造成与安装耳的相对角度错误。插针根部建议保留过渡圆角或压装段，不要把针体与绝缘盘做成完全锐利的直角交接，这样既不符合压装工艺，也不利于后续工程图表达公差。沉孔深度、针体伸出长度和本体总高应形成尺寸链，能够直接反映到面板厚度、PCB间距和机箱内部净空。

　　在设备维护场景里，这种插座的价值还体现在更换效率上。电子管老化后可直接拔插，不必拆焊多根引线；若插座本身固定可靠，维修人员只需关注器件更换，而不必重新整理内部接线。对于结构设计者而言，模型的重点不在外观复杂度，而在孔位角度、安装孔位置、插针长度和绝缘边界这些决定互换性的细节。把这些约束表达清楚，三维模型才能真正服务于机箱布局、干涉检查和加工选型。
