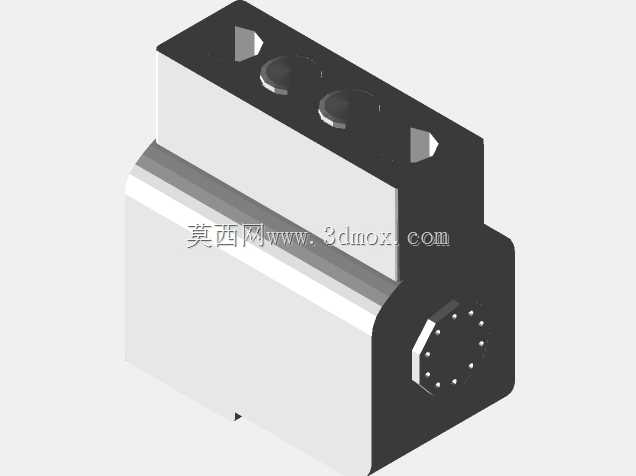

在中小型动力配套领域,直列四缸四冲程发动机始终占据着乘用车辆、小型工程机械、固定式发电机组等场景的核心配套位置,本次拆解呈现的缸体总成模型,完整还原了量产机型缸体部分的结构逻辑与安装边界,可直接用于动力总成匹配阶段的结构校核、教学演示中的原理讲解,以及逆向设计阶段的参考对照。从实际装机的工况需求出发,该缸体采用了整体式铸铁基体的设计思路,上部预留的四个缸筒安装位呈直线等距排布,相邻缸筒之间保留了足够的壁厚空间,既可以满足燃烧室工作时的高压承载需求,也能在缸筒之间布置贯通的冷却水道,避免连续高负荷运转下出现局部热变形。缸体顶面的两个定位孔与周边螺栓过孔位置,完全对应量产气缸垫的安装孔位,装机时缸盖通过周布螺栓压紧在缸体顶面,
密封燃烧室的同时,也将缸盖与缸体的冷却、润滑油道精准对接,不会出现油路水路错位的问题。从前端动力输出侧的结构来看,端面预留的法兰安装位带有周向均布的螺栓孔,可直接匹配正时罩壳、前端辅件驱动轮的安装需求,中心的曲轴输出孔位周边做了加厚凸台处理,用来承受曲轴运转过程中传递的交变冲击载荷,避免前端面长期受力后出现开裂。缸体侧面的两个斜向工艺凸台,一方面作为铸造过程中的工艺补缩位,消除缸体内部的铸造缩松缺陷,另一方面也可作为整机吊装时的辅助受力点,方便生产线装配过程中的缸体转运。在安装边界的尺寸控制上,该缸体的长宽高比例完全遵循主流小排量直列四缸机型的布局规范,底部的油底壳安装面为整圈平整加工面,预留的螺栓孔沿周边均匀分布,
可匹配对应规格的湿式或干式油底壳;侧面预留的机油滤清器安装位、冷却系统接管位,都和周边辅件的安装尺寸做了适配,在进行整车动力舱布置时,不需要对缸体本体做额外的切割改型,就能完成进排气管、起动机、发电机等外围部件的位置排布。设计过程中针对缸体的受力路径做了针对性优化,曲轴主轴承座的位置和缸体侧壁做了一体化的加强筋连接,将燃烧做功产生的爆发压力直接通过侧壁传递到整机安装脚,避免应力集中在轴承座位置。缸体内部的润滑油道采用了斜向钻孔的布局,从主油道直接连通各个曲轴轴承位与凸轮轴轴承位,减少了油路的转折节点,既降低了机油流动的阻力,也减少了工艺加工的工序数量。冷却水道则采用了环绕缸筒的连通式设计,冷却水从缸体下部进入后,
可沿缸筒周向均匀向上流动,带走缸筒工作时产生的热量,不会出现局部冷却水流动死区,避免某一缸过热出现拉缸故障。从结构建模的细节来看,模型完整还原了所有安装孔的深度、凸台的拔模斜度以及铸造圆角,没有做过度的简化处理,在进行装配干涉检查时,可以直接将曲轴、活塞、连杆等运动部件装入缸体内部,模拟曲轴全行程运转时的运动间隙,核对活塞在上止点、下止点位置时和缸体、缸盖之间的安全距离,也能验证连杆在运转过程中是否会和缸体内部的加强筋发生碰撞。对于教学场景而言,该模型可以分层拆解展示缸体内部的水道、油道走向,让学习者直观理解四冲程发动机缸体部分的结构组成,明白各个安装位对应的功能作用,区别于单纯的原理示意图,实体化的结构模型能更清晰地呈现工程设计中兼顾强度、工艺、装配的多重考量。在进行改装机型的开发时,也可以基于该缸体的基础结构,调整缸筒间距、顶面螺栓孔位置来适配不同排量的升级需求,或是在侧壁预留传感器安装位,增加缸温、油压监测点位,满足特种动力配套场景的使用需求。
