工业法兰连接式截止阀三维结构设计

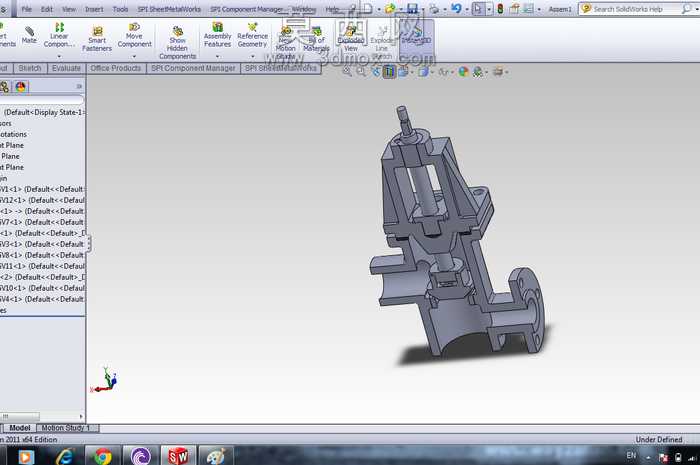

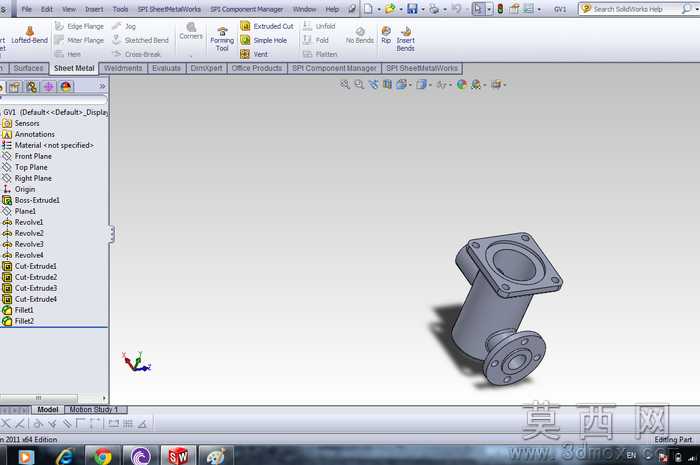

本模型为工业管路系统常用的法兰连接式截止阀，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计通用规范，对阀门各组成部件进行了独立参数化绘制，后续可根据实际工况参数快速调整通径、压力等级等核心尺寸。模型整体包含阀体、阀盖、阀杆、启闭件、密封组件、连接紧固件等核心结构，建模时对各部件的装配关系进行了精准约束，完整还原了截止阀的实际装配逻辑，可直接用于装配干涉校验、运动仿真验证等设计环节。材质设置上，阀体阀盖部分采用铸钢材质视觉效果，表面做了亚光金属质感处理，还原铸造件的细微肌理；阀杆部分采用不锈钢材质，设置了轻微的金属反光效果，体现加工件的光洁表面特性；密封件部分采用橡胶类材质的哑光深色效果，区分金属与非金属部件的视觉差异。结构设计上，采用直通式法兰连接结构，进出口端的法兰盘预留了标准螺栓孔位，可与对应通径的管路法兰直接匹配；阀杆采用升降式结构，与启闭件做了同轴度约束，模拟实际工况下阀杆升降带动启闭件实现管路通断的运动逻辑；阀盖与阀体的连接部位做了密封面结构设计，预留了密封垫片的安装位置，还原实际产品的密封设计逻辑。建模过程中对非核心的工艺倒角、铸造圆角等细节做了合理简化，在保证结构完整性的前提下控制了模型整体数据量，既可以用于产品设计阶段的结构验证，也可用于管路系统的整体装配模拟、产品展示渲染等场景，模型各部件均为可编辑参数化特征，方便后续根据不同的压力等级、通径规格、适用介质调整对应结构尺寸，适配不同的工业管路设计需求。
