脚控无接触洗手台机械结构设计

　　这套脚控无接触洗手台的核心价值，在于把公共卫生场景中最容易被忽略的交叉接触环节彻底切断。传统洗手台的出水开关、皂液按压头都是高频接触点，即便配备感应龙头，也常面临供电维护、感应误触发、湿手环境电路可靠性等问题。纯机械脚控方案不需要外接电源，也不依赖电子传感器，通过踏板连杆把脚部动作转化为阀体启闭和皂液供给动作，在医院走廊、商场卫生间、学校公共盥洗区、食品加工车间入口等位置，都能保持长期稳定运行。

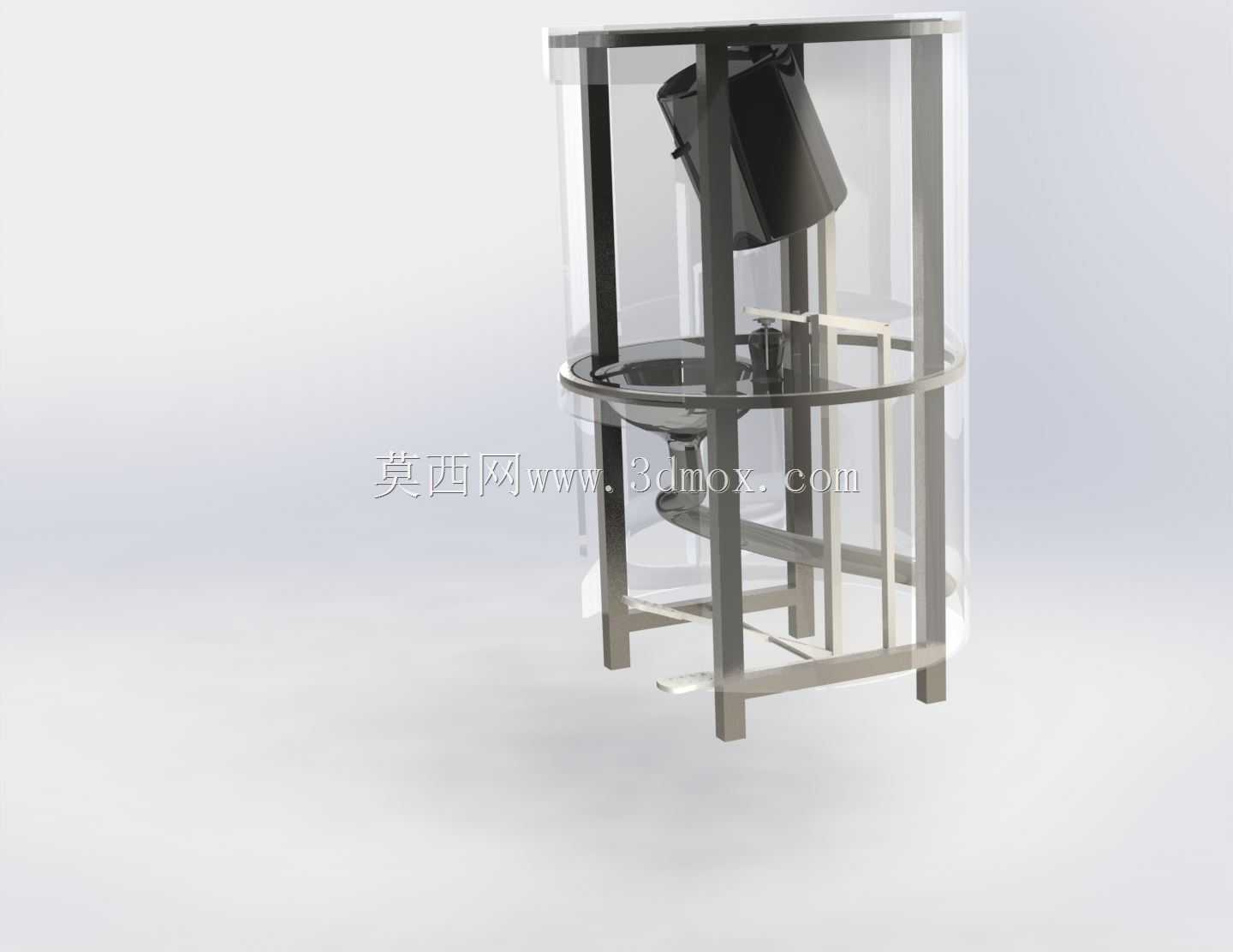

　　从结构组成看，模型包含立式支撑框架、透明围护侧板、脚踏驱动组件、中部接水盆、上部储液与出水模块以及内部传动杆件。框架采用四根竖向支腿加横向围档的形式，既承担上部水箱和皂液容器的载荷，也为透明挡板提供安装基准。透明围挡的作用不是装饰，而是在洗手过程中阻挡水花外溅，同时让内部连杆动作可见，方便巡检人员判断卡滞点。接水盆位于人体腰部高度，盆体边缘做圆弧过渡，避免污水积存；下部预留排水接口，可直接接入建筑排水软管。

　　设计思路上，工程师没有采用复杂的齿轮组，而是优先使用铰接连杆和复位弹簧。脚踩踏板时，踏板绕后端铰点转动，拉动纵向拉杆向上运动，一路控制水路阀芯抬起出水，另一路通过摆杆挤压皂液泵头输出洗手液；松开踏板后，弹簧使各杆件回位，水路关闭、皂液泵复位。这种直传路径传动效率高，故障点少，杆件之间的销轴连接也便于拆卸更换。踏板表面设置防滑纹路，并向前伸出足够距离，使用者不用刻意低头对位，抬脚即可操作。

　　尺寸与安装边界方面，整体占地控制在单人盥洗单元范围内，支腿底部形成稳定支撑面，不需要预埋螺栓即可放置在平整地砖上；若用于人流密集场所，也可通过底脚膨胀孔进行固定。上部储水和储液模块的高度避开了普通成人头部活动范围，前方留出腿部伸入空间，确保站立操作时膝盖不会碰撞框架。水路接口集中在柜体后侧，进水管、排水管与皂液管路分层布置，减少相互缠绕。透明侧板与框架采用卡槽加紧固件连接，拆下单侧挡板即可完成内部维护。

　　在实际选型中，结构工程师需要重点关注踏板行程与阀芯行程的匹配。行程过短会导致出水流量不足，行程过长则增加脚部操作强度。模型中通过调节拉杆两端的螺母位置，可以改变有效传动比，从而适配不同规格的阀芯和皂液泵。复位弹簧的刚度也要经过权衡：刚度过大，脚感沉重；刚度过小，踏板可能在振动环境下自行下落。接水盆深度和落水口位置决定了排水速度，盆壁坡度应保证水流快速汇集，避免使用者长时间等待。

　　材料选择上，与水和皂液接触的零件应优先采用耐腐蚀材质，杆件铰接处使用防锈销轴，框架表面可做喷涂或不锈钢处理。透明围挡需兼顾抗冲击性和耐清洁剂腐蚀能力。由于整个装置没有电气元件，其防水等级要求大幅降低，日常清洁时可以直接冲洗外表面，这在高频率使用的公共卫生间中尤为重要。

　　建模过程中，直立框架的垂直度、踏板转轴的同轴度以及连杆运动间隙都需要严格控制。若同轴度偏差过大，踏板动作会出现偏磨；间隙过小，受热胀冷缩和污垢积累影响容易卡死；间隙过大，则会产生明显晃动并影响出水控制精度。三维模型中对这些铰接位置进行了独立装配，便于在工程图中标注配合公差，也为后续运动仿真提供基础。

　　该结构还具有良好的扩展空间。例如，可以在踏板上增加两段式行程：轻踩出皂液，重踩或再次踩踏出水；也可以在框架侧面增加干手纸支架或废液收集托盘。对于需要恒温供水的场所，可在后部预留小型即热模块位置，但主体机械传动仍保持独立，避免加热部件维护影响脚控功能。

　　总体来看，这不是一台追求花哨功能的设备，而是围绕公共卫生安全、低维护成本和长期可靠性展开的机械装置。它把洗手动作从“用手触碰开关”转变为“用脚完成控制”，在不改变使用者基本习惯的前提下降低了接触传播风险。对机械设计人员而言，其价值在于用简洁的连杆机构解决真实场景问题，并在尺寸边界、维护空间、材料防护和操作体验之间取得平衡。
