Xbox360有线游戏手柄结构设计

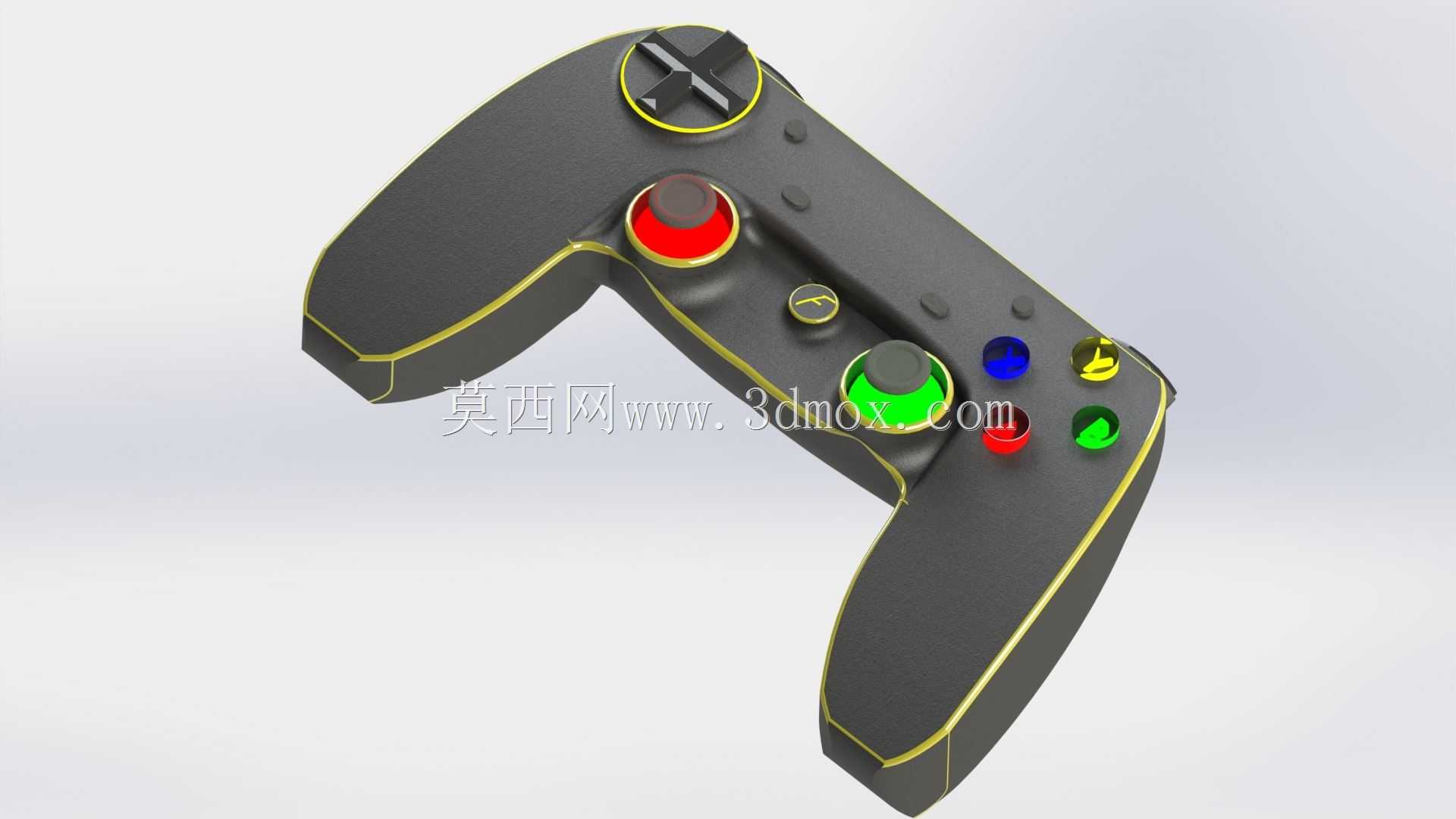

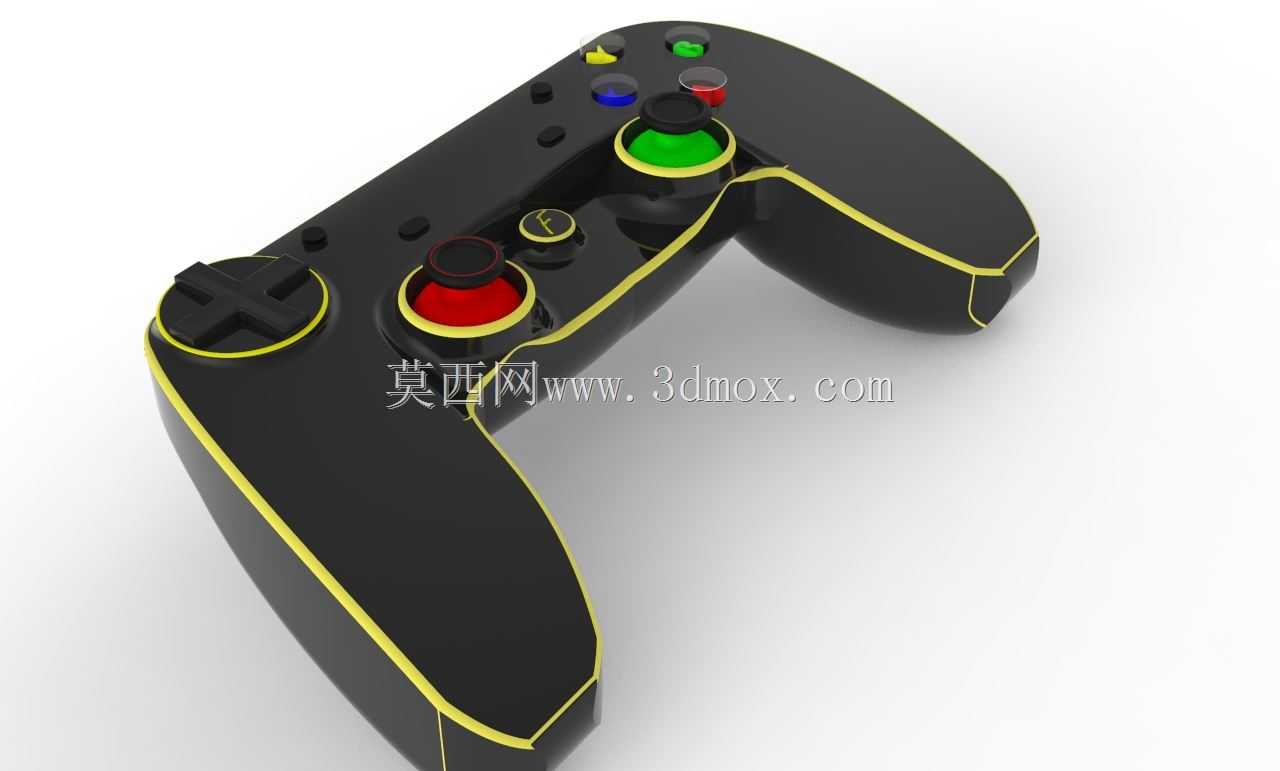

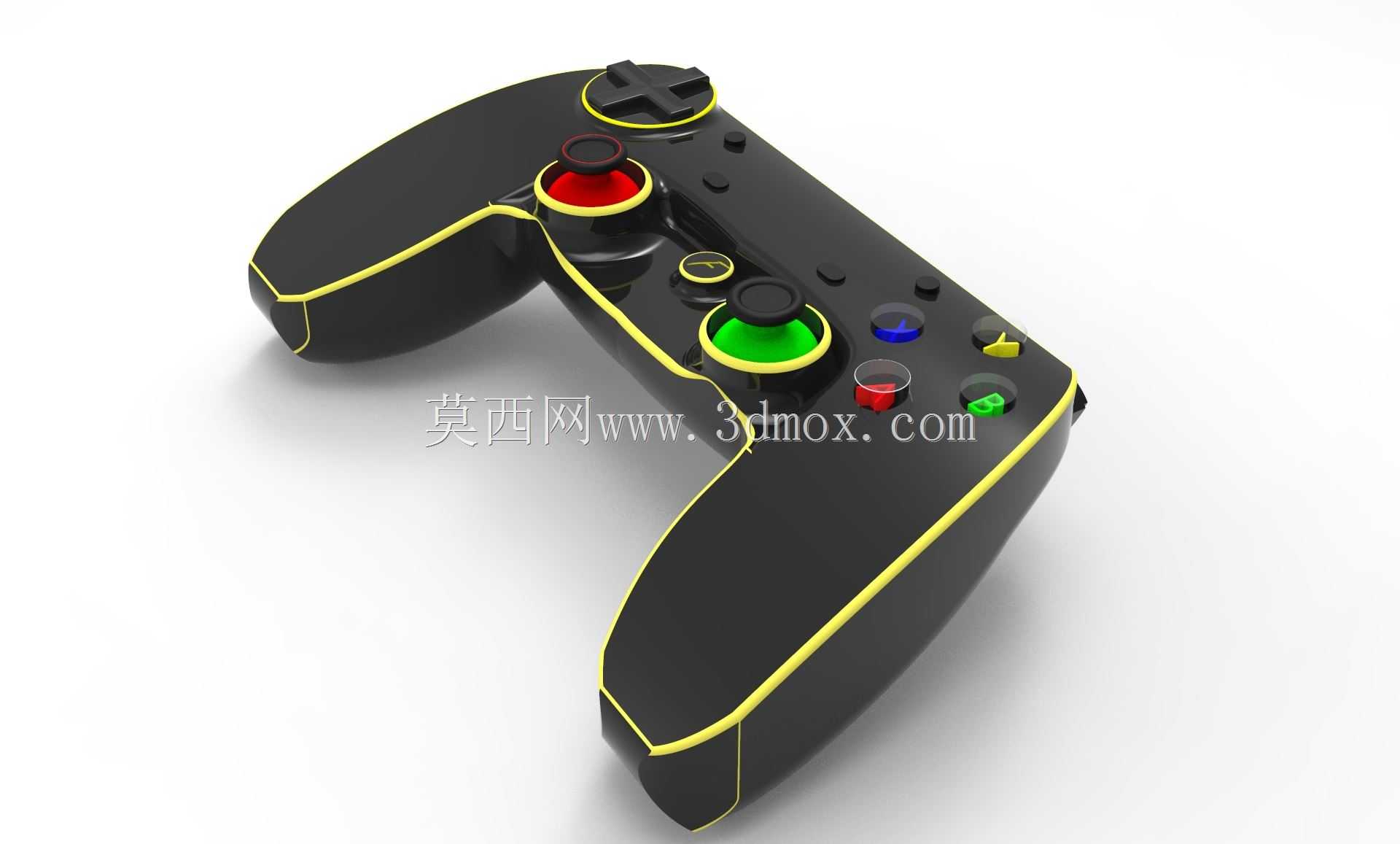

　　该手柄的整体轮廓完全贴合成年男性自然握持时的掌部弧度，左右握把的内收角度经过多轮握持姿态验证，虎口位置的过渡曲面没有尖锐棱边，长时间握持不会出现局部压痕。外壳采用上下壳扣合的装配逻辑，分型线布置在手柄侧方的视觉弱化区域，既方便模具脱模，也能避免日常使用中分型线直接摩擦掌心。正面的按键布局遵循拇指自然活动范围设计，左摇杆位于左上区域，十字方向键紧邻摇杆上方，右摇杆布置在右侧动作键下方，四个彩色动作键呈菱形排布，拇指无需大幅移动即可覆盖所有操作点位，中间的功能小按键避开了拇指误触的高频区域。

　　从结构层面看，手柄内部需要预留电路板、按键导电胶、摇杆电位器、震动马达以及电池仓的安装空间，握把内部的空腔专门用来放置偏心震动马达，马达通过橡胶减震套固定在壳体内的定位柱上，既可以传递震动反馈，也能避免马达运转时与壳体产生共振异响。摇杆的安装柱位做了加厚处理，反复扳动摇杆时的受力会分散到周围的壳体筋位上，避免柱根位置出现应力断裂。十字键采用一体式悬臂结构，下方对应四个独立的触点位，按压任意方向都能准确触发，斜向触发时也不会出现卡滞。

　　外壳表面的装饰线条并非单纯的外观设计，其凸起的筋条同时可以增强壳体的侧向抗形变能力，手柄不慎跌落时，筋条会先接触地面，吸收部分冲击能量，保护内部的电子元件。各个按键的行程都预留了合理的间隙，按键与壳体开孔之间的单边间隙控制在0.15毫米左右，既不会因为间隙过大出现晃动，也不会因为热胀冷缩出现按键卡滞。手柄的整体宽度控制在150毫米级别，前后厚度在握持最厚处约60毫米，重量分布向握把处偏移，握持时的重心落在掌心位置，不会出现前端过重导致的手腕疲劳。

　　这类游戏手柄主要应用于家庭游戏主机、PC端游戏操控场景，也可作为工业模拟设备的人机交互终端，在工程机械模拟驾驶、无人机地面站操控等场景中，手柄的摇杆和按键可以直接映射对应的设备控制指令，相比键盘鼠标的操控方式，手柄的模拟量摇杆可以实现更精准的线性控制，按键的盲操作效率也更高。设计过程中需要优先保证握持的舒适度和按键的触发可靠性，所有外露的结构件都要做圆角处理，避免划伤用户。内部的电路板固定柱采用热熔柱工艺，装配时不需要额外打螺丝，既提升了装配效率，也减少了金属零件对内部信号的干扰。

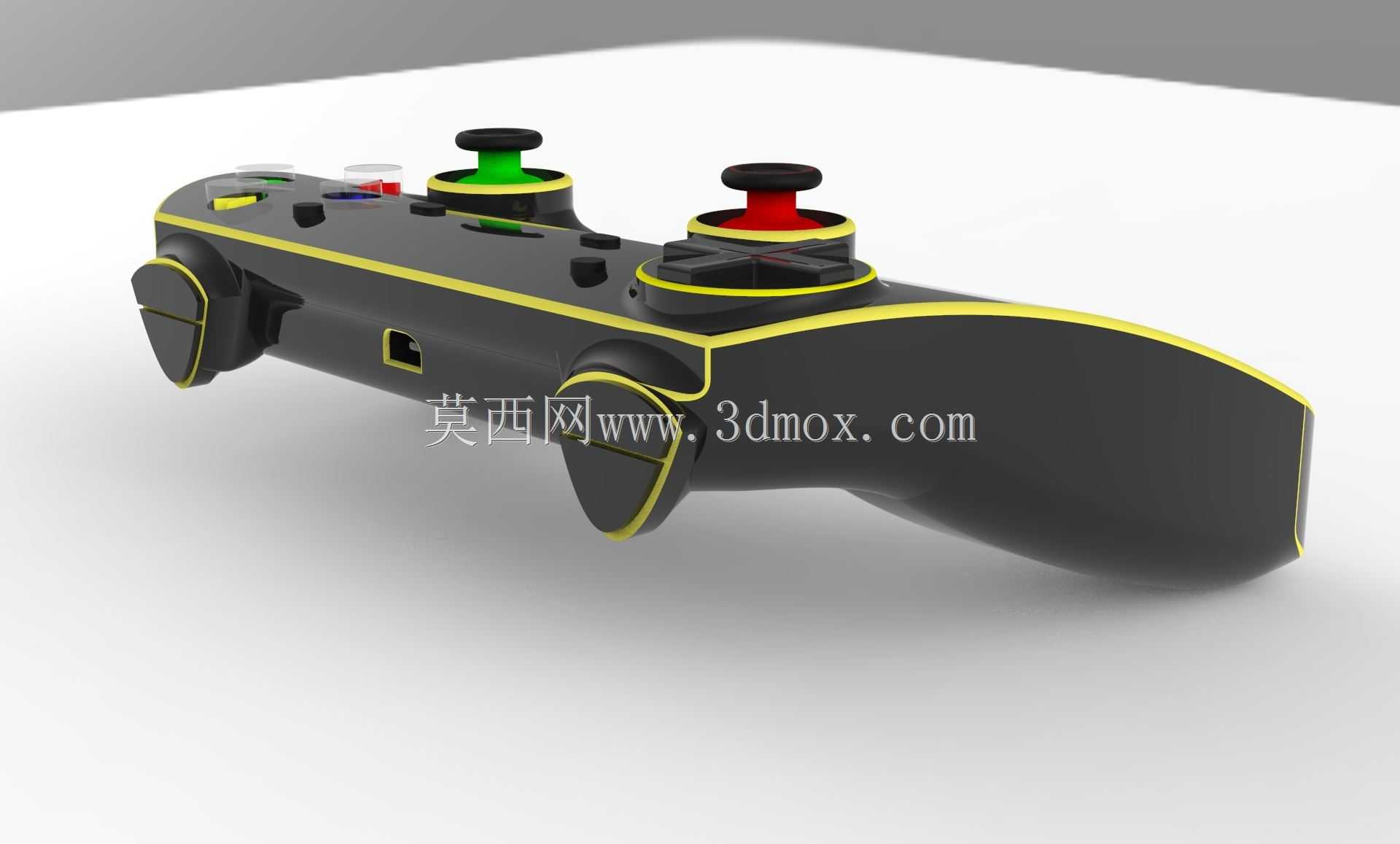

　　手柄的肩部按键布置在上壳的顶部前缘，食指自然搭放的位置正好对应按键的触发中心，按键采用长力臂的杠杆结构，按压力度均匀，指尖按在按键的任意位置都能顺利触发。握把的外侧曲面做了细微的内凹处理，手指弯曲时指腹正好贴合在凹位中，握持时不需要刻意用力夹紧，依靠手掌的自然弧度就能稳定持握。壳体的壁厚保持均匀，基本维持在2毫米左右，筋位厚度控制在壁厚的0.6倍，避免注塑生产时出现缩痕和内应力集中。各个开孔的边缘都做了斜度处理，装配按键时可以快速导向，提升产线的装配良率。

　　在实际的工程验证阶段，需要对所有按键做百万次的按压寿命测试，摇杆要做全行程的往复扳动测试，外壳还要做不同温度环境下的跌落测试，确保在日常使用的磕碰场景下不会出现壳体开裂、按键失效的问题。手柄的整体结构没有采用复杂的异形机构，全部通过常规的注塑零件和标准电子元件组装实现，生产工艺成熟，装配流程简单，适合批量量产。外观上的配色分区清晰，不同功能的按键通过颜色做区分，用户可以快速识别按键功能，降低学习成本。
