水下微型单自由度夹持机械手结构设计

　　该水下夹持执行机构的设计出发点，是为狭窄空间内的轻载水下作业提供一套结构紧凑、控制简单的末端操作方案。整机采用单自由度驱动逻辑，仅通过一组直线或旋转动力输入即可实现夹爪的开合动作，省去了多关节协同控制的复杂解算环节，在水下能见度低、通信带宽受限的作业场景中，这种极简驱动方式能大幅降低操作门槛与系统故障率。

　　从实际作业边界来看，该机构的夹持开口约50毫米，可覆盖多数水下小型采样、零部件拾取、线缆整理等任务的工件尺寸范围。整机总质量控制在250克级别，轻量化设计带来两方面工程优势：其一，搭载在小型水下机器人或爬行器末端时，不会对载体的浮力配平、运动稳定性造成明显负担；其二，低运动惯量让夹爪开合响应更迅速，在水流扰动环境下也能保持较好的操作精度。防护等级达到IP68，意味着整体结构可长期浸没于水下环境，各转动配合面、动力衔接部位均做了密封适配设计，能够抵御水压侵入与水体腐蚀。

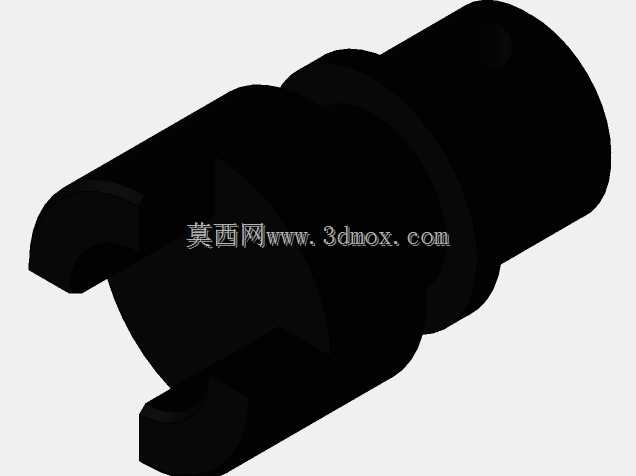

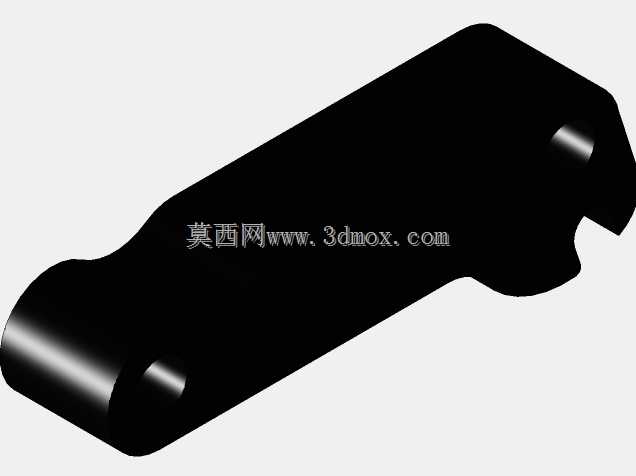

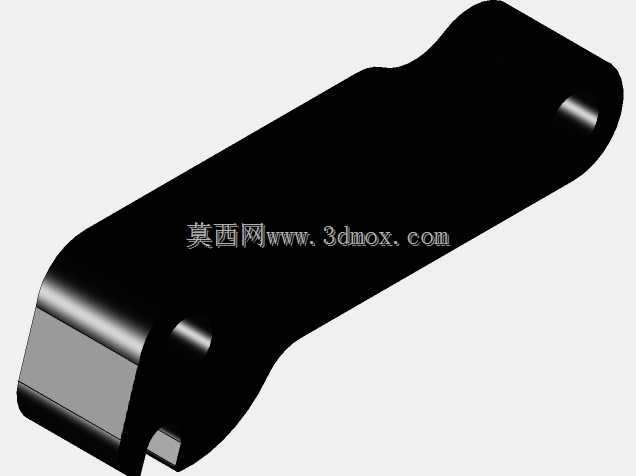

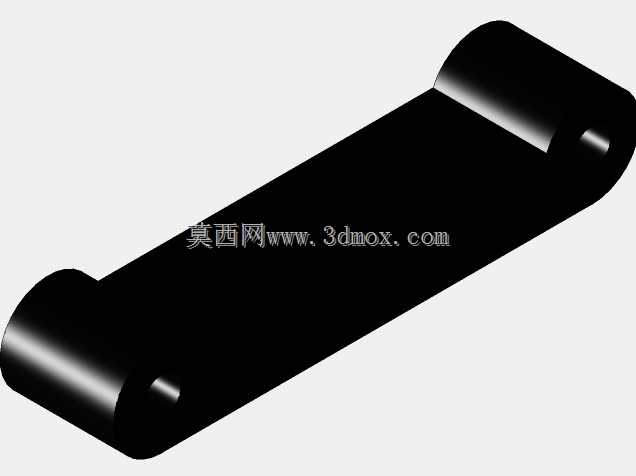

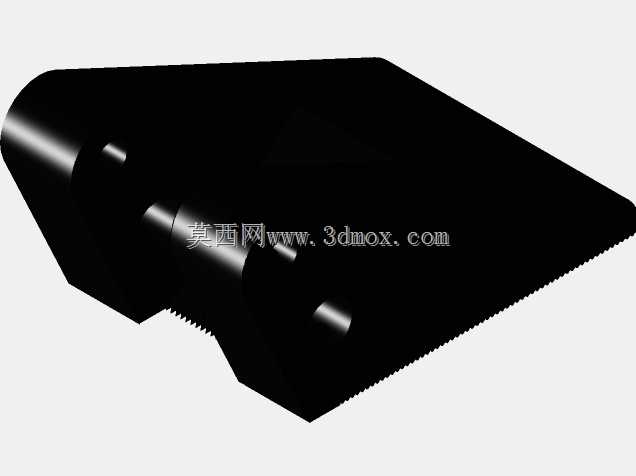

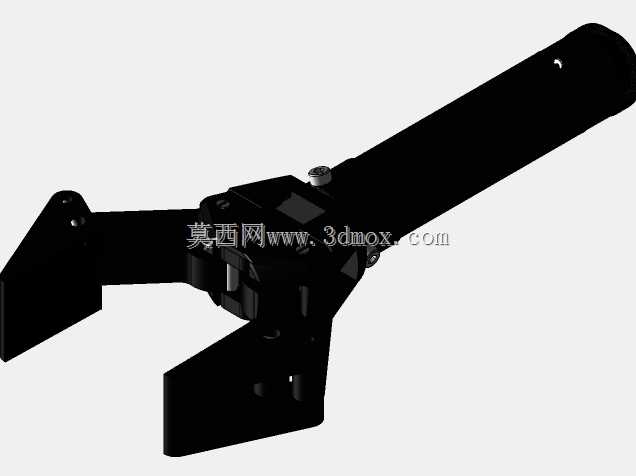

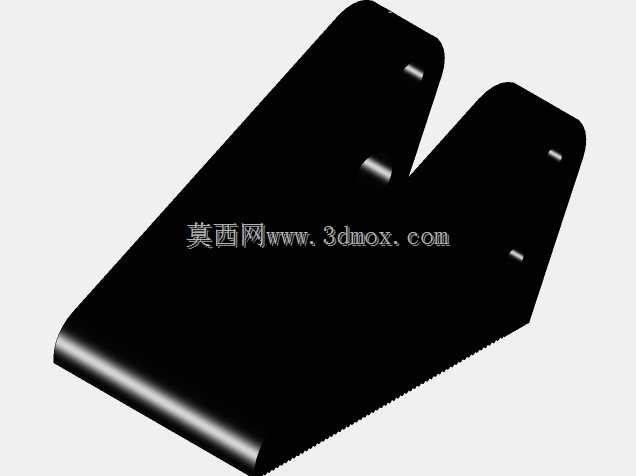

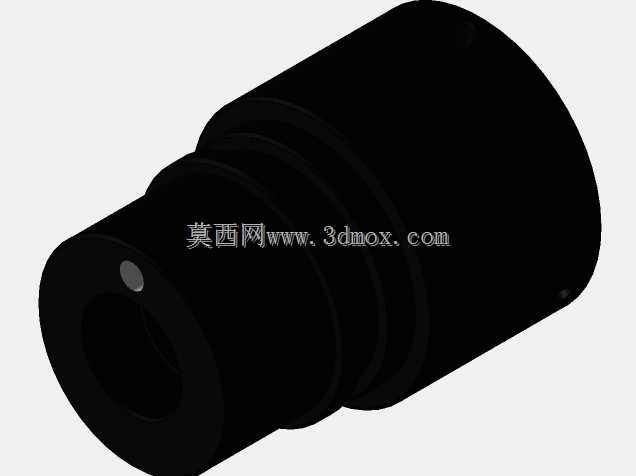

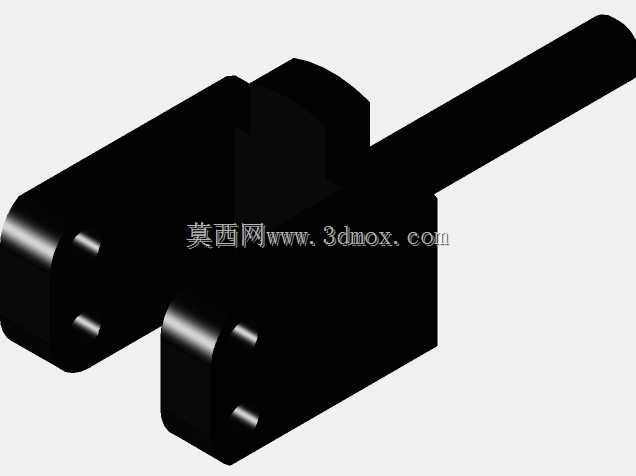

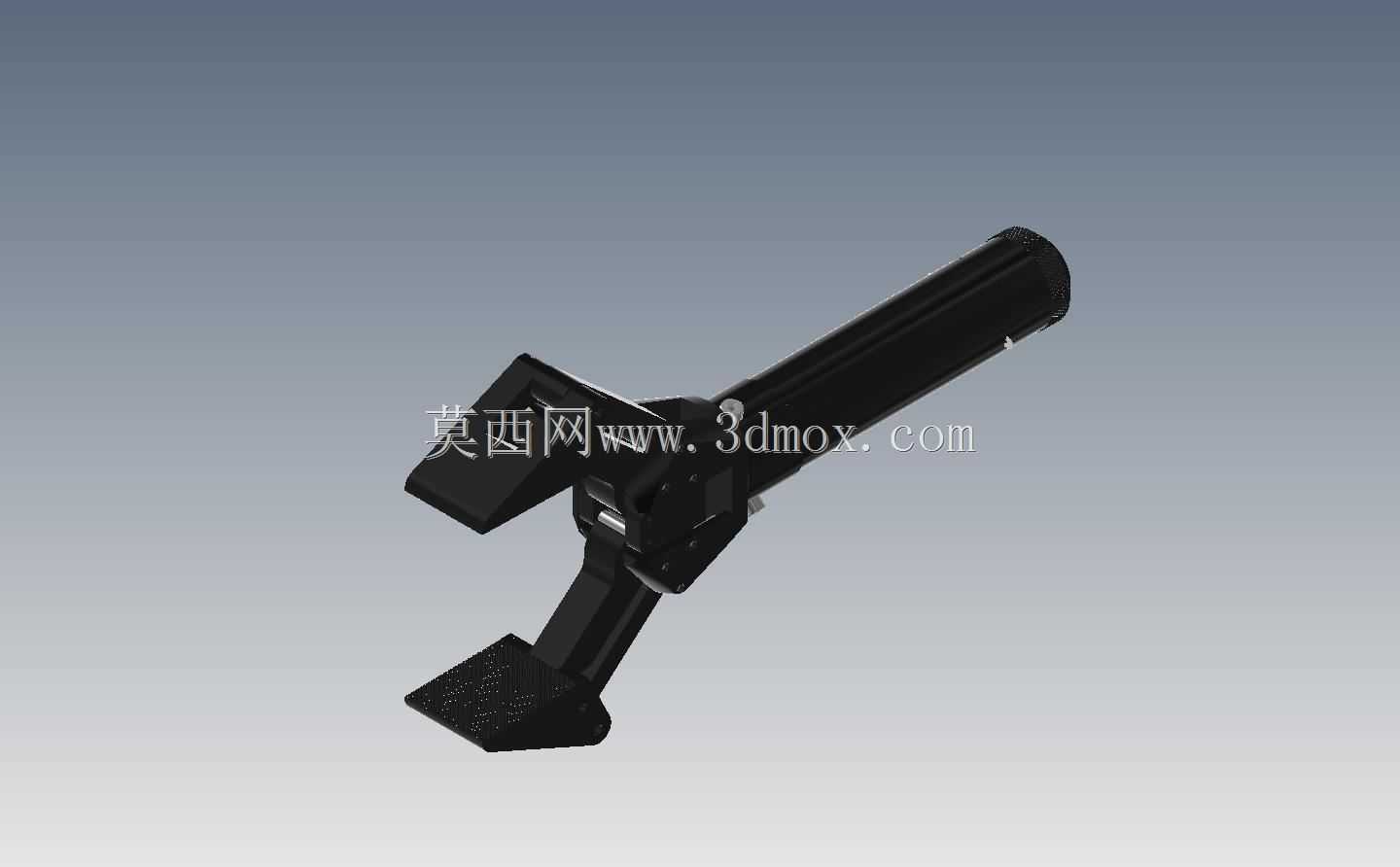

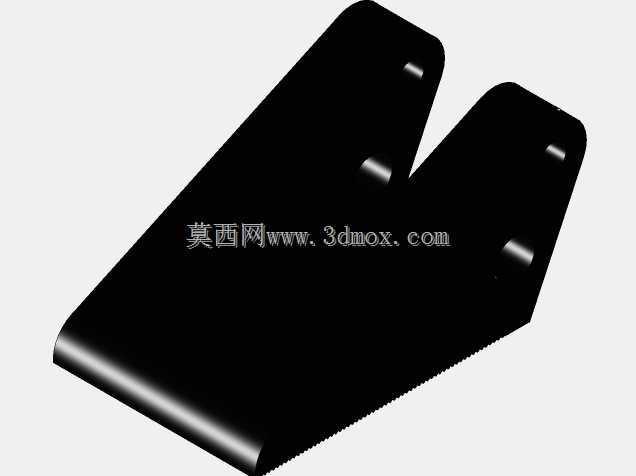

　　结构设计层面，该方案从零件级完成了完整重构，所有配合尺寸均围绕实际装配公差与运动干涉校验展开。长柄式主体外壳内部集成驱动传动组件，外壳本身既作为动力元件的安装基座，也承担水下承压与密封防护的功能，这种一体化布局减少了分体装配带来的密封接缝数量。末端夹爪采用对称式开合结构，夹持面做了防滑纹理处理，在抓取表面光滑的水下工件或生物样本时，能提供足够的摩擦阻力，避免工件在水流冲击下脱落。夹爪与主体的铰接部位经过受力优化，动力传递路径短，传动效率损失小，在有限的驱动输出下即可获得可观的加持力。

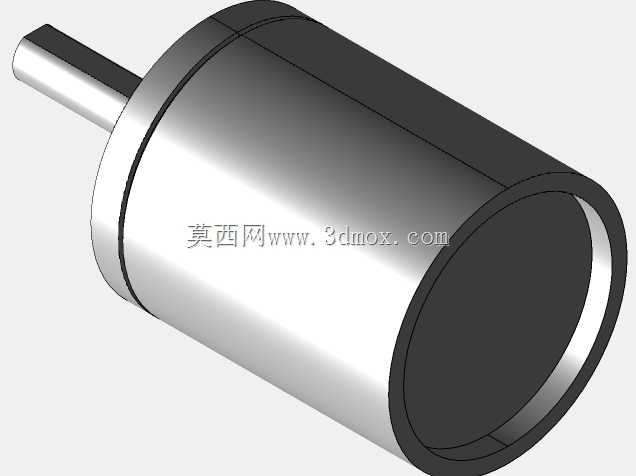

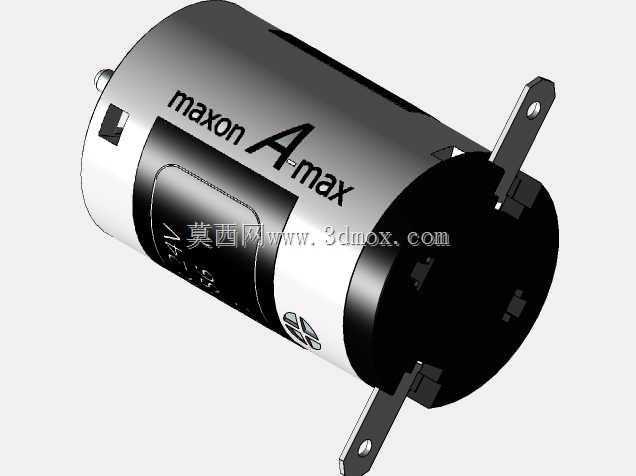

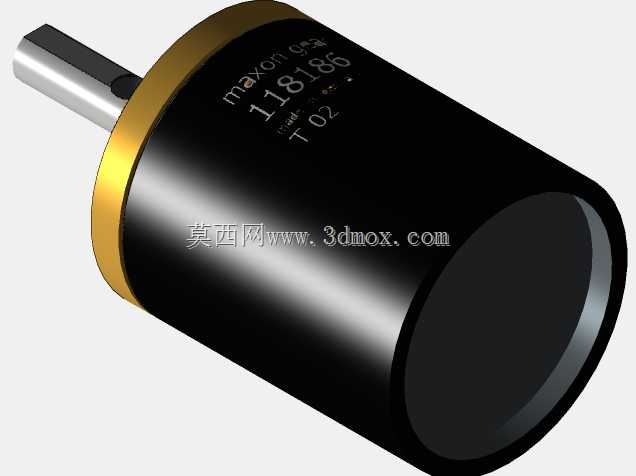

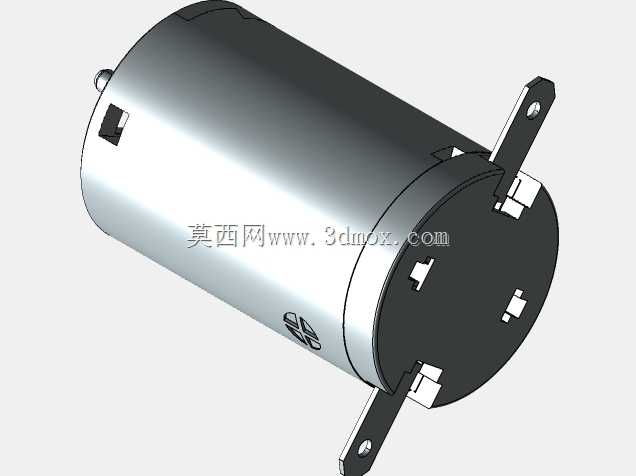

　　在安装适配性上，该执行器的柄部结构预留了标准安装接口，可直接对接多数小型水下机器人的末端法兰，也可通过转接件适配不同直径的机械臂杆。整体外形呈细长杆状，最大外径控制在较小范围，能够伸入管道、水下结构缝隙等常规机械臂无法抵达的狭窄区域开展作业。设计过程中同步配套了驱动系统的组合参数，动力单元与传动机构的参数匹配经过校验，可保证在额定夹持范围内，动力输出不会出现过载堵转，同时在夹爪触碰到工件时能通过机械结构的力传递特性形成自然的力反馈，操作人员可通过动力电流变化或本体触感判断加持状态，无需额外加装复杂的力传感器。

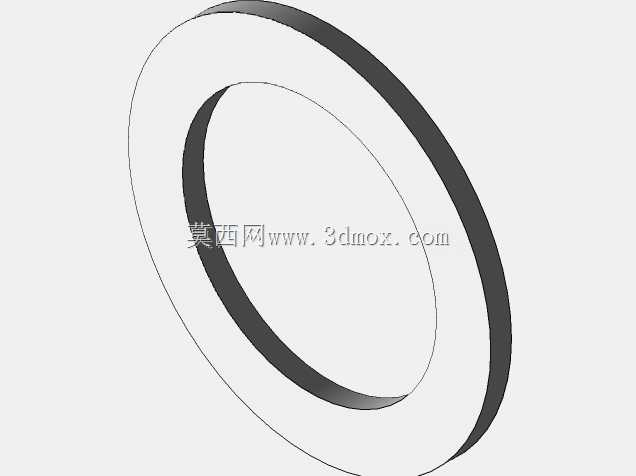

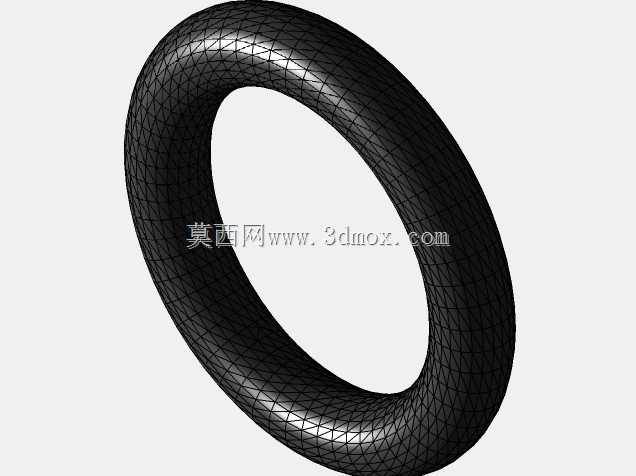

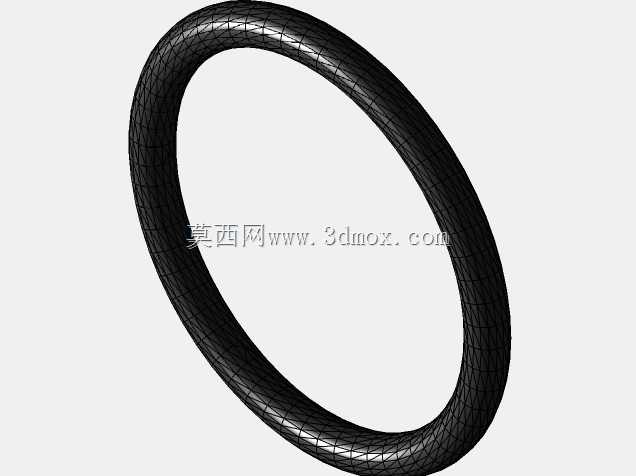

　　从应用场景拓展来看，这类微型水下夹持器不仅可用于水下机器人的作业末端，也可固定安装在水下检测设备、爬行机器人平台上，作为定点采样、异物清理的执行机构。单自由度的设计让其控制逻辑仅需正反转两个信号即可实现全部动作，配套的电控系统可大幅简化，无论是采用有缆通信还是水下本地控制，都能轻松集成。整体结构没有冗余的外露零部件，所有运动部件均处于外壳的防护范围内，在水下杂物较多的环境中作业时，不易被水草、线缆等缠绕，日常维护仅需检查铰接部位的密封件与润滑状态即可。在三维建模过程中，所有零件的装配关系均按照实际生产工艺进行搭建，转动副的配合间隙、密封件的安装槽尺寸、紧固件的排布空间都经过严谨核对，可直接用于后续的工程出图与样机试制，也可作为水下作业设备选型时的结构参考，帮助工程师快速评估这类轻载夹持方案的适配性与改造空间。
