圆变方带法兰连接料斗结构设计

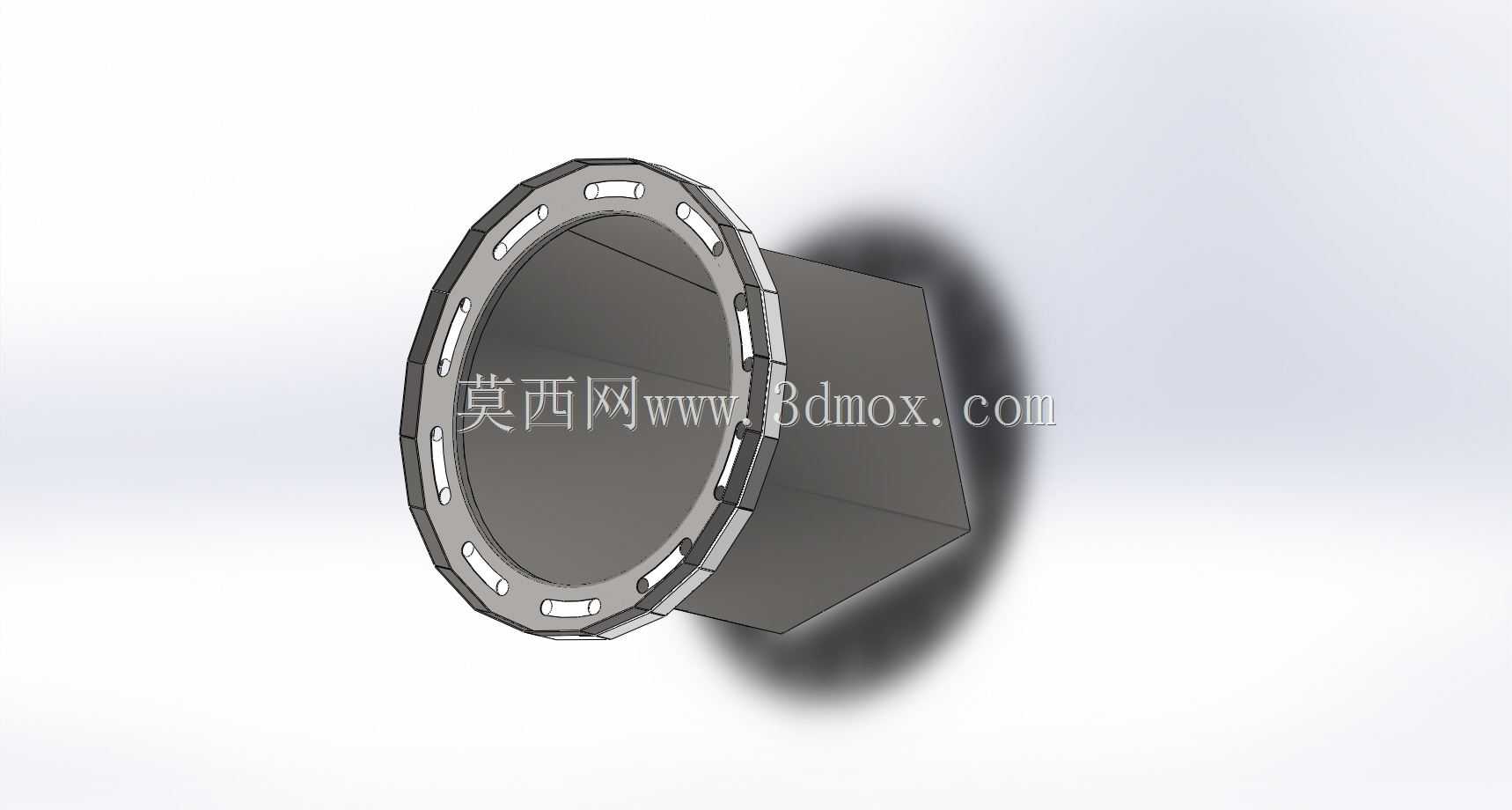

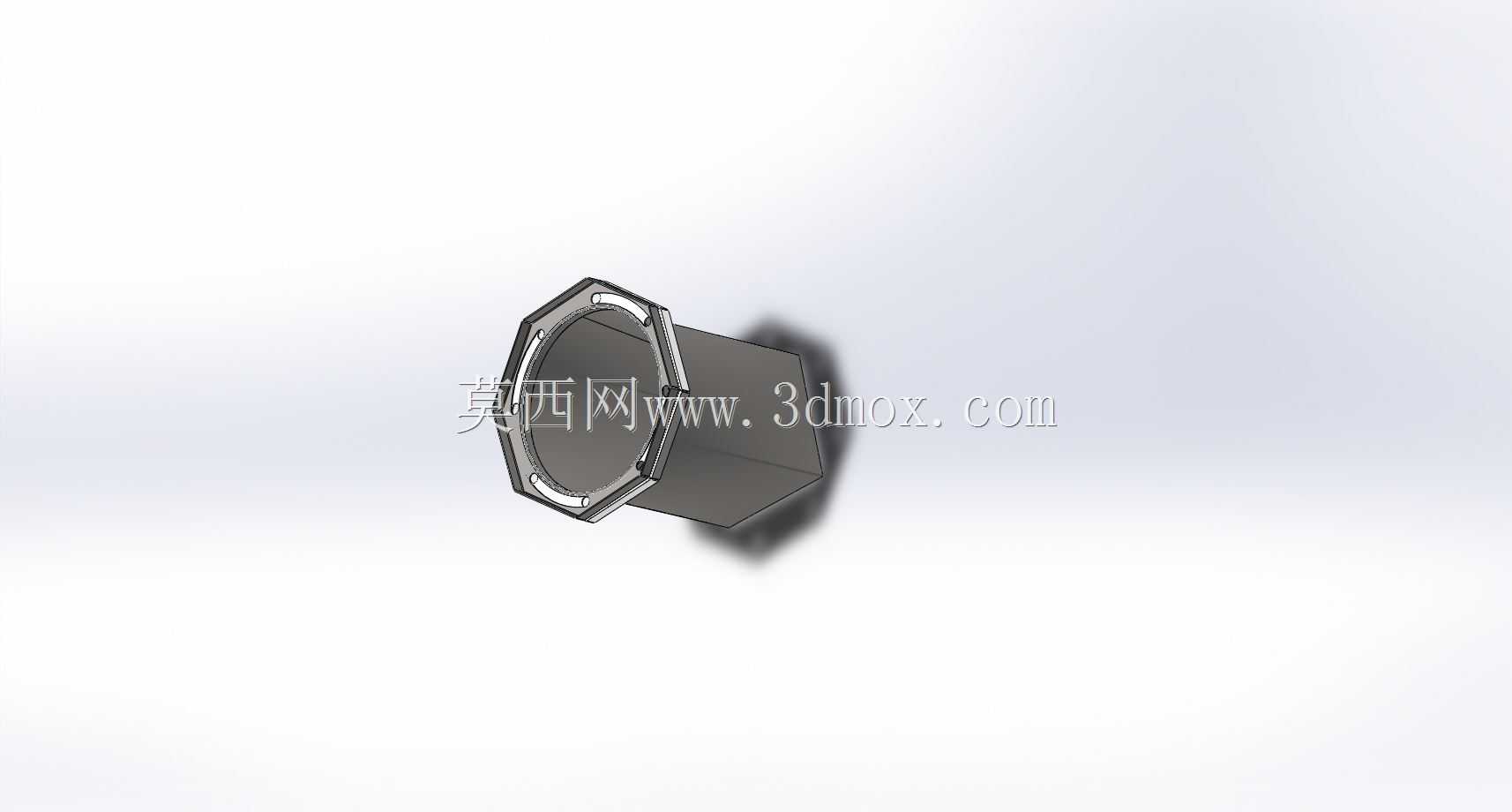

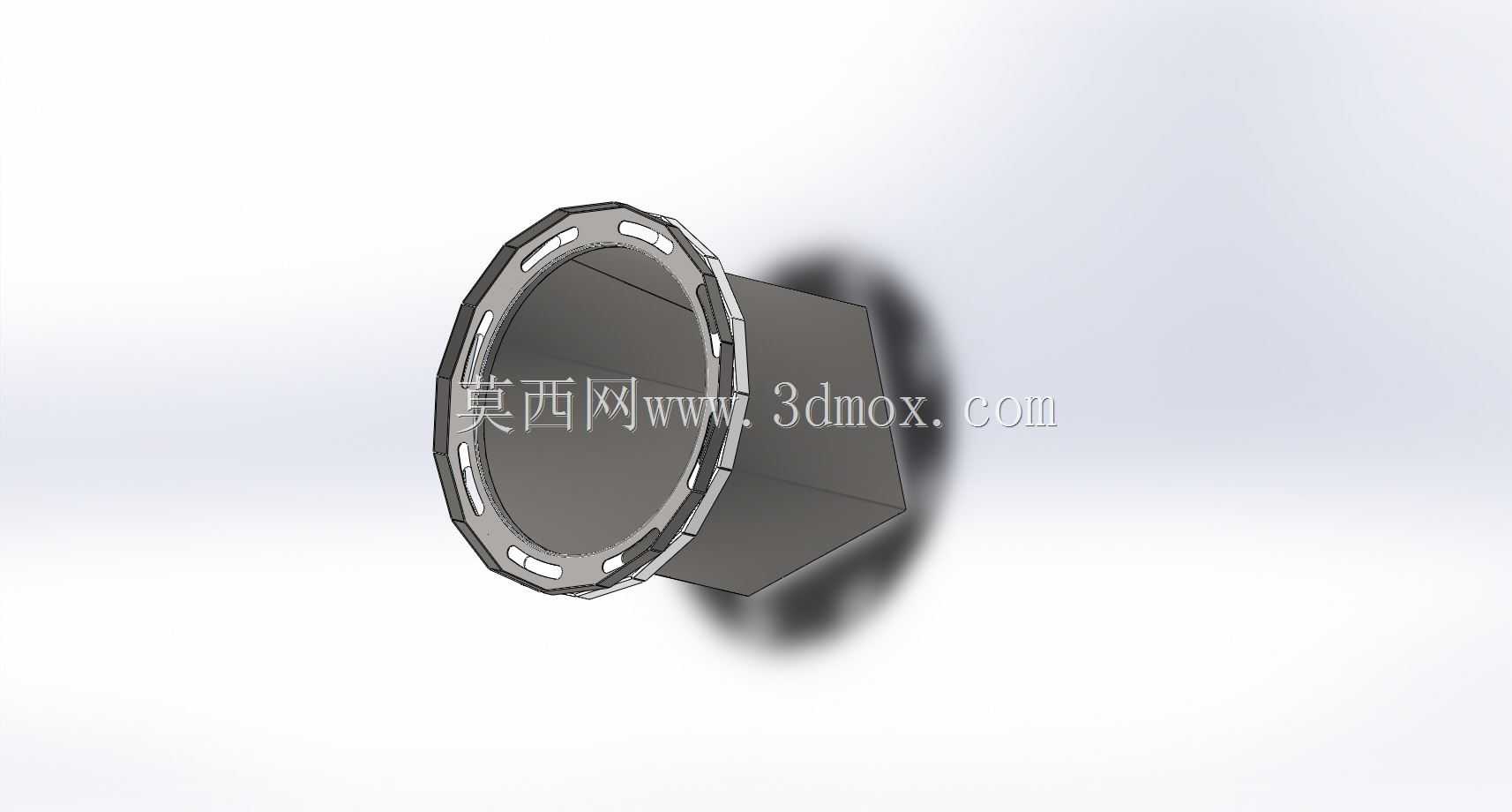

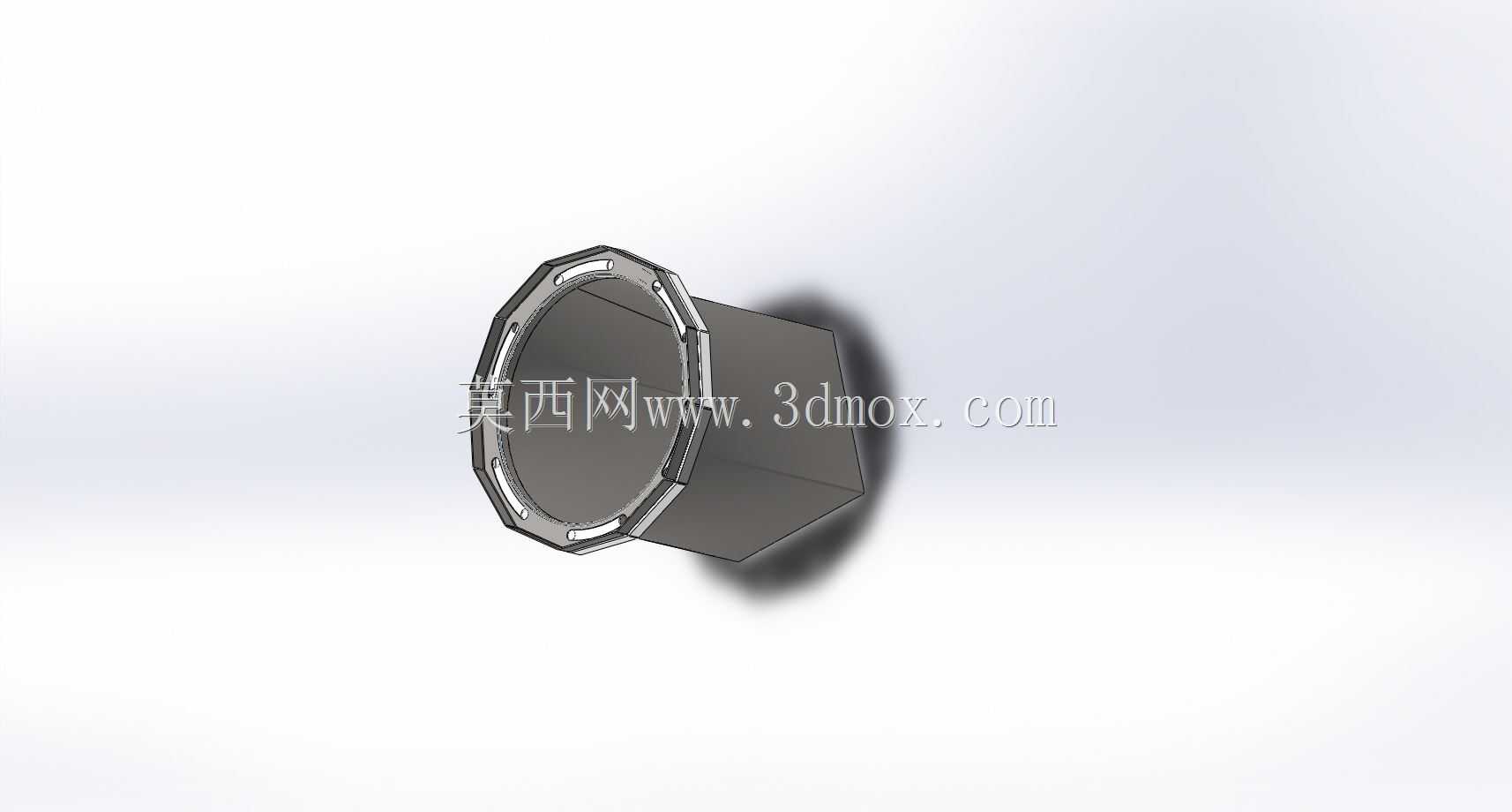

　　在散料处理、粉体输送、包装称重以及自动化配料系统中，料斗承担着把上方来料稳定导入下方设备的作用。现场接口并不总是同形：上方料仓或管道常为圆形出口，下方振动给料机、节流装置、称量容器或方形检修口却可能采用矩形法兰，因此需要一种圆变方过渡件来同时满足导流、密封和安装对中要求。这个结构把圆形法兰端与多边形筒体结合，形成由圆到方的连续过渡通道，内壁没有突变台阶，物料在重力作用下沿壁面滑下，可减少挂料、架桥和局部积粉。

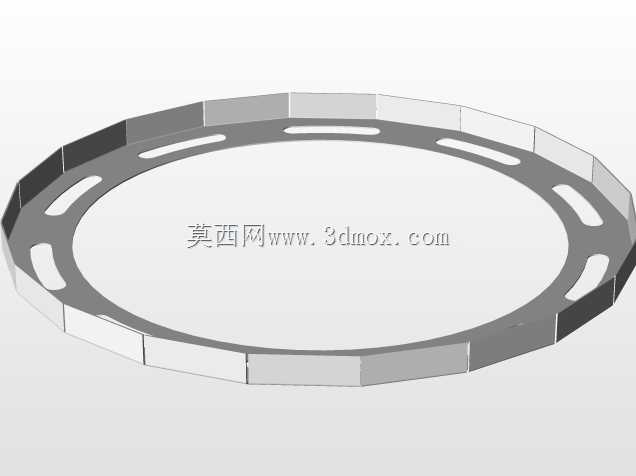

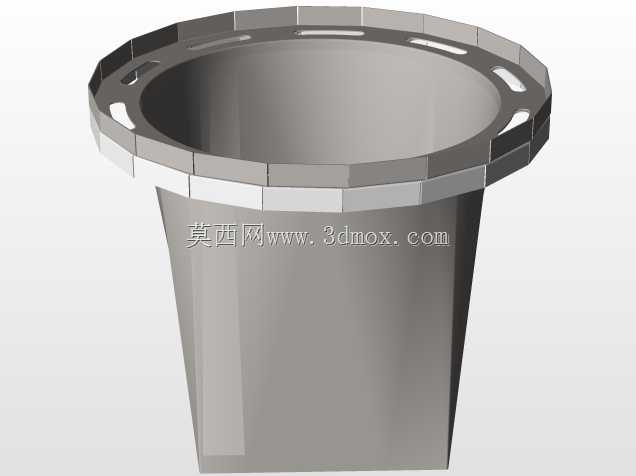

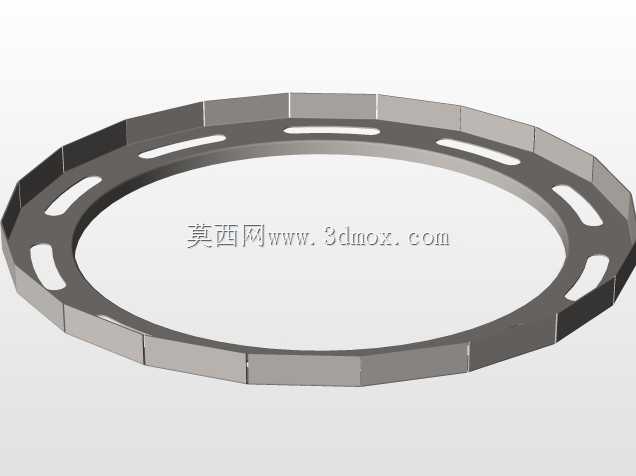

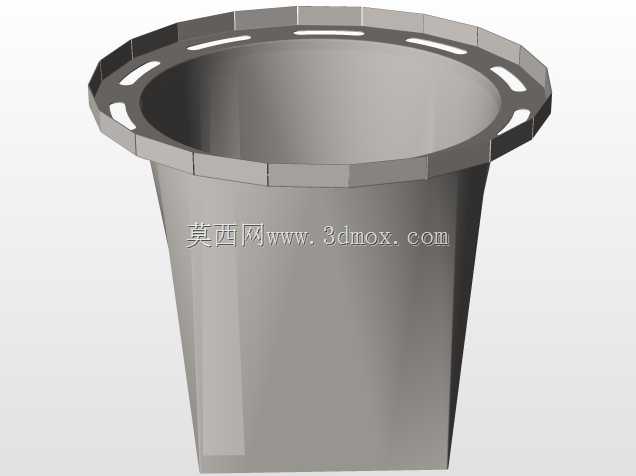

　　法兰端不是单纯装饰边，而是安装受力的关键边界。端面上的开孔用于螺栓穿过，均布在连接圆周附近，拧紧后可把密封圈或密封垫压紧，实现粉尘、颗粒或小粒径物料的封闭输送。实际选型时，螺栓孔数量、孔距和孔径要与配对法兰一致；若现场配对件存在制造偏差，孔位应留有微调余量，否则最后一颗螺栓往往难以穿入。法兰外缘到筒壁的过渡区需要控制厚度与倒角，太薄会在反复拧紧后翘曲，太厚又增加重量和材料成本。

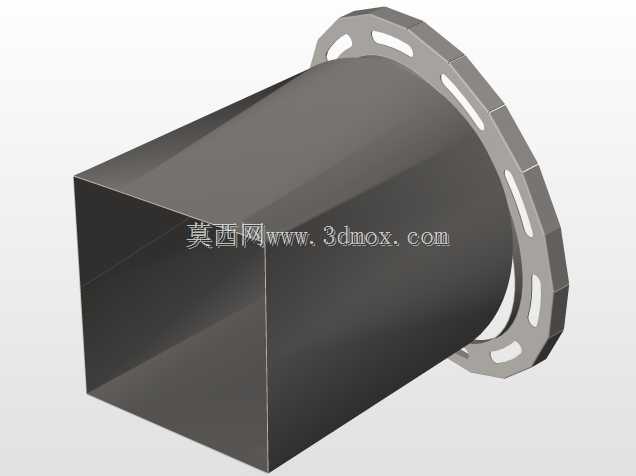

　　筒体从圆形截面逐渐转为方形截面，这种“天圆地方”式结构在钣金展开中属于典型变径异形件。若采用薄板焊接，壁板需要按展开曲线下料并压型，拼缝位置应避开物料冲刷最严重的区域；若采用铸件或厚板加工，则要关注转角处的壁厚均匀性，避免冷却收缩或应力集中。方形端适合与矩形设备口对接，也便于在有限空间内调整方向；圆形端则更适合与管道、软连接或圆形卸料阀配合。两端中心轴线应保持一致，偏心过大不仅影响料流轨迹，还会使法兰螺栓受附加弯矩。

　　设计这类料斗不能只看外形是否顺滑。物料特性决定锥角和壁面倾角：流动性好的颗粒允许较小倾角，潮湿、易黏附或细粉物料则需要更陡的壁面，并尽量减少水平投影面。筒壁转折处若形成内角，粉体容易在角部滞留，因此在工艺允许时，方形端转角应做圆弧或斜切过渡。对于磨损较强的物料，还可在内部增加衬板或把易磨面做成可更换结构；对于食品、医药等有清洁要求的场景，内壁焊缝需要打磨抛光，外表面避免难以清理的凹槽。

　　安装边界方面，要先确认上方设备出口标高和下方接料口位置。料斗总高决定落差，落差过大可能导致物料离析或冲击下游设备，落差过小又会影响通过能力。法兰外径必须小于现场维护空间，否则扳手无法操作；若布置在机架内部，还需预留吊装和拆卸距离。对于需要频繁拆洗的工位，快开卡箍或铰接压块可能比满布螺栓更合适；对于高压或强振动工况，则应增加止口定位，防止料斗在运行中错位。

　　参数化建模的价值在这里体现得很明显。圆形法兰直径、方形端边长、筒体高度、法兰厚度、螺栓孔数量和孔径都可能随项目变化。把这些尺寸作为变量驱动模型，可以快速生成不同规格，而不必每次重新绘制复杂过渡曲面。建模时应先确定两端接口基准面，再建立截面引导线，保证圆端和方端之间的曲面连续；螺栓孔采用阵列特征，孔位随法兰直径自动更新。这样形成的不同版本既能用于工程图出图，也能导入装配体中检查与阀门、软连接、机架和护栏的干涉情况。

　　从设备运行角度看，料斗虽然不是动力部件，却直接影响整条线的连续性。接口错位会造成漏料，截面突变会引起堵料，法兰刚度不足会在振动后松动。合理的圆变方料斗应让物料路径顺畅、连接边界可靠、维护空间充足，并能在不同规格之间复用设计逻辑。对于结构工程师而言，这类零件的重点不在造型复杂，而在把接口尺寸、物料流动、密封压紧和现场装配约束同时落实到三维模型中。
