双轴联动光伏太阳跟踪支撑装置

　　该装置面向分布式光伏电站、山地电站、光热试验平台及需要提高入射辐照利用率的发电场景，核心任务是让光伏组件平面在日间运行过程中持续保持与太阳光线近似垂直，降低固定支架因入射角偏斜造成的余弦损失。相比固定式阵列，跟踪式支撑在早晚低角度时段的增益尤为明显，对组件排布、阴影避让、基础荷载和驱动维护都提出了更系统的结构要求。

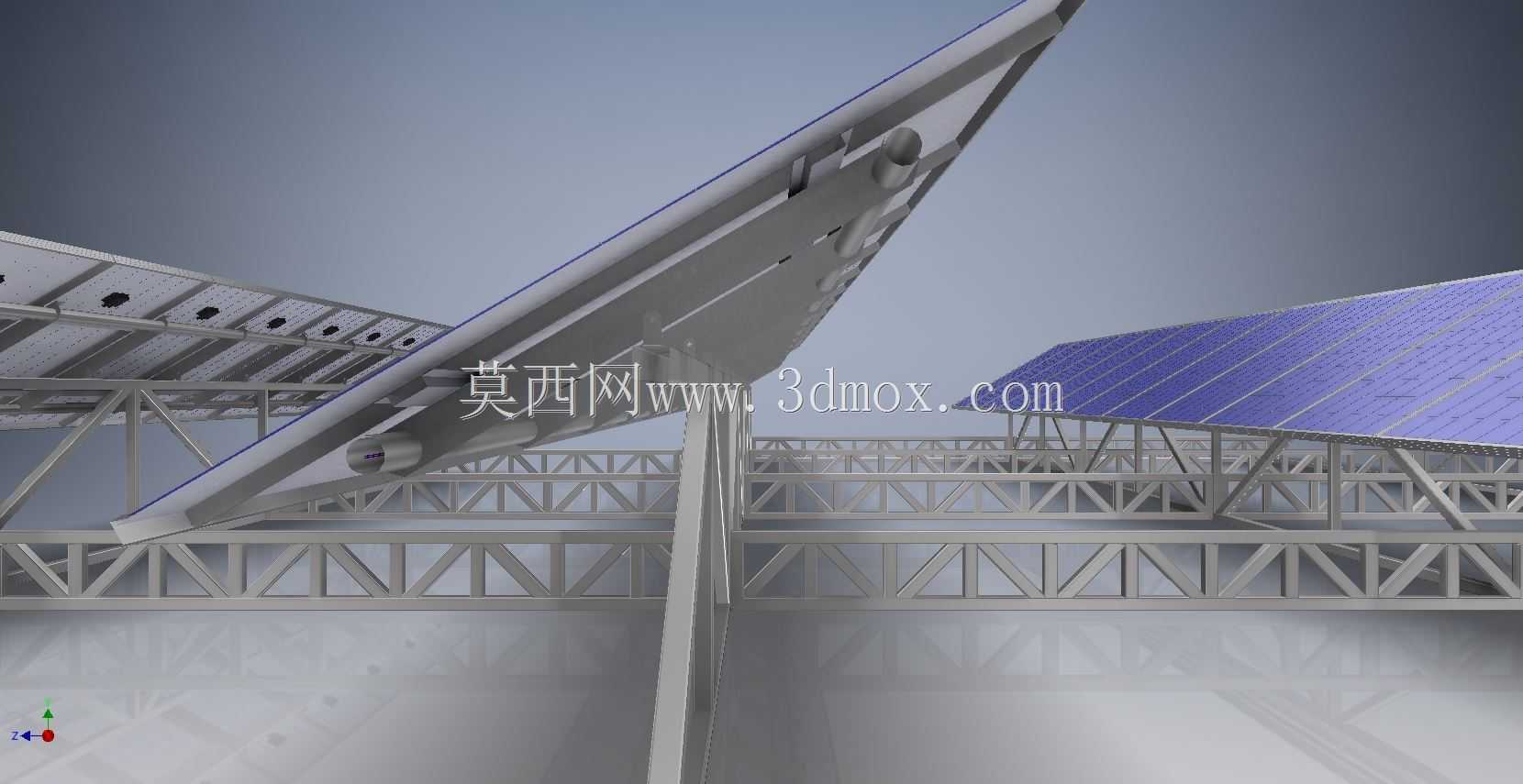

　　从结构组成看，模型重点表达了上部组件承载框架、中部回转俯仰机构、下部桁架立柱以及相邻阵列之间的连接关系。承载面采用型钢边框与檩条组合，边框负责确定组件安装边界，檩条将板面风荷载和自重分散到两侧主梁；主梁再通过铰点与立柱顶部连接，形成可绕横向轴线转动的俯仰支路。方位回转支路位于立柱与基础连接区域，用于带动上部整体绕竖直轴线旋转。两条运动支路配合后，可覆盖太阳高度角和方位角的连续变化。

　　桁架部分没有采用简单实心立柱，而是选择弦杆加腹杆的格构形式，这在工程上更适合大跨度、受风面积大的光伏跟踪场景。上弦、下弦主要承担整体弯矩，斜腹杆和竖腹杆传递剪力并控制局部屈曲，杆件交汇节点需要保证形心线尽量交于一点，以减少附加弯矩。模型中腹杆按重复三角形布置，既便于形成稳定受力路径，也有利于工厂分段预制和现场栓接。对于多排阵列，桁架高度与排距必须联动校核：高度增加会改善后排遮挡，但也会放大风弯矩和基础成本；排距过小则在冬季低太阳角时产生阵列间阴影。

　　设计思路上，这类跟踪器不能只追求运动角度范围，而应把风荷载作为控制工况。光伏板面积大、质心高，阵风会在板面形成不均匀压力和吸力，俯仰铰点、回转支承、立柱根部及基础锚栓都是高应力区域。结构建模时需要分别检查迎风、背风、斜向风以及极限避风位下的约束反力。避风位通常让组件趋于水平或大角度收拢，以降低风压合力臂，但具体角度应结合场地风速、组件承压能力和驱动自锁能力确定。

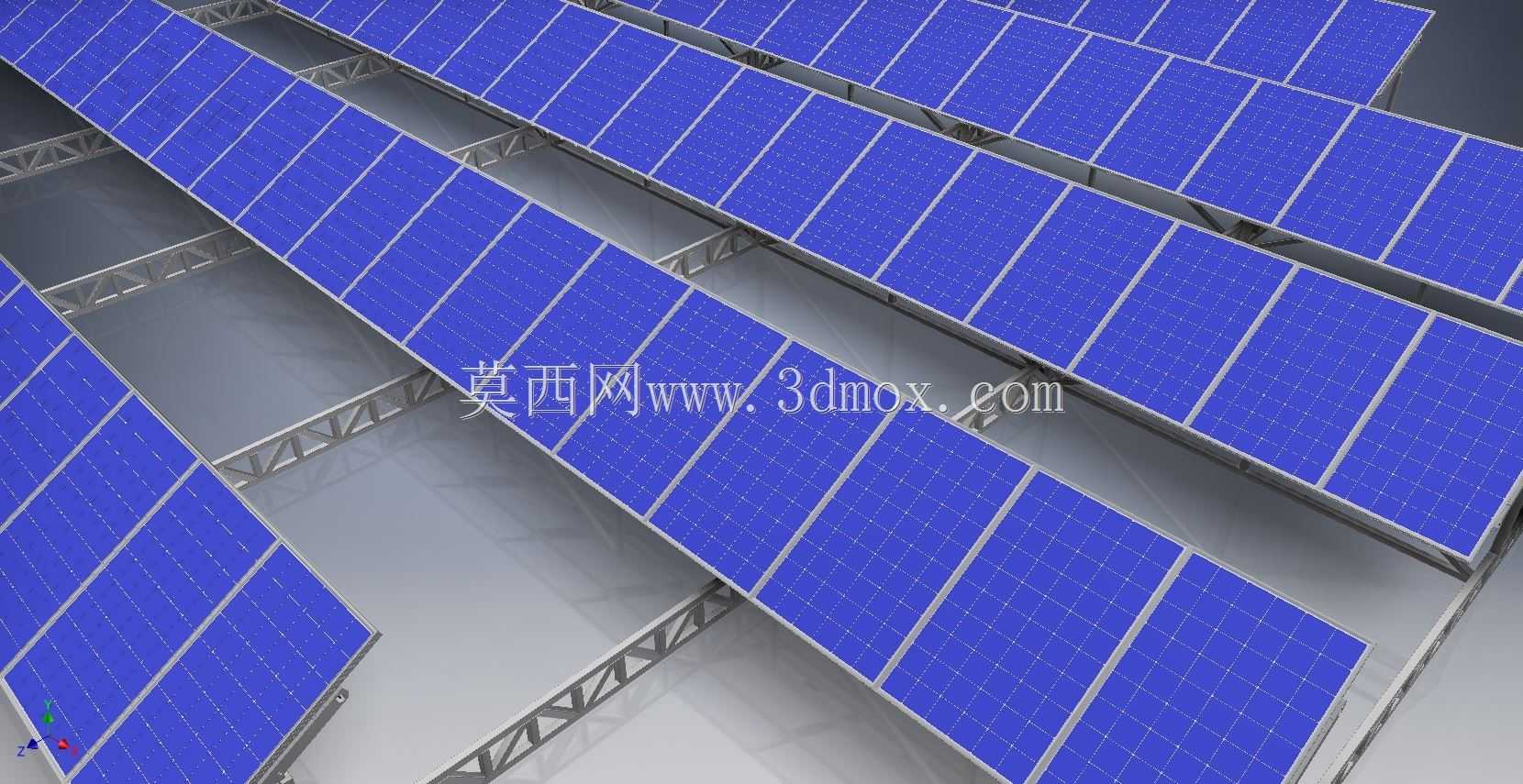

　　上部组件安装边界应围绕标准光伏板尺寸展开。边框孔位、压块位置和组件间预留缝需要同时满足热胀冷缩、排水、清洗通道和线缆弯曲半径要求。模型中多块组件沿主梁方向排列，说明设计时已考虑阵列长度对扭转变形的影响；若单跨过长，即使强度满足，两端转角差也可能造成局部阴影或组件受力不均。适当增加中间支撑、提高主梁抗扭刚度，比单纯放大杆件截面更有效。

　　驱动与机构布置方面，俯仰支路可采用电动推杆、减速机曲柄或回转式驱动，方位支路则常用回转减速器。推杆方案的优点是传力路径直接、维护点少，但在某些角度下推力臂变化明显，需要校核最低太阳角和最大风载组合时的轴向力。回转支承方案承载能力强，适合较大上部质量，但对安装面平面度、齿圈润滑和防尘密封要求较高。无论采用哪种形式，机构都应具备自锁或制动能力，避免断电后在风载下自由转动。

　　外形尺寸与安装边界需要在三维环境中提前干涉检查。立柱底部应留出基础浇筑、锚栓紧固和接地连接空间；桁架腹杆之间不能遮挡电缆桥架和控制箱；组件背面与主梁之间应保留接线盒和串缆走线间隙。若场地位于坡地，立柱顶面标高和方位零点还需逐点修正，否则理论太阳轨迹与实际板面法线会产生系统性偏差。

　　在建模表达上，该模型没有把光伏板简化成单一平板，而是保留了边框、支撑檩条、桁架腹杆和回转节点的层次，便于结构工程师继续细化截面规格、节点板厚度和螺栓群布置。对于设备选型人员，可据此评估驱动行程、回转扭矩、组件排布和基础受力；对于自动化控制人员，则可据此确定角度传感器安装位置、线缆拖链走向以及限位开关触发边界。整体而言，这是一套以追日运动为目标、以钢结构稳定为约束、以户外长期可靠运行为前提的光伏跟踪支撑方案。
