露天壁炉空气加热管路组件结构设计

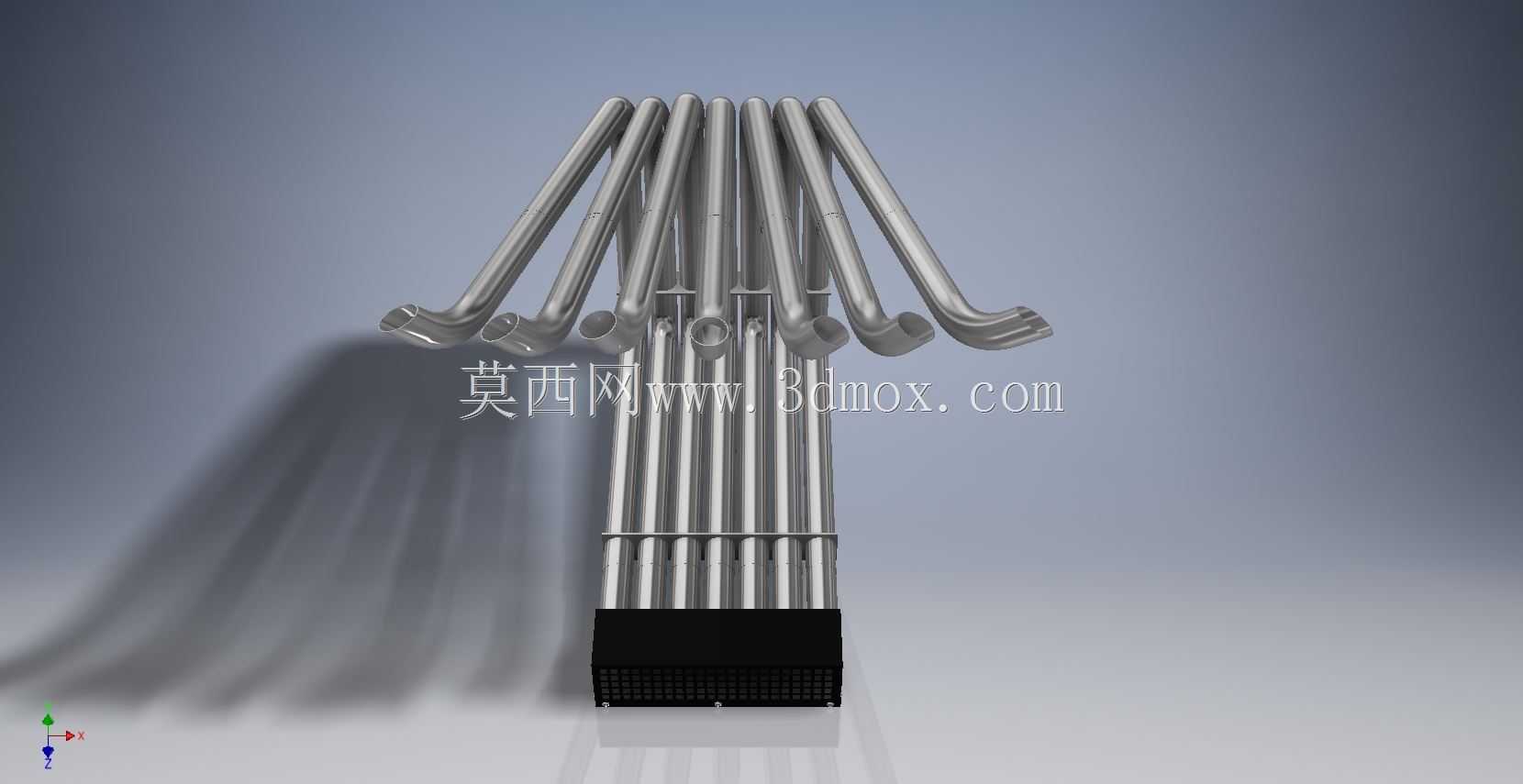

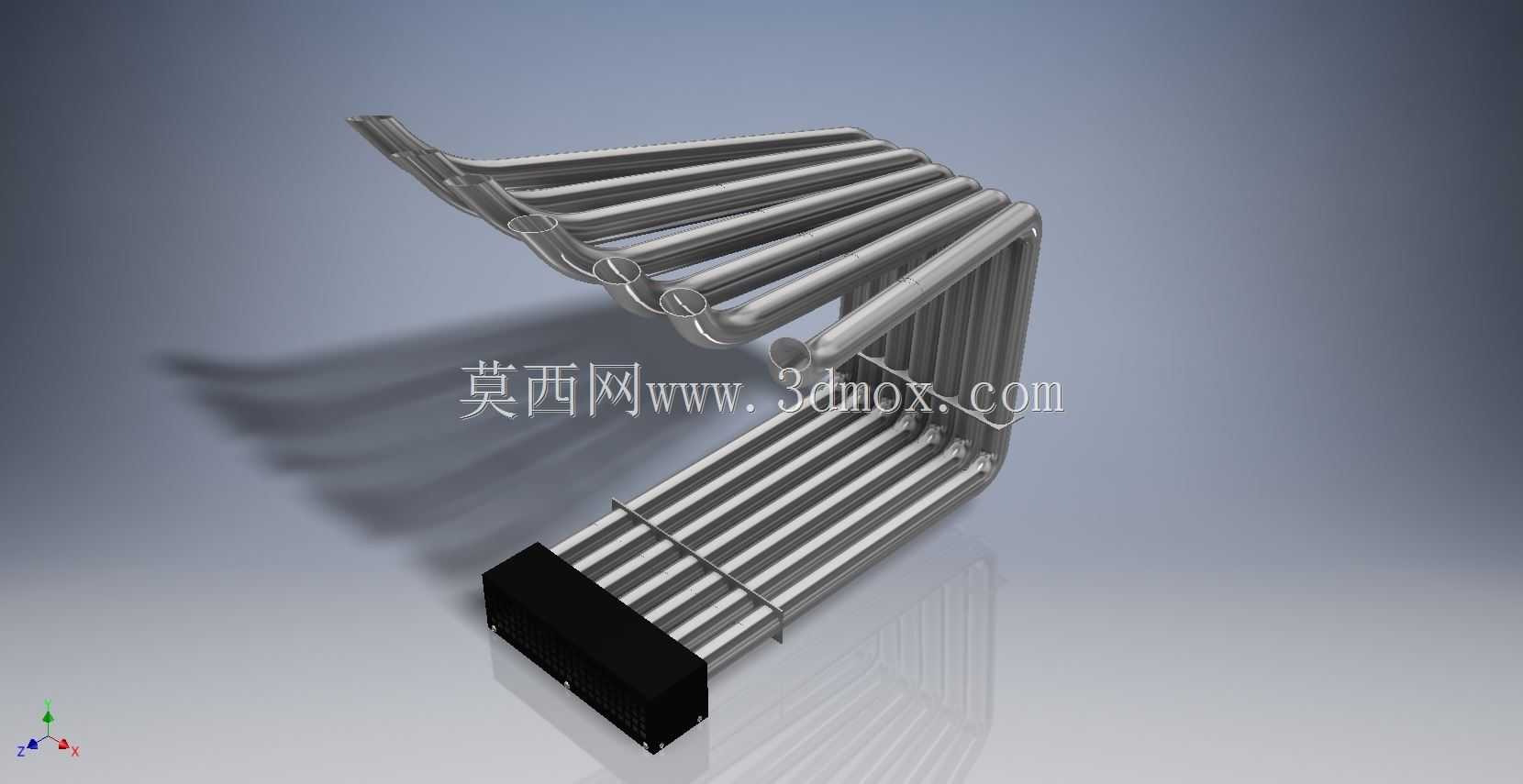

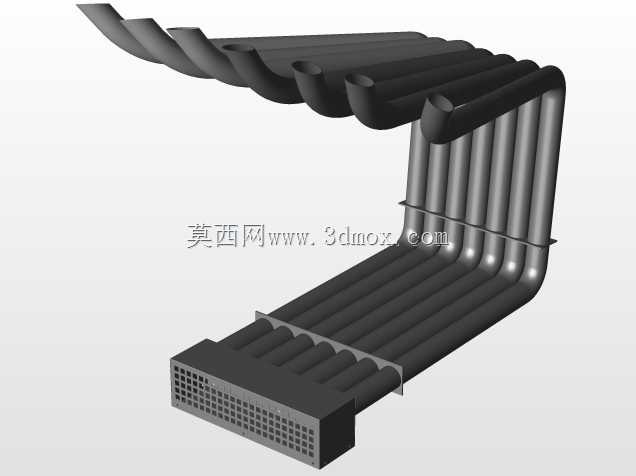

　　该管路组件主要应用于户外露天壁炉的空气预热与热风输送场景，在户外露营、庭院采暖等开放式使用环境中，能够将壁炉燃烧产生的余热通过管壁传导至流经管内的冷空气，在不额外配置送风动力部件的前提下，依靠冷热空气密度差形成自然对流，提升壁炉周边的采暖覆盖范围，避免燃烧热量直接随烟气散逸，提升燃料的热能利用率。整套组件没有设置风扇类动力部件，完全依托自然对流实现空气循环，这种设计思路适配户外无稳定供电的使用场景，同时减少了运动部件带来的故障点，降低露天环境下的维护频次。组件的核心换热部分由多根平行排布的金属圆管组成，管路两端采用弯折成型的汇流结构，所有管路的进气端统一汇集至底部的矩形接口段，该段可直接对接壁炉外侧的冷风取风位，

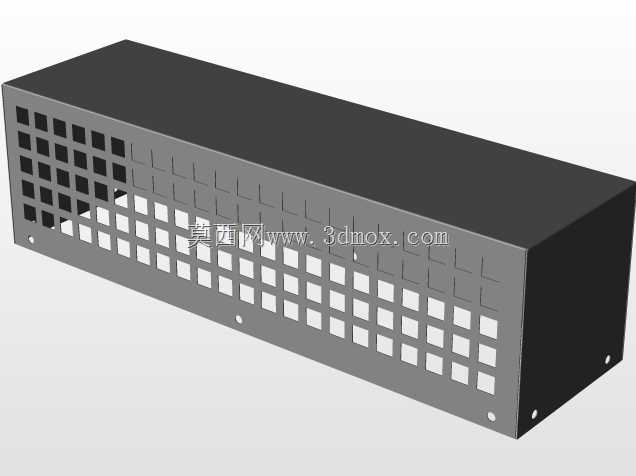

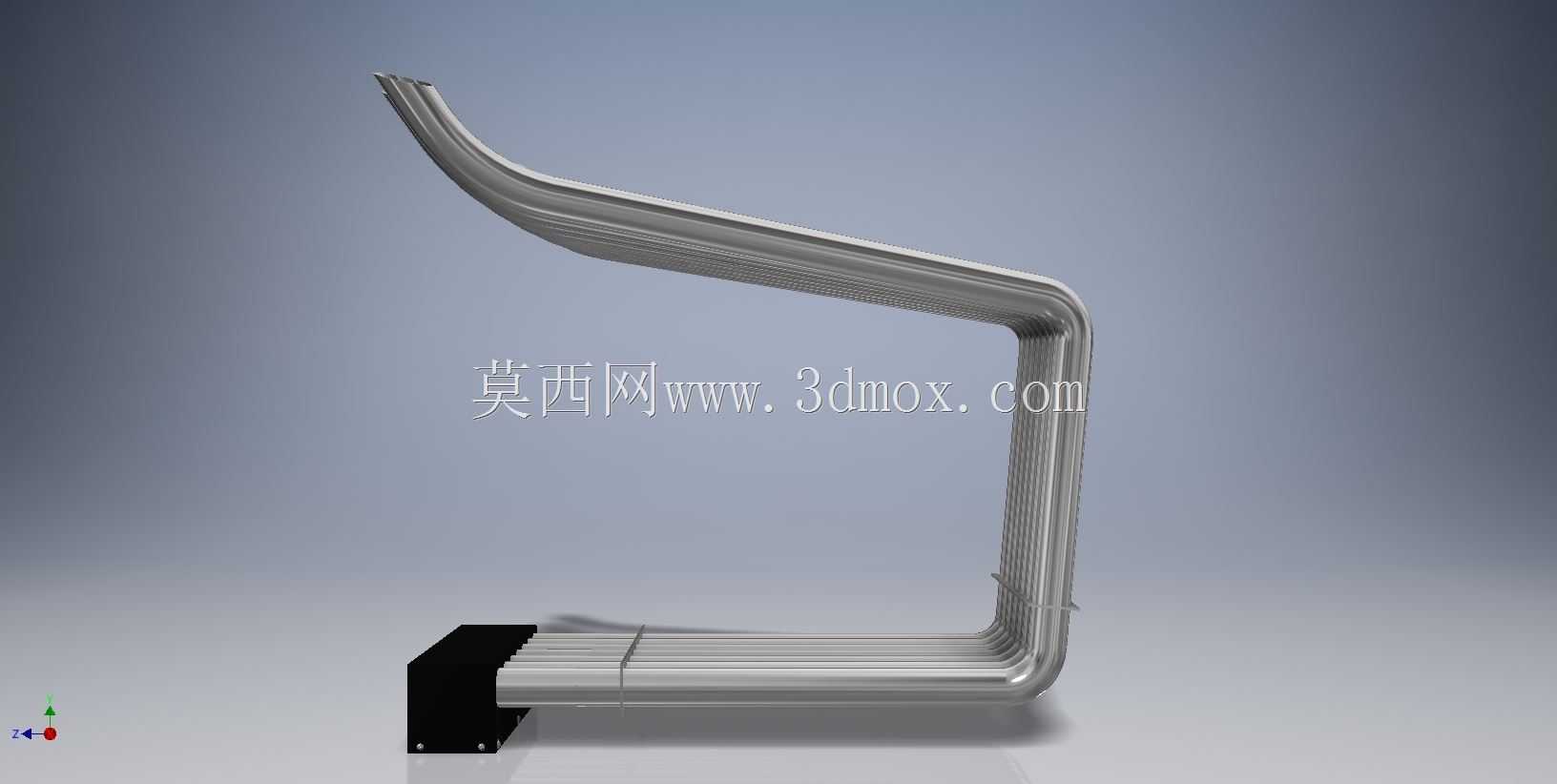

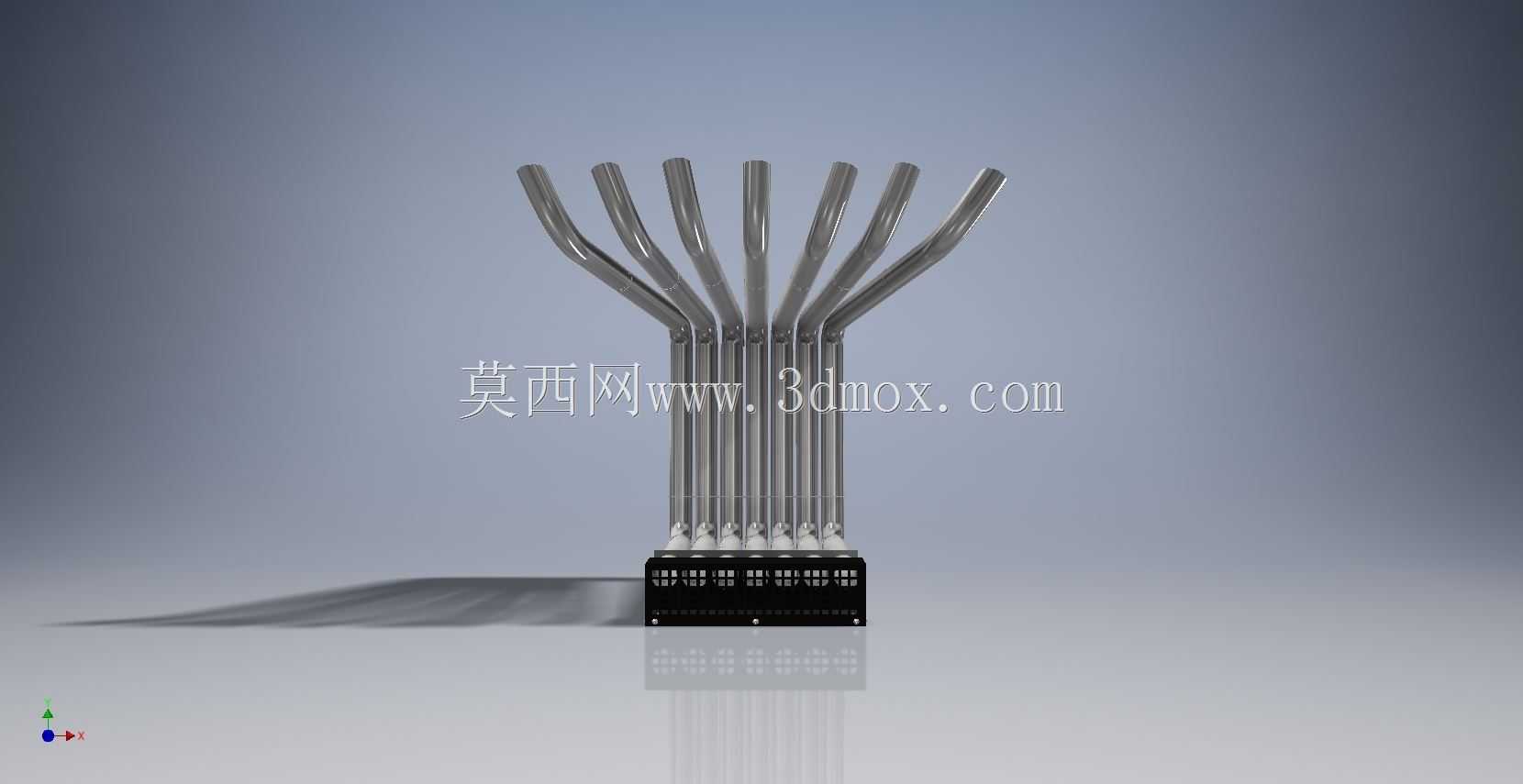

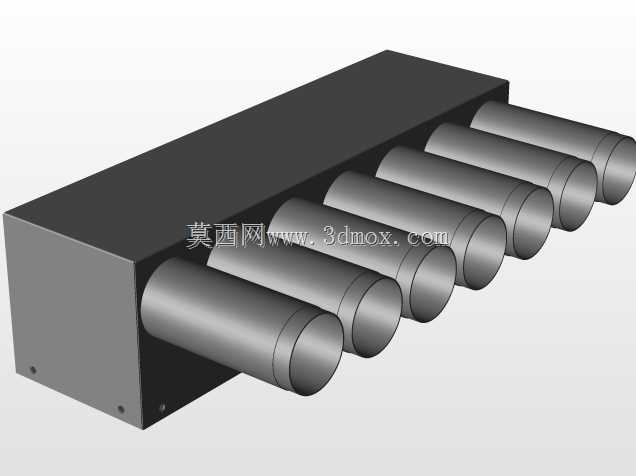

　　安装时无需额外设计转接风道。管路的出气端向斜上方呈扇形发散排布，热风从各管口送出后可覆盖壁炉前方更大的扇形区域，避免热风直吹单一位置造成局部过热。从结构设计角度来看，整套管路组件未做完全约束，各管路的相对位置保留了调整余量，设计人员可根据不同壁炉壳体的内部空腔尺寸，微调管路的排布间距与弯折角度，适配不同功率规格的壁炉产品。管路的弯折段均采用大圆弧过渡，没有出现直角弯折结构，能够降低管内空气的流动阻力，避免对流循环过程中出现气流死区，保证各根管路的风量分配均匀，减少单根管路过热变形的风险。底部的矩形汇流段采用等截面设计，进气口覆盖整个汇流段的底面，冷空气进入后可均匀分配至每一根立管，不会出现靠近外侧的管路风量过大、

　　内侧管路风量不足的问题。管路的壁厚选取兼顾导热效率与结构强度，管壁过厚会增加热阻、降低换热速度，管壁过薄则在长期高温烘烤下容易出现形变，该设计的壁厚参数平衡了两方面需求，既保证热量能够快速传递至管内空气，也能承受露天使用中的磕碰与热胀冷缩应力。安装边界方面，整套组件的底部矩形段为唯一的固定接口，安装时仅需将该段嵌入壁炉壳体对应的预留槽位，配合简单的卡扣即可完成固定，不需要在壁炉内部额外设置多处支撑点。组件上部的发散管路整体位于壁炉的换热腔内部，所有管口的高度均低于壁炉的烟气出口，避免燃烧产生的烟气倒灌进热风管路。管路最外侧的两根管道与壁炉壳体内壁预留有足够的安全间隙，防止管壁高温直接传导至壁炉外壳引发烫伤风险。在实际选型适配过程中，

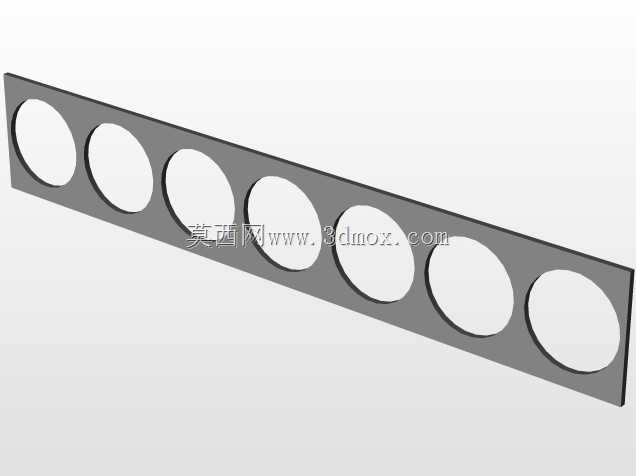

　　设计人员可根据壁炉的额定热功率调整管路的总数量与单管长度，若需要更大的换热量，可在现有排布基础上增加平行管路的数量，无需改动底部汇流段的主体接口结构。整套管路的所有管口均做了卷边钝化处理，既可以避免安装维护过程中划伤操作人员，也能够降低管口处的气流阻力。由于应用场景为露天环境，管路整体采用耐氧化的金属材质，可承受长期的冷热交替工况，不会因反复升温降温出现开裂锈蚀。组件的整体外形呈上宽下窄的扇形结构，安装后不会占用壁炉下部的燃料添加空间，用户添加木柴时不会与管路发生干涉。各管路之间通过横向的固定箍进行限位，保证运输与使用过程中管路间距保持一致，避免因管路晃动产生碰撞异响。这种无动力自然对流的设计，也让整套组件的运行完全无噪音，适合庭院休闲这类对环境噪音有要求的使用场景。
