单块光伏板六米地面倾斜支架结构

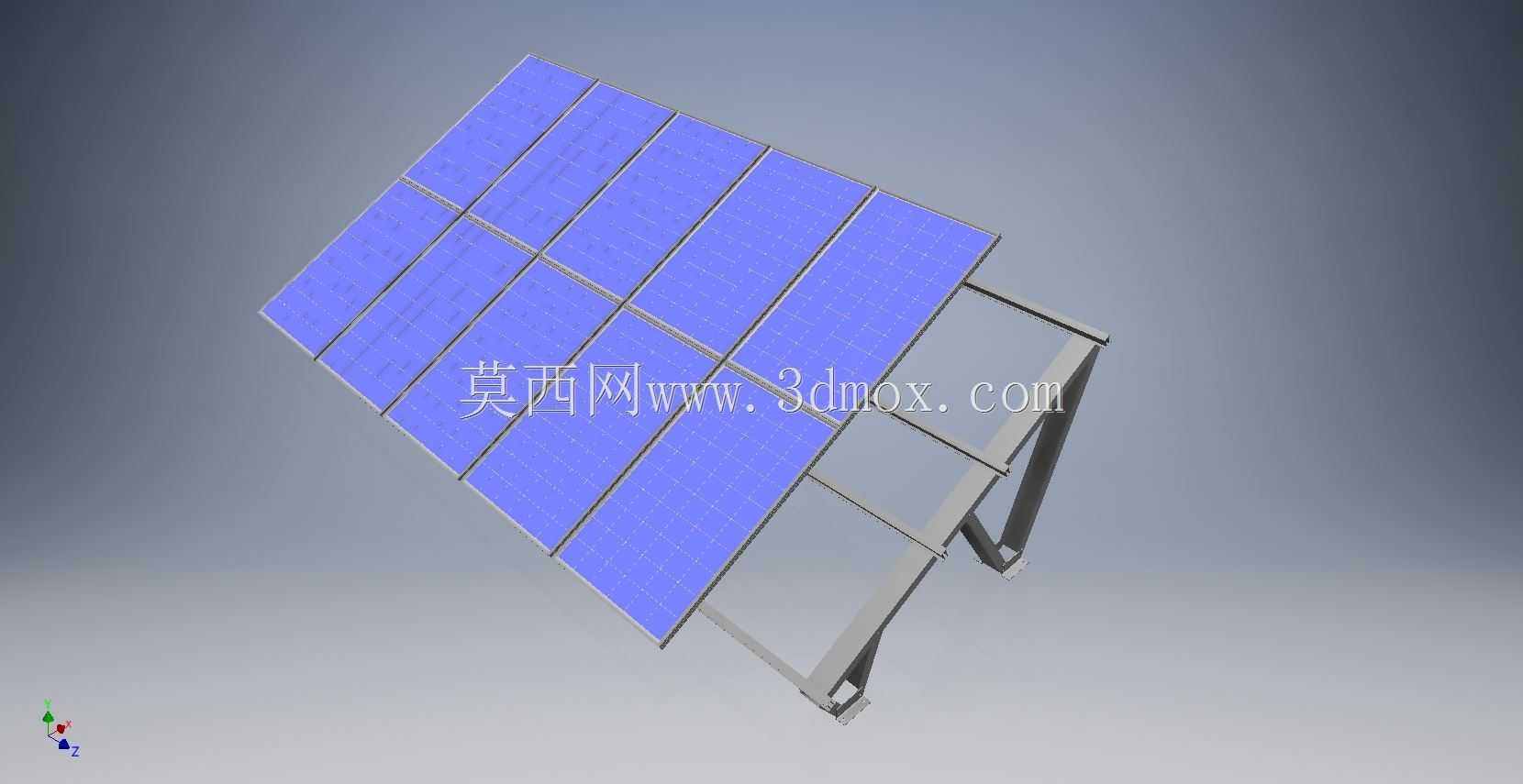

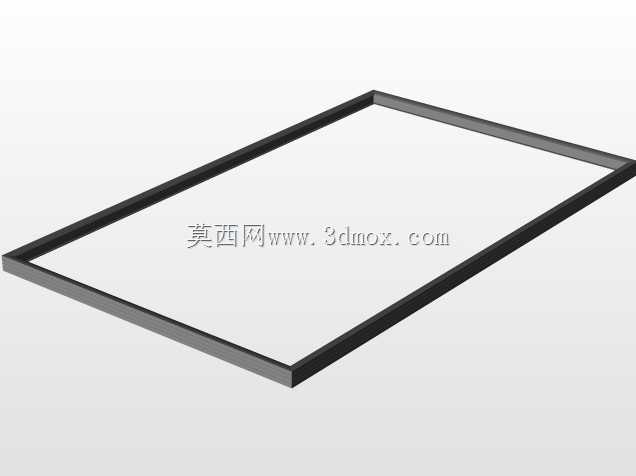

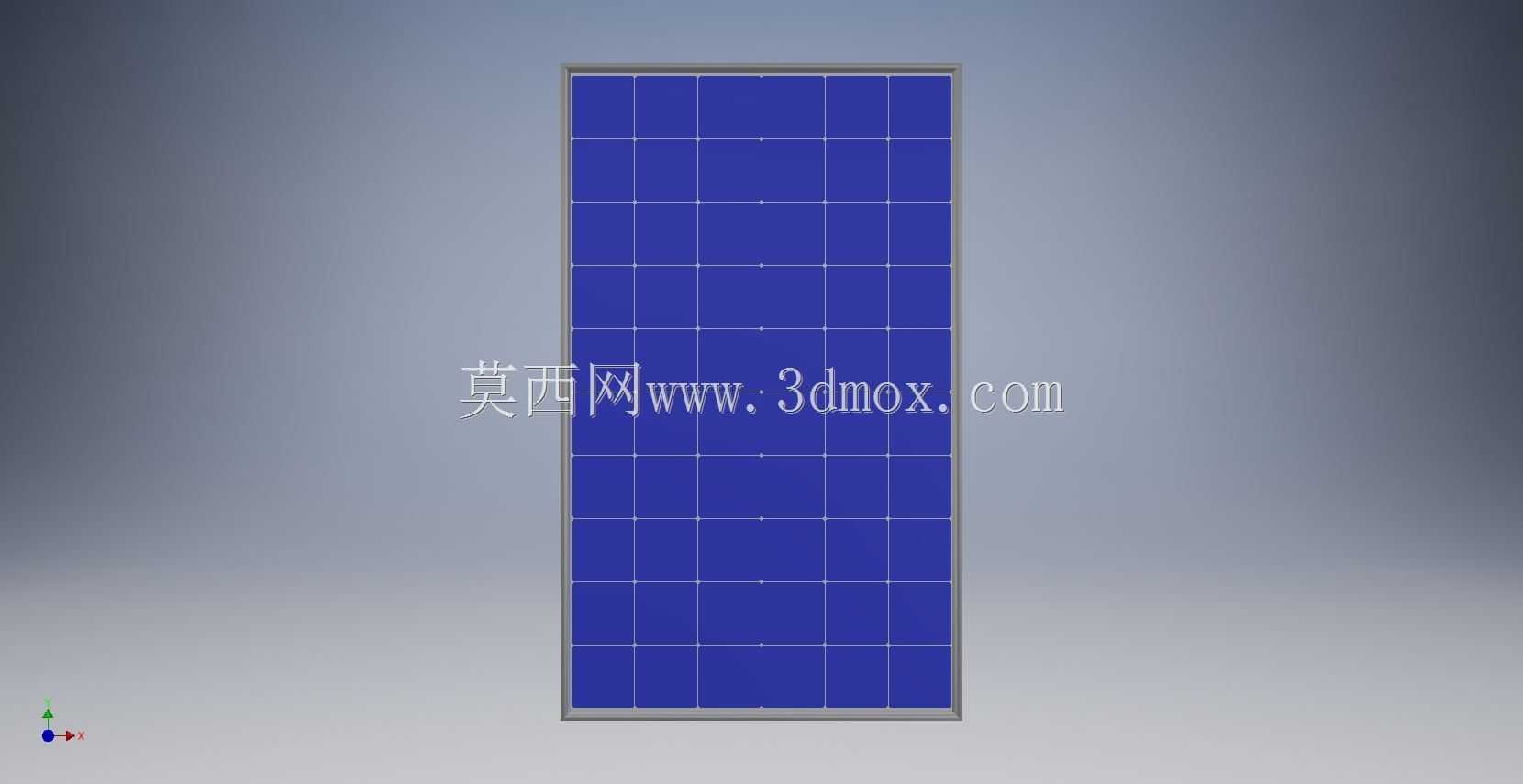

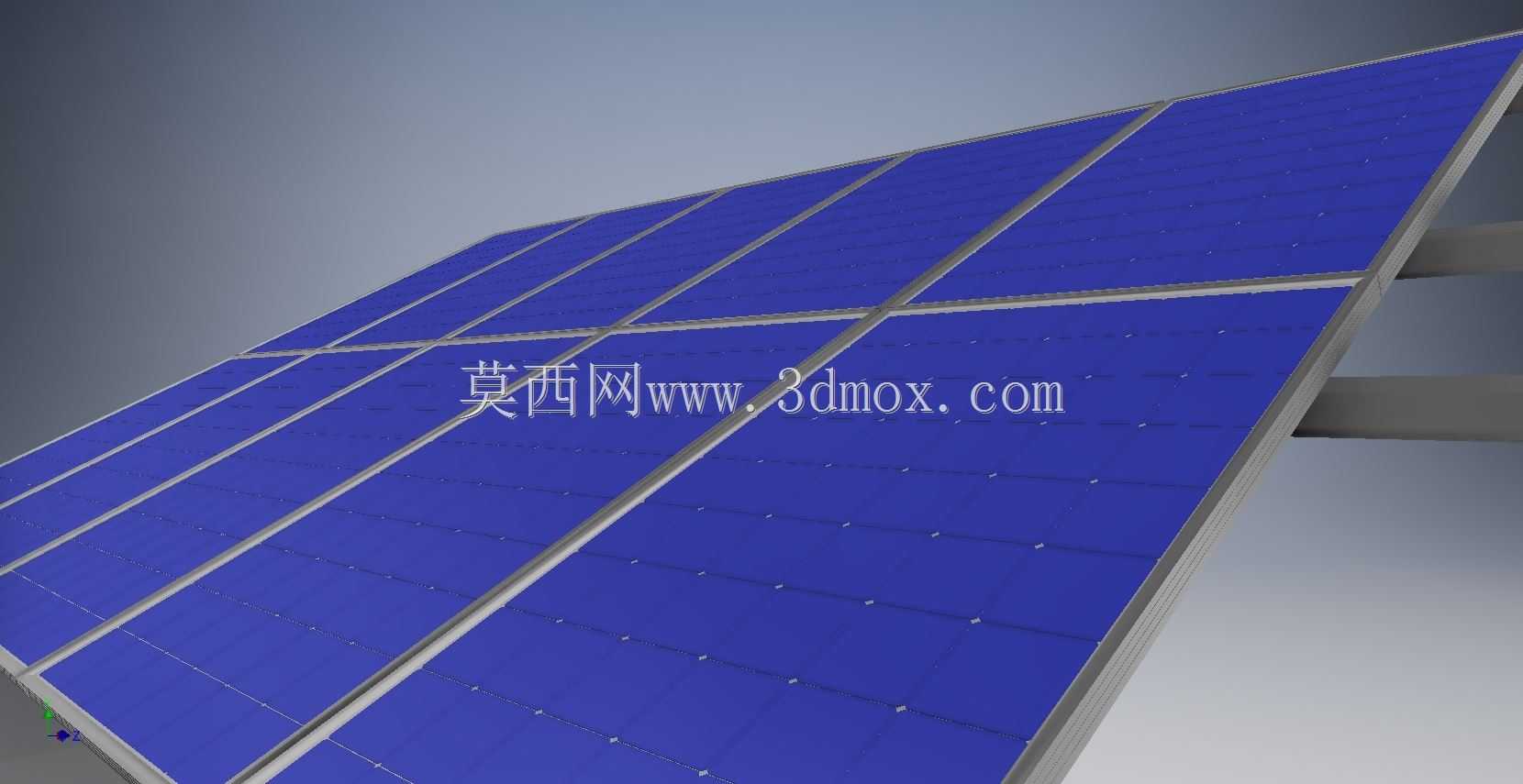

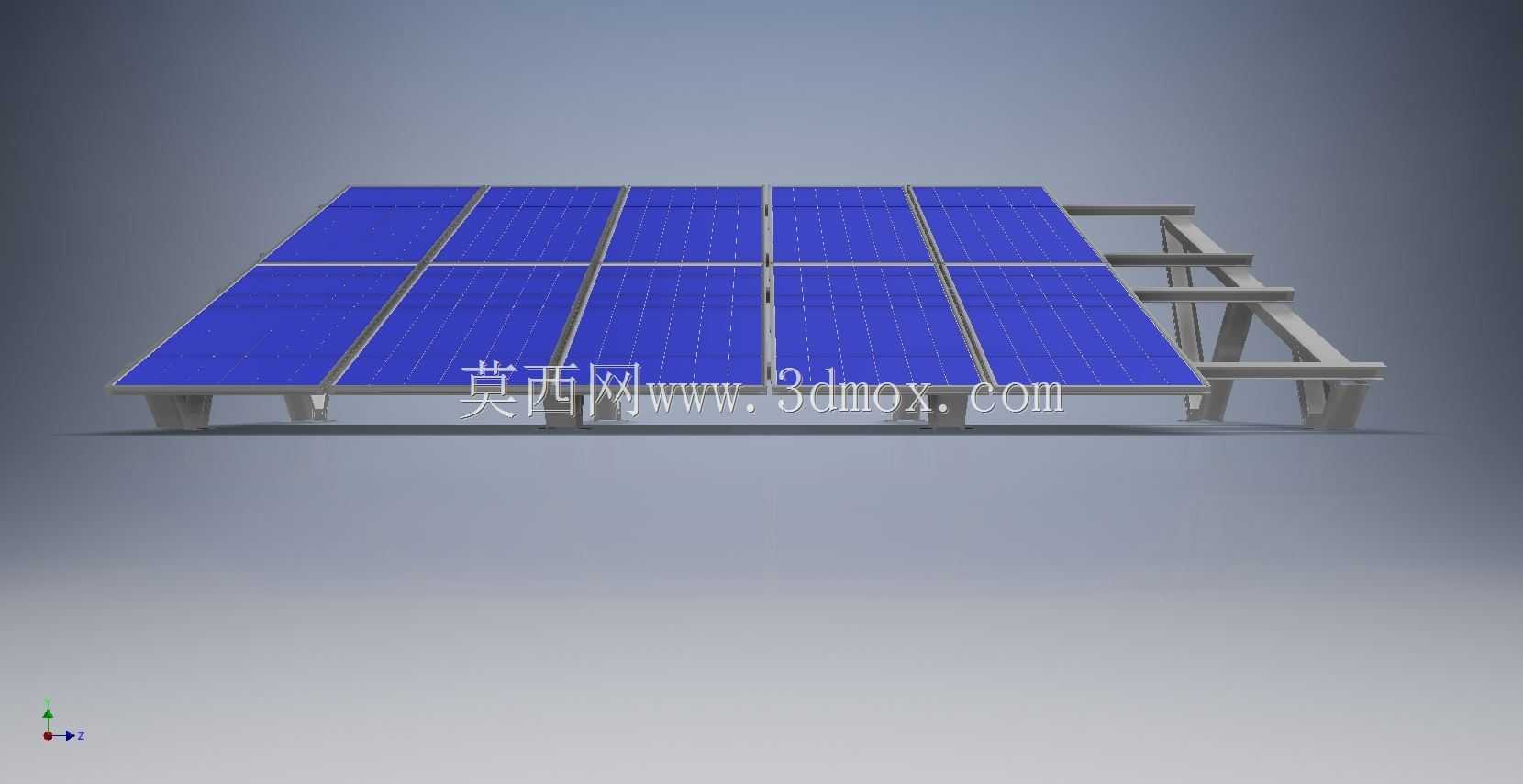

　　该结构围绕单块光伏组件的地面固定式安装展开，核心在于用一套约六米跨度的支撑框架，将组件以确定倾角抬离地面，形成稳定的受光姿态。模型中可见多块蓝色光伏板区域被边框约束，整体铺设在由矩形截面杆件组成的格栅上，下方通过斜向主梁、前立柱与后立柱传力至基础，适合在开阔平地、荒漠电站、厂区屋顶边缘或分布式光伏场地中作为单元化安装方案参考。

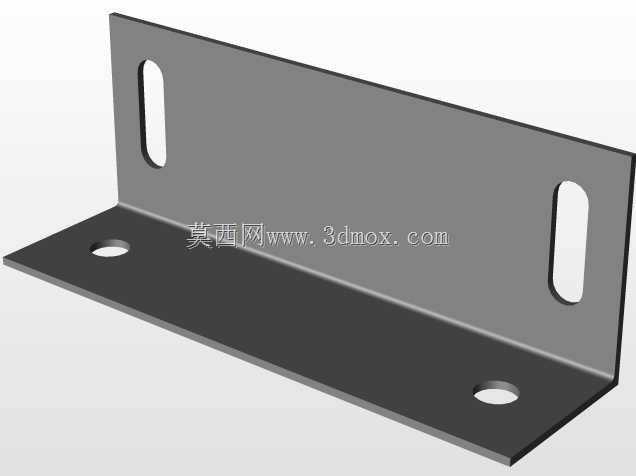

　　从受力路径看，组件自重、风荷载与雪荷载先通过压块或边框接触点传递到横向檩条，再汇入两根倾斜主梁。主梁前后高差决定组件倾角，前端较低、后端抬高，使板面在目标纬度下获得更合理的太阳入射角。后立柱与斜撑形成三角稳定区，前立柱承担竖向支撑并限制前缘位移，底部设置的连接板可用于地脚螺栓固定。这种布置没有复杂的追日机构，而是以结构简洁、维护量低和现场装配快为主要目标。

　　设计时需要同时兼顾组件排布与安装边界。板面下方保留的净空有利于空气流通，可降低组件背板温升，也为线缆绑扎、接地连接和后期清洗留出操作空间。支架杆件之间多采用螺栓连接而非满焊，便于在三维环境中检查孔位对齐、构件干涉和装配顺序；实际工程中也方便按包装运输分段进场，在现场根据基础放线进行拼装。若场地存在风压偏大、地形起伏或土壤承载力差异，立柱间距、斜撑角度和底板尺寸都应在该基础方案上复核调整。

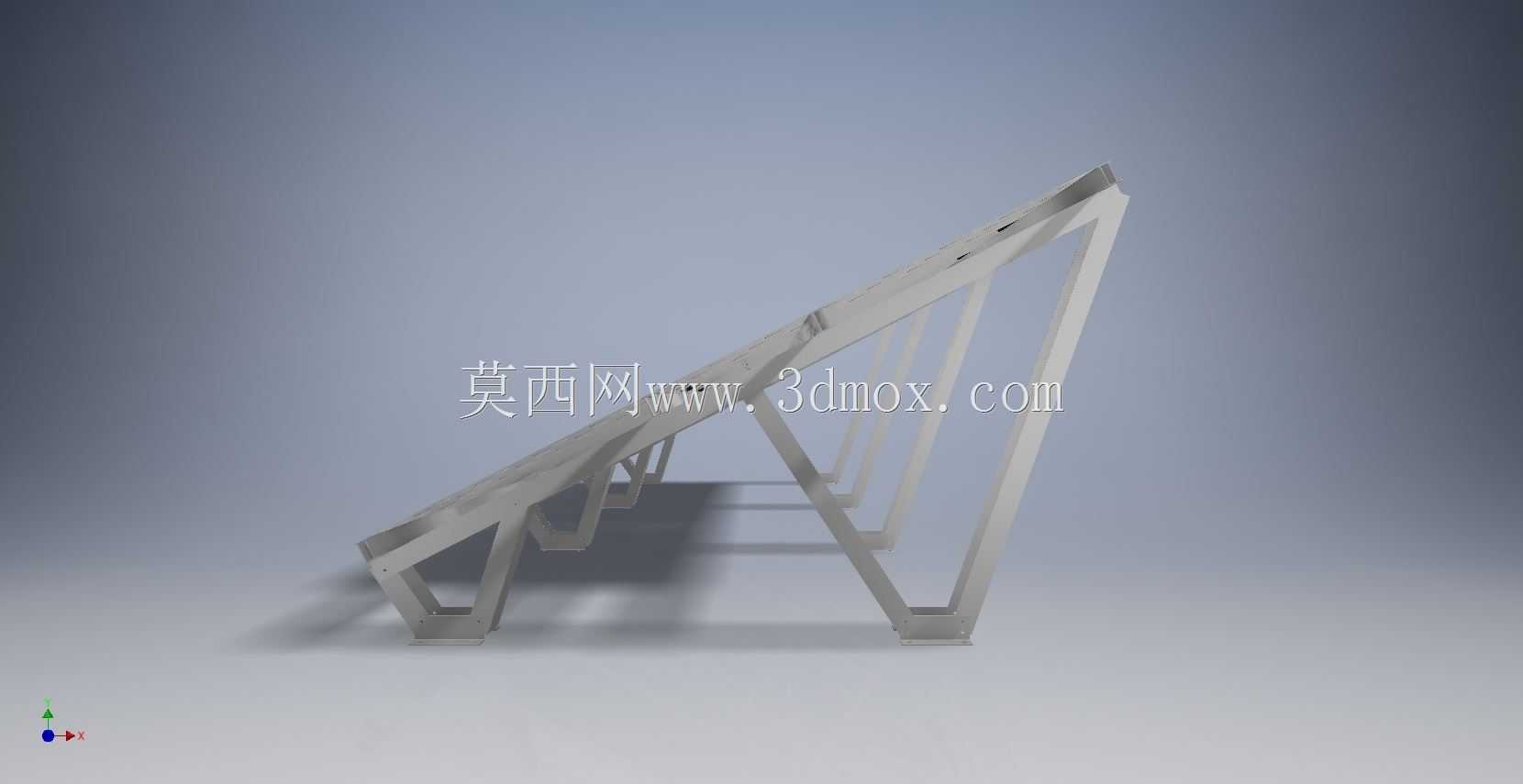

　　六米尺度的设定使支撑系统不仅是一块板的附属件，更接近一个可复制的阵列单元。横向檩条间距需要与组件边框刚度匹配，避免在风吸作用下出现边框局部变形；主梁与立柱连接节点是关键传力部位，应关注节点偏心、螺栓受剪以及构件壁厚对整体挠度的影响。模型中杆件走向清晰，能够直观看到后支撑如何从地面向上托举主梁，斜撑如何抵消板面水平分力，以及前端支腿如何形成稳定落地边界。

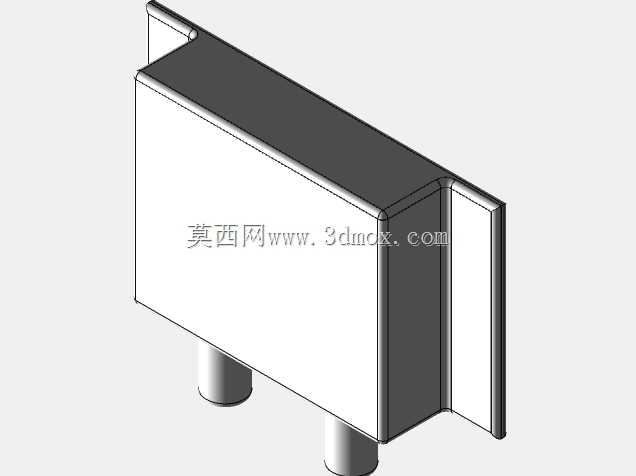

　　在三维建模层面，这类结构适合从装配关系入手：先确定组件外形、安装倾角和前后柱落点，再生成主梁与檩条骨架，随后补充立柱、斜撑、底板及紧固件。通过剖切和测量可以检查组件边缘与檩条的贴合位置，确认压块安装空间是否充足，也能评估线缆从组件背面沿支架下行时的固定路径。对于结构设计从业者，该模型可作为固定式光伏支架的构型参考；对于设备选型人员，它能帮助理解组件尺寸、支架跨度、立柱高度与基础占地之间的相互约束。

　　整体外形呈现为倾斜矩形板面加三角形后侧支撑的组合，板面朝向一致，杆件外露，视觉上具有明显的工业钢结构特征。安装边界主要由组件外轮廓、前后基础中心距、立柱高度和斜撑落地范围决定；在阵列布置时，还需结合前后排阴影间距核算场地利用率。该方案不追求复杂运动功能，而强调在固定姿态下实现可靠承载、快速装配和清晰传力，适用于对稳定性要求较高、希望降低机械维护环节的光伏发电场景。
