立式双单元桌面音频发声装置结构

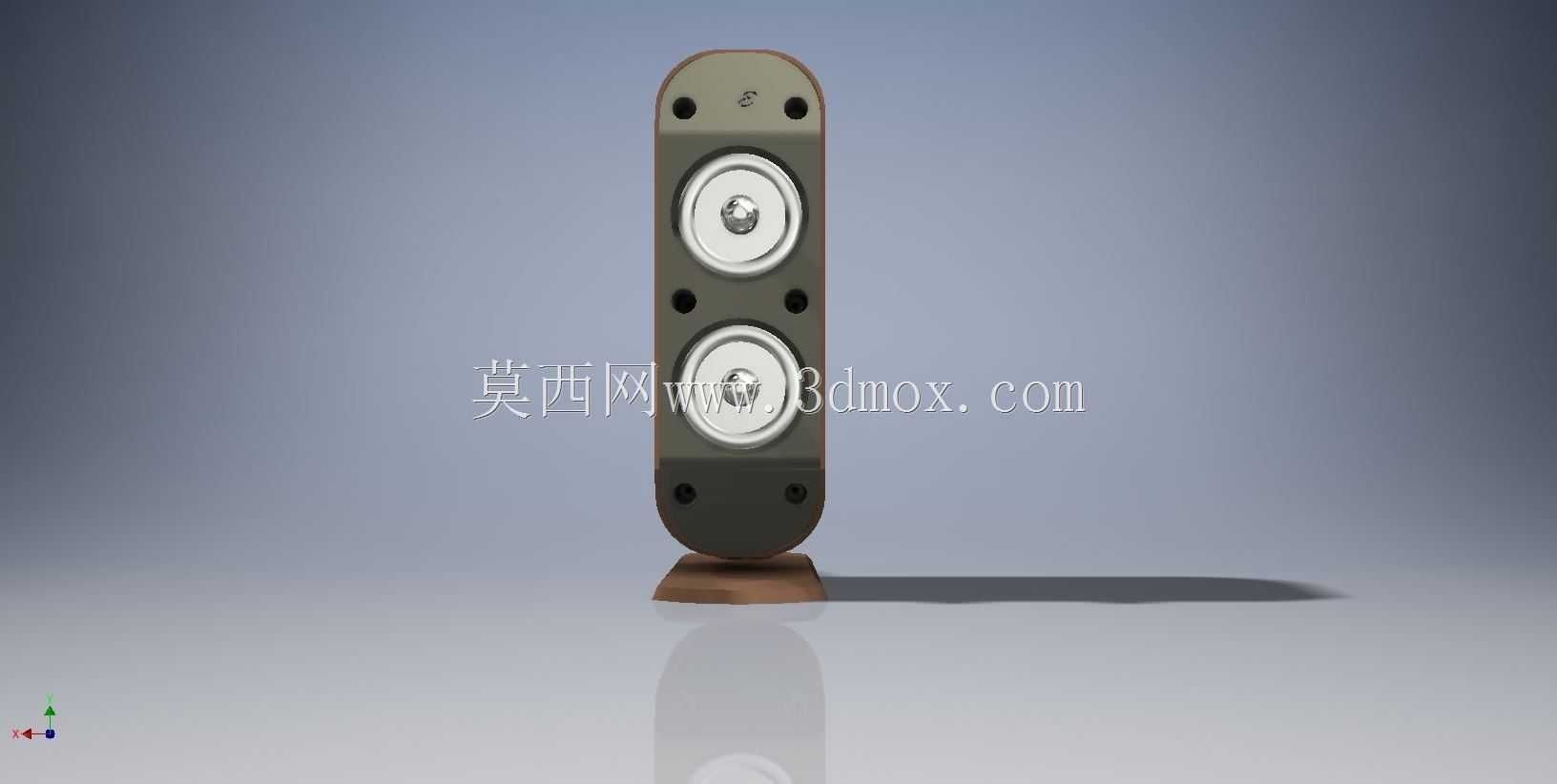

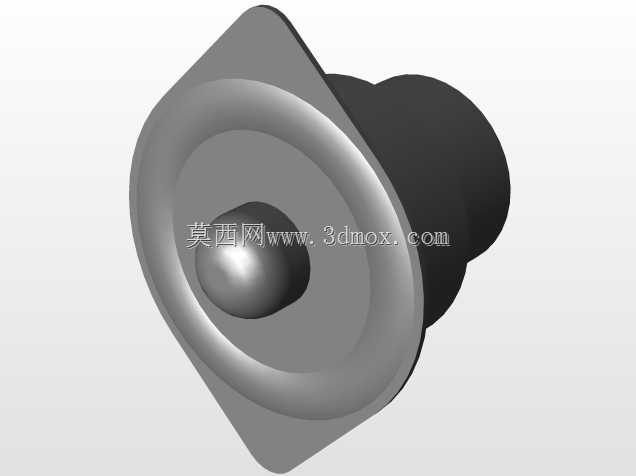

　　这套立式双单元发声装置的结构设计，核心围绕近场桌面听音场景展开，在有限的立式壳体空间内完成两个换能单元的同轴排布，同时兼顾安装稳定性与声学扩散需求。从实际使用边界来看，装置底部采用带延展面的支撑底座，底座与立式主壳体之间做圆弧过渡，既避免立式长壳体在桌面受碰后出现倾覆，也让壳体底部与硬质桌面之间留出少量缓冲间隙，抑制桌面共振对中低频回放的干扰。主壳体整体为窄长立式轮廓，宽度控制在单只全频单元的安装外径附近，不会占用过多桌面横向空间，适合工位控制台、小型设备操作面板旁的音频提示或近场听音使用。两个发声单元沿壳体竖直方向上下布置，单元安装位预留了均匀的沉孔与固定孔位，孔位围绕单元中心对称分布，可保证单元装配后振膜与壳体前面板保持平行，

　　避免单元偏斜带来的声轴偏移。壳体上部预留了标识与走线隐藏区域，背部可开设接线端口，外部线缆能够沿壳体后侧向下梳理，从底座旁的走线间隙引出，保持桌面正面整洁。在结构设计思路上，前面板与后侧壳体采用分体扣合结构，周边预留的装配孔可用于螺丝紧固或卡扣定位，既方便生产阶段的单元装配、接线与检修，也能保证壳体合拢后的整体刚性，减少大音量回放时壳体自身的谐振。前面板在两个单元之外的区域做了平整处理，没有多余的凸起结构，便于后续进行表面处理或标识印刷。装置的安装边界以桌面平放为主，底座下表面为平面，可直接贴合木质、金属、人造板等常见桌面材质，若用于设备内嵌场景，也可拆除底座，利用壳体周边的安装孔将立式主体固定在机柜立板或设备侧壁上，

　　适配不同的安装需求。从功能特性来看，上下排布的双单元结构可在不增加壳体宽度的前提下扩大振膜有效辐射面积，相比同宽度的单单元装置能够提升低频量感与整体声压输出，适合设备状态语音提示、操作反馈播报以及近场音乐回放等用途。壳体的窄边设计让声轴更接近人耳坐姿高度，无需额外仰角调整即可让主要听音区域覆盖正前方的操作人员。在三维建模过程中，各部件的装配关系清晰可查：单元与前面板之间预留密封垫安装槽，可填充泡棉密封垫减少单元背部声短路；底座与主壳体的连接位设置定位止口，保证装配时两者中心对齐，不会出现左右偏摆；壳体边缘做小圆角过渡，既避免锐边在装配使用时造成划伤，也能减少边角处的应力集中。对于需要在小型操作台、自助终端、

　　工业工位旁加装音频发声部件的设计人员来说，这套结构提供了紧凑立式布局的参考，可根据实际选用的单元尺寸调整壳体长度与孔位，也可在壳体背部拓展安装支架，实现壁挂或杆装等不同固定方式。整个装置没有冗余的复杂结构，所有造型特征都服务于单元安装、走线、支撑与声学表现，零部件数量少，便于后续开模或机加工制作，也能降低装配环节的工时消耗。在进行结构验证时，可重点关注底座配重与壳体高度的匹配关系，确保装置在受到正常桌面触碰时不会倾倒，同时校核壳体壁厚，使其在满足刚性的前提下控制整体重量，避免对桌面造成过大负载。
