Meusburger十六针热流道模具连接器结构设计

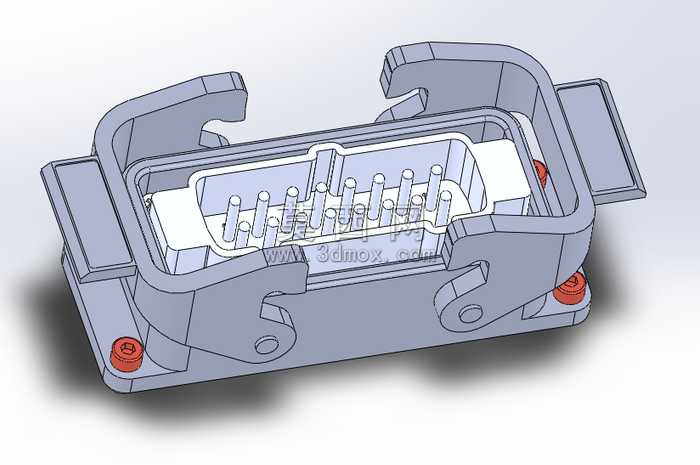

本模型为Meusburger品牌模具用十六针热流道连接器，整体采用工业级重载连接器的结构逻辑进行三维建模，完整还原了产品的装配关系与细节特征。建模过程中首先搭建连接器的外框基座，采用带双侧锁扣的框架式结构，锁扣部分做了转轴与卡扣的活动结构预留，基座底部设置了两个内六角安装孔位，还原真实产品的安装固定方式，基座边缘做了倒角与加强筋处理，兼顾结构强度与安装便利性。内部的插针腔体采用分层设计，十六根插针按照两排等距排布，每根插针都做了定位凸台与绝缘隔挡的细节建模，插针周边的绝缘腔体做了适配插针插拔的导向斜面，避免插针装配时出现偏位损坏。模型的上盖部分做了翻盖式的结构设计，与基座通过侧边的转轴结构连接，闭合后可通过两侧的锁扣与基座牢牢固定，对内部插针形成防护，避免注塑生产过程中粉尘、料屑污染接插部位。材质渲染上，基座与锁扣、上盖部分采用玻纤增强尼龙的哑光灰材质，还原工程塑料的质感，底部安装孔位的内六角螺丝采用不锈钢金属材质，插针部分做了镀镍的亮面金属质感，不同材质的区分清晰，能够直观展现产品的材质构成。结构设计上充分考虑了模具热流道系统的使用场景，十六针的配置可同时满足多组热流道加热元件与温控信号的传输需求，锁扣结构可避免生产过程中因设备震动导致的连接器松脱，整体结构紧凑，安装尺寸符合行业标准，能够直接适配标准模具的安装位。建模过程中对所有配合面都做了公差预留的细节处理，插针与腔体的配合间隙、锁扣与基座的扣合余量都按照真实产品的装配要求进行设置，模型可直接用于模具设计的装配干涉检查，也可作为热流道系统选型的参考模型，整体建模精度高，细节完整，能够清晰展现该款连接器的全部结构特征与设计逻辑。
