双臂协作工业机器人结构设计

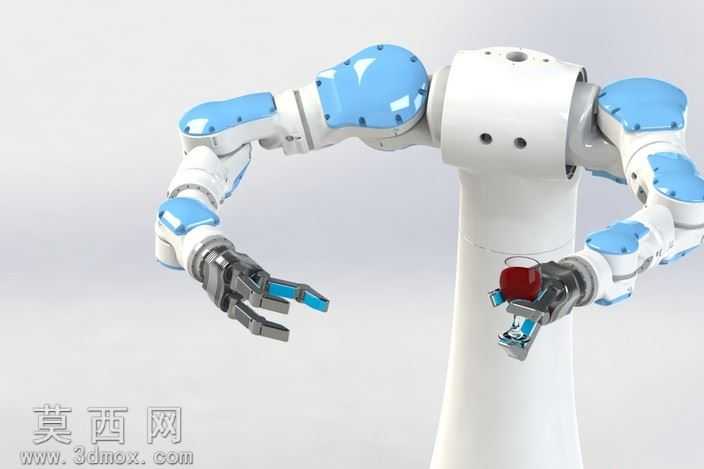

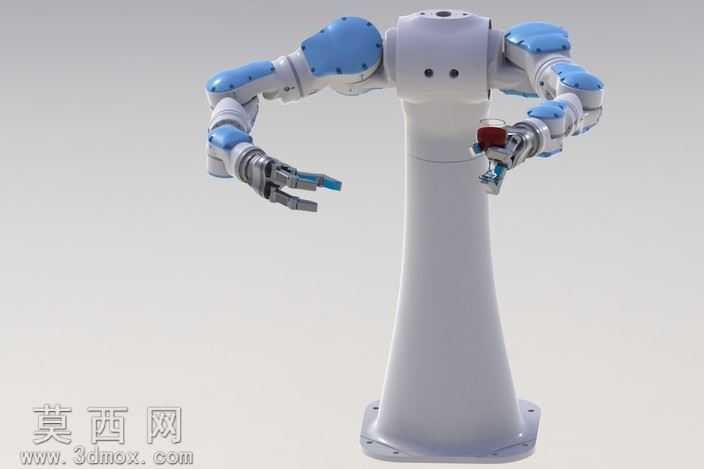

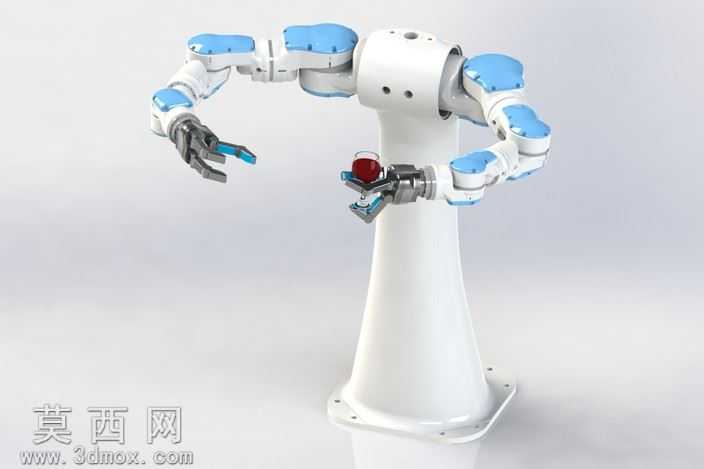

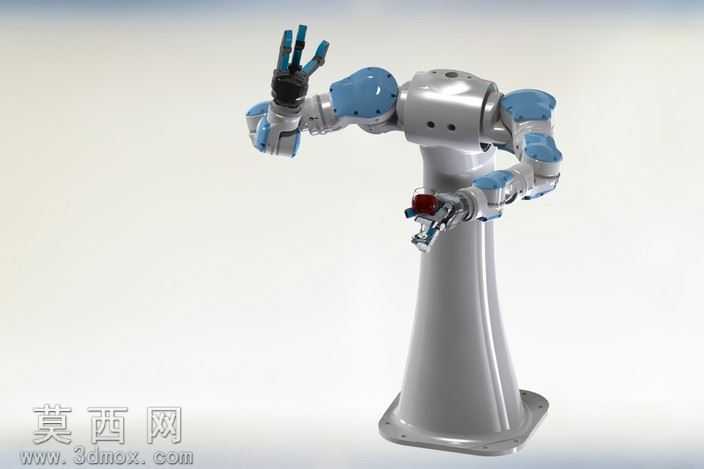

本模型为双臂协作型工业机器人，整体采用立式单立柱基座搭配双七自由度冗余手臂的构型设计，建模过程中严格遵循工业级协作机器人的尺寸规范与结构逻辑，对每一处关节连接、传动布局、外壳包覆都做了精细化的还原。从建模细节来看，基座部分采用带安装法兰的锥形立柱结构，底部预留了标准的设备安装孔位，既保证了整机支撑的结构稳定性，也还原了实际工业场景中机器人落地固定的安装需求；两条对称布置的机械臂从立柱上部的回转关节延伸而出，每段臂体都做了模块化的分段设计，关节处的蓝色防护外壳与白色主体机身形成清晰的视觉区分，对应实际产品中关节模组的防护包覆结构，建模时精准还原了臂段之间的转动副间隙与连接法兰结构，确保各关节的运动范围符合协作机器人的真实作业参数。末端执行器部分搭配了仿人型多指夹持手爪，手爪的指节结构、关节铰接点、驱动模块布局都做了细致建模，能够清晰展示多指手的开合运动逻辑，可适配不同形状工件的柔性抓取需求。材质渲染方面，机身主体采用哑光白的工业塑料与金属烤漆质感，关节防护件采用磨砂蓝的工程塑料材质，末端手爪的金属部件做了金属哑光与防滑橡胶指面的材质区分，基座底部的安装面还原了金属机加工的细腻质感，整体渲染效果贴近真实工业机器人的实物外观，能够直观呈现设备的工业设计美感。结构设计上，该双臂构型突破了传统单臂机器人的作业局限，两条手臂可独立完成不同工序操作，也可协同完成单臂无法承载的大工件搬运、复杂装配作业，冗余自由度的设计让机械臂能够灵活绕过作业空间内的障碍物，适配狭小空间内的精细化作业场景，可广泛应用于3C电子装配、精密零部件上下料、实验室样品处理、柔性生产流水线等场景。建模过程中对所有零部件做了合理的层级装配管理，各运动部件之间保留了正确的装配约束关系，可直接用于运动仿真验证、作业路径规划模拟，也可作为协作机器人教学、非标自动化方案设计的参考模型，帮助设计人员快速理解双臂协作机器人的结构原理与布局逻辑，缩短同类产品的设计开发周期。
