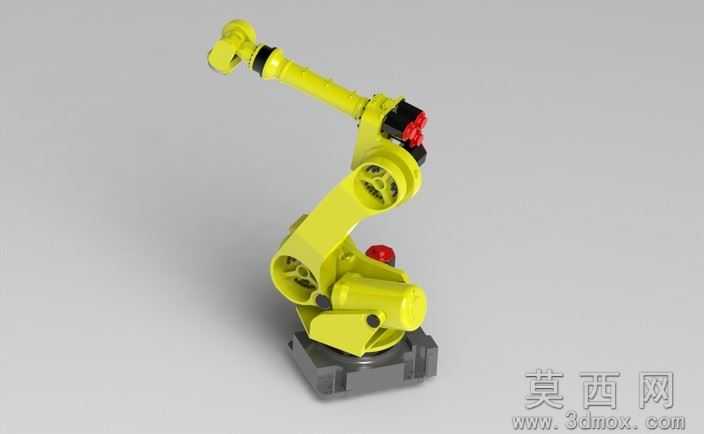

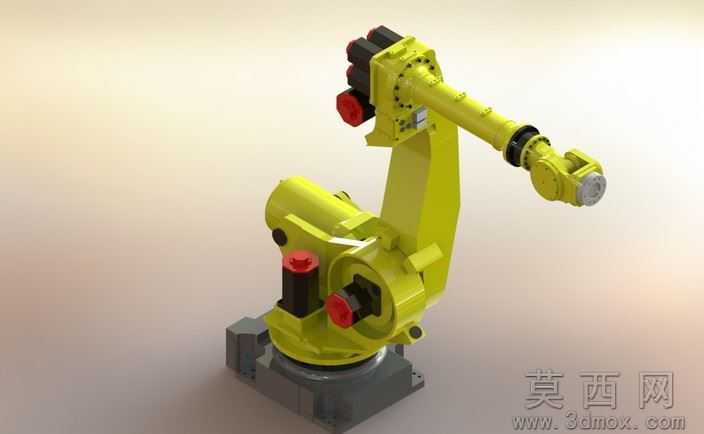

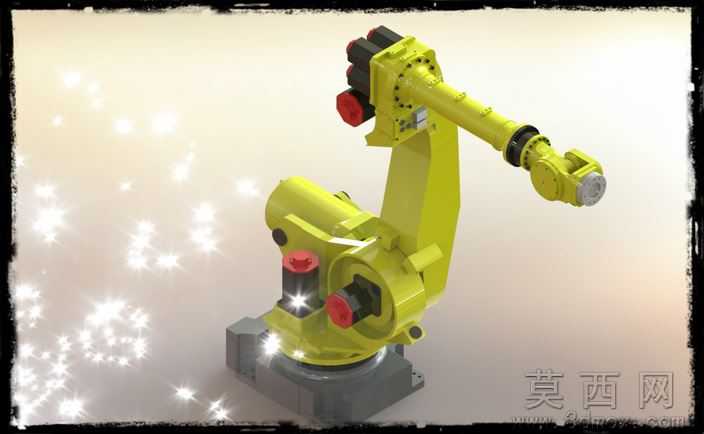

FANUC R2000iA/165F工业机械手三维设计模型

本模型为FANUC R2000iA/165F重载工业机械手的高精度三维复刻模型，完整还原了发那科经典六轴工业机械手的全部结构细节。建模过程遵循工业级逆向建模标准，首先通过实物测绘获取各关节的真实尺寸参数，从底座安装基准面开始，依次完成腰座回转结构、大臂摆动关节、小臂俯仰结构、手腕三轴传动组件的零件建模，每一个零件的装配间隙、轴孔配合公差都严格参照原厂设计手册设定，确保各运动副的转动范围与真实设备完全一致，无结构干涉、穿模等建模错误。参数设计层面，模型完整还原了该型号165kg负载能力对应的结构强度设计，大臂内部的加强筋布局、关节处的减速器安装位、末端法兰的安装孔位尺寸均与实物1:1匹配，各轴的运动行程参数完全符合原厂技术规格，可直接用于运动仿真分析。渲染材质方面，模型采用工业级PBR材质流程制作，机械手主体外壳采用发那科标志性的哑光工业黄烤漆材质，还原真实漆面的细微颗粒质感与漫反射特性，关节处的端盖、紧固件采用发黑处理的金属材质，底座安装面做了铸铁哑光质感处理，传动连接部位的黑色密封件、红色注油嘴等细节部件都匹配了对应的材质属性，配合柔和的影棚光照渲染，呈现出逼真的工业设备视觉效果。结构原理上，该模型完整呈现六轴串联机械手的传动逻辑，从底座的伺服电机安装位，到各关节的谐波减速器、RV减速器安装结构，再到手腕部位的锥齿轮传动走线结构都清晰可见，可直观展示J1腰座回转、J2大臂摆动、J3小臂俯仰、J4手腕旋转、J5手腕摆动、J6末端法兰回转的全自由度运动原理，各关节的限位结构、走线槽布局都完整还原。软件兼容层面，模型提供STEP、IGES通用中间格式，可直接导入SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件进行编辑修改，同时附带STL格式文件，可直接用于3D打印验证，也能导入RobotStudio、RoboDK等机器人仿真软件进行离线编程、轨迹规划仿真，无需额外格式转换即可适配各类工业设计、仿真场景。研发教学应用层面，该模型可作为工业机器人专业的教学演示教具，帮助学生直观理解六轴机械手的机械结构、关节传动原理，也可用于智能制造生产线的虚拟调试，在数字孪生场景中搭建自动化产线的机械手工位模型，还能作为机械设计人员研发重载机械手的参考蓝本，辅助进行结构优化、负载校核等设计工作，也可用于制作工业自动化相关的宣传演示素材。
