高转速内圆磨削主轴三维结构设计

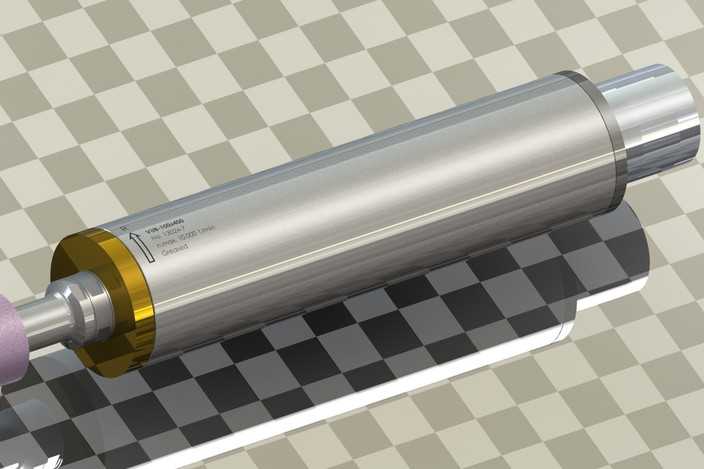

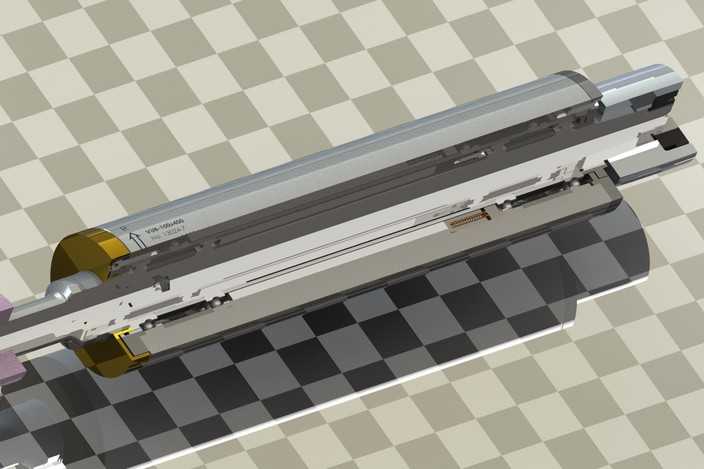

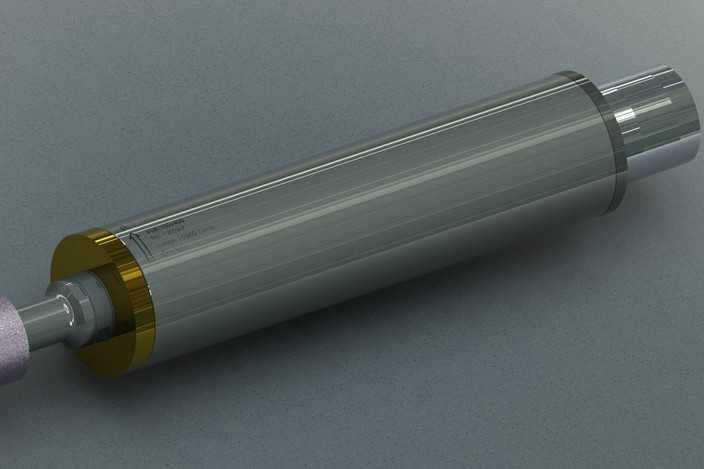

本模型为适配内圆磨削工况的高转速主轴结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差规范，对主轴的每一处装配结构都进行了干涉校验，确保各部件在装配状态下无运动冲突。模型完整还原了主轴的核心传动结构、支撑结构与外部防护结构，从渲染呈现的效果来看，主体轴身采用金属材质表现，通过调整材质的粗糙度、金属度参数，还原了精加工合金钢表面的哑光金属质感，前端的磨削工作端做了差异化材质处理，突出工作部位的耐磨属性，外部的壳体结构则通过明暗层次的渲染调整，区分出不同装配部件的边界，让整体结构的层级关系清晰可辨。从结构设计来看，该主轴针对100x400规格的内孔磨削需求做了适配，整体采用长轴类布局，支撑点位的排布经过优化，可在10000rpm的高转速工况下保持稳定的回转精度，内部的传动衔接结构做了同轴度优化设计，减少高速运转下的径向跳动，外部的防护结构兼顾了密封与散热需求，可有效阻挡磨削过程中的磨屑、切削液侵入主轴内部，同时预留的散热结构能够带走高速运转产生的热量，避免热变形影响加工精度。设计过程中优先考虑了主轴的刚性与动平衡性能，对轴身的壁厚变化做了平滑过渡处理，避免应力集中，各连接部位的装配基准做了统一规划，方便实际加工过程中的装夹与精度校准，整体结构紧凑，适配内圆磨床的安装空间需求，能够满足精密内孔加工的工况使用要求，模型的结构拆分清晰，可直接用于装配演示、结构优化参考以及相关加工工艺的模拟验证。
