水处理厂通风换气用方形烟囱结构设计

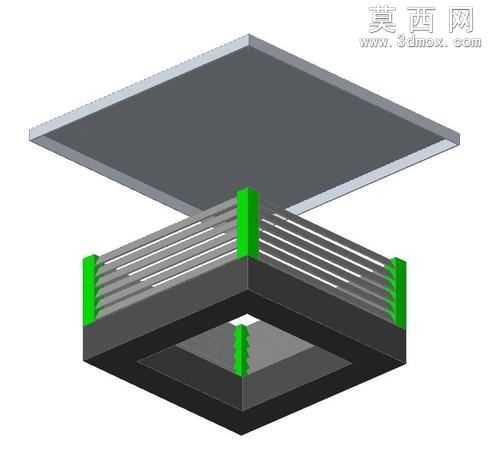

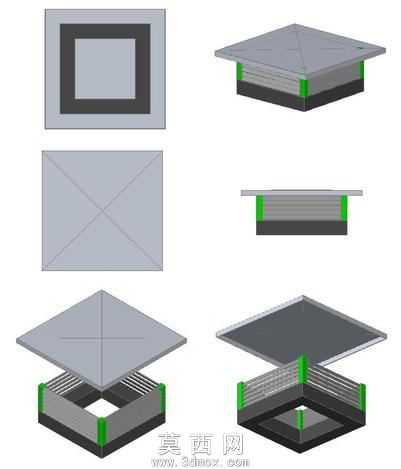

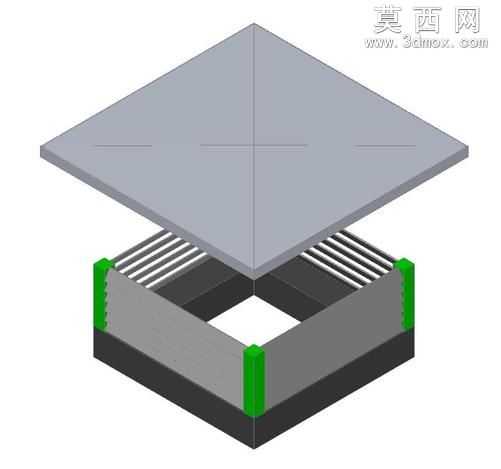

本模型为水处理厂配套的通风换气烟囱结构，采用三维建模软件完成全参数化设计，整体为方形适配厂区建筑布局，建模过程中严格遵循工业通风设施的尺寸规范，对各部件的装配关系做了精准约束。模型主体基座采用砖砌体结构设计，建模时通过实体拉伸、阵列命令生成规整的砖层堆叠结构，还原了砖砌基座的厚重质感与承重属性，基座中部预留方形通风通道，通道四周设置铁栅栏防护结构，铁栅栏部分采用线性阵列生成等距排布的栅格杆件，既保证通风通量，又能阻挡外部杂物进入通风道。顶部防雨帽采用金属板材设计，建模时通过钣金模块完成折弯、收边工艺的模拟，防雨帽为四坡顶造型，边缘做外伸挑檐处理，可有效阻挡雨水落入通风道内部，防雨帽与基座之间通过支撑构件连接，支撑构件同样采用金属材质，建模时对连接节点做了细化处理，还原了实际安装中的固定结构。材质渲染阶段，砖砌基座赋予哑光灰色砖材质，添加细微的纹理凹凸效果还原砖面质感，铁栅栏赋予深灰色金属材质并添加轻微锈迹纹理提升真实感，顶部金属防雨帽赋予浅灰色哑光金属材质，边缘做高光处理体现金属板材的平整度。设计过程中充分考虑水处理厂的使用场景，通风通道的截面尺寸经过测算可满足厂区换气风量需求，整体结构无多余冗余设计，各部件拆分清晰，可直接用于施工参考、结构验算或场景搭建使用，模型的装配层级清晰，各部件可单独编辑修改，方便后续根据实际安装需求调整尺寸参数。
